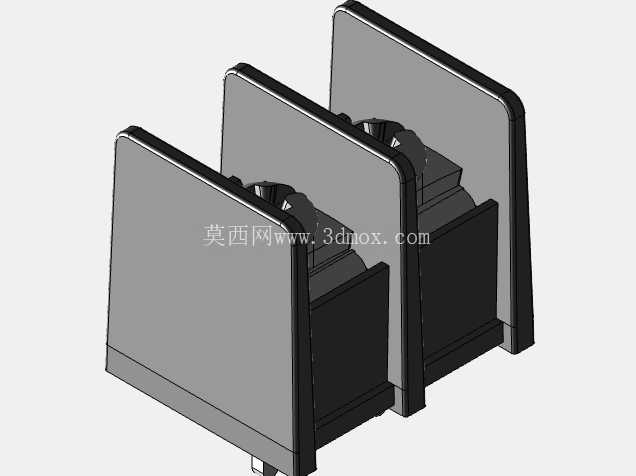

在工业电控、通讯设备的内部布线场景里,接线端子是实现线缆快速分接、可靠导通的核心基础元件,本次呈现的这款间距7.62mm的栅栏式接线端子,主要面向额定电压300V、额定电流15A的低压配电与信号传输回路,常见于通讯基站供电模块、工业控制IO板、小型电源设备的进出线端,用来替代传统的焊线工艺,降低现场布线的作业难度,同时提升后期线路检修、改接的效率。从结构设计逻辑来看,这款端子采用双螺钉压接的栅栏式布局,相邻极之间设置了独立的绝缘隔栏,隔栏高度略高于压接螺钉的顶端,一方面可以避免多股线压接后散丝外露引发的极间短路风险,另一方面也能在多组端子并排安装时,给接线作业留出足够的操作空间,防止螺丝刀误触相邻极造成短路。
端子的绝缘基座采用耐温阻燃的工程塑料材质,基座底部设置了定位卡槽与安装固定孔,既可以适配PCB板的直插焊接安装,也能通过螺丝固定在设备的绝缘安装板上,安装边界的尺寸经过精准校核,相邻端子拼接时不会出现结构干涉,7.62mm的极间距完全符合低压电器的安全爬电距离要求,在300V的工作电压下,不会出现极间击穿、拉弧的问题。压接组件采用铜合金镀锡工艺,既保证了导电性能,也能避免长期使用后接触面氧化导致的接触电阻升高,压接螺钉的头部采用十字槽设计,适配常规的十字螺丝刀作业,螺钉底部设置了压线垫片,压接时可以将多股线缆均匀压紧,不会出现单根线芯被压断、压接不牢的情况,能承受15A额定电流下的长期温升,不会出现过热烧蚀的问题。
在实际选型应用中,这款端子的安装孔位、外形尺寸完全兼容同规格的主流栅栏端子,不需要修改原有设备的安装孔位即可直接替换,适合在通讯设备的内部电源接线、工控板的信号转接、小型配电箱的二次回路接线等场景使用。建模过程中,对端子的每一处结构细节都做了还原,包括绝缘隔栏的脱模斜度、压接螺钉的螺纹细节、基座底部的定位凸台、引脚的焊接倒角,所有尺寸都严格按照实物的安装边界进行绘制,确保模型导入装配环境后,可以直接完成虚拟装配校验,验证安装空间是否充足、相邻部件是否存在干涉,不需要二次调整尺寸。
对于结构设计人员来说,这类基础电气元件的精准模型可以大幅提升整机布线的设计效率,在设计阶段就能完成接线空间的校核,避免后期样机制作时出现端子安装不下、接线操作空间不足的问题;对于设备选型人员来说,通过三维模型可以直观了解端子的外形结构、安装方式,快速判断是否适配自身的设备安装需求,不需要反复核对二维图纸的尺寸参数。这款端子的结构设计充分考虑了现场作业的实际需求,绝缘隔栏的边缘做了圆角处理,不会在接线作业时划伤操作人员的手部,引脚的长度经过优化,波峰焊时可以保证焊锡充分浸润,不会出现虚焊、引脚过短导致的焊接不牢问题,基座的壁厚均匀,注塑生产时不会出现缩痕、变形等问题,量产一致性好。在多尘、潮湿的应用场景下,这款端子的绝缘基座可以提供足够的防护,配合压接处的线缆处理,能够保证长期导通的可靠性,不会因为积尘、凝露导致极间绝缘下降。
