带侧装接口圆顶齿边基座壳体结构

项目分类:通讯工具类 发布时间:2026-01-03 ID:1113021
  • 带侧装接口圆顶齿边基座壳体结构
  • 带侧装接口圆顶齿边基座壳体结构
  • 带侧装接口圆顶齿边基座壳体结构
  • 带侧装接口圆顶齿边基座壳体结构
  • 带侧装接口圆顶齿边基座壳体结构
  • 带侧装接口圆顶齿边基座壳体结构
  • 带侧装接口圆顶齿边基座壳体结构
  • 带侧装接口圆顶齿边基座壳体结构
  • 带侧装接口圆顶齿边基座壳体结构
  • 带侧装接口圆顶齿边基座壳体结构
  • 带侧装接口圆顶齿边基座壳体结构

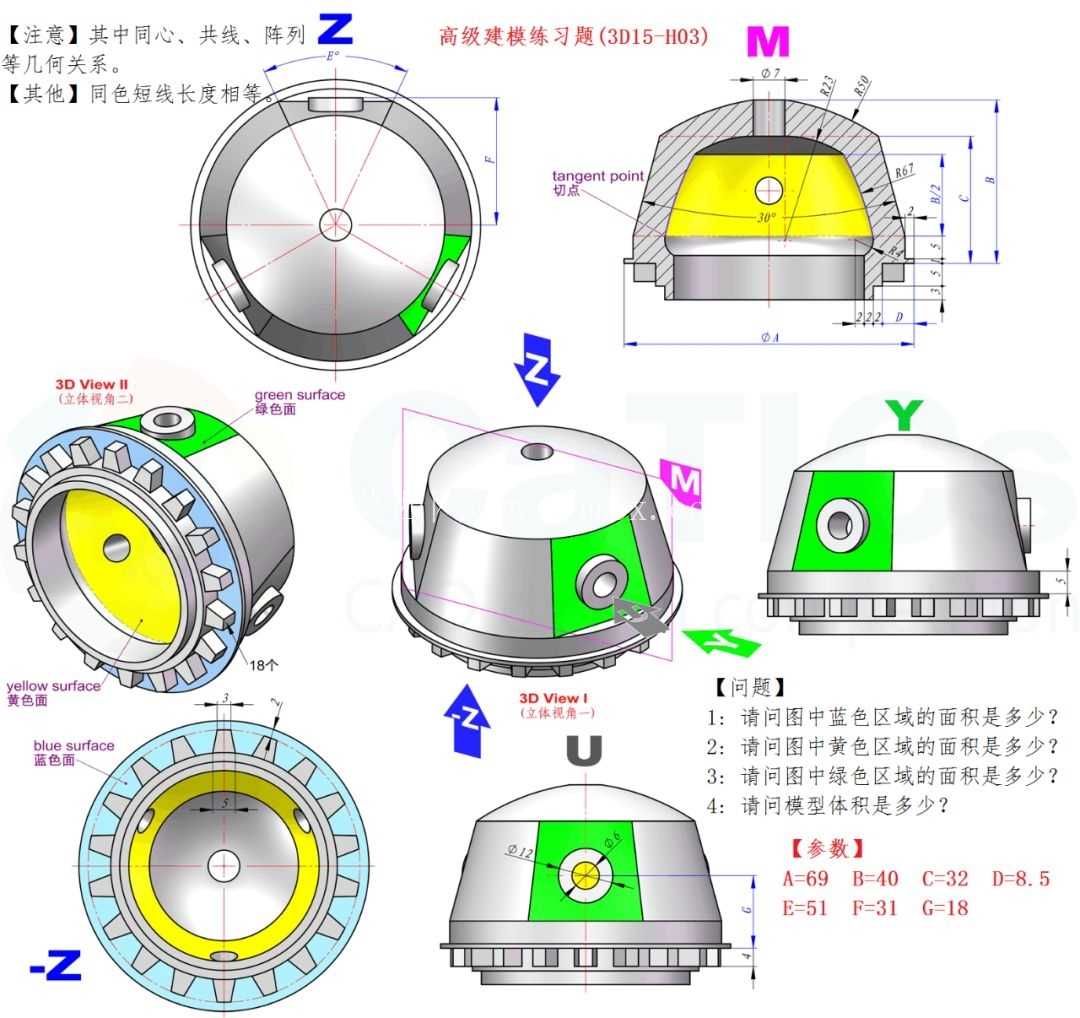

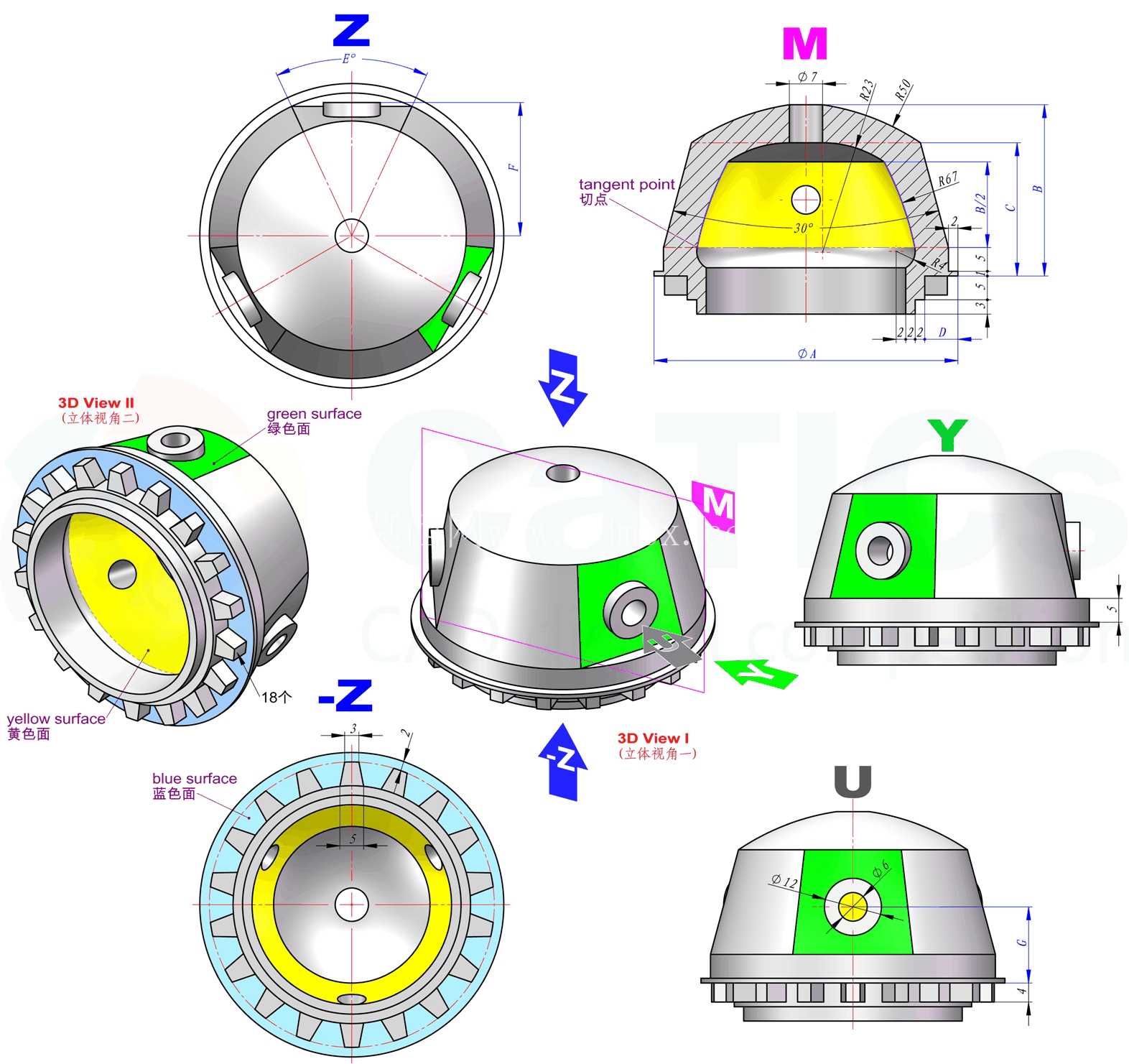

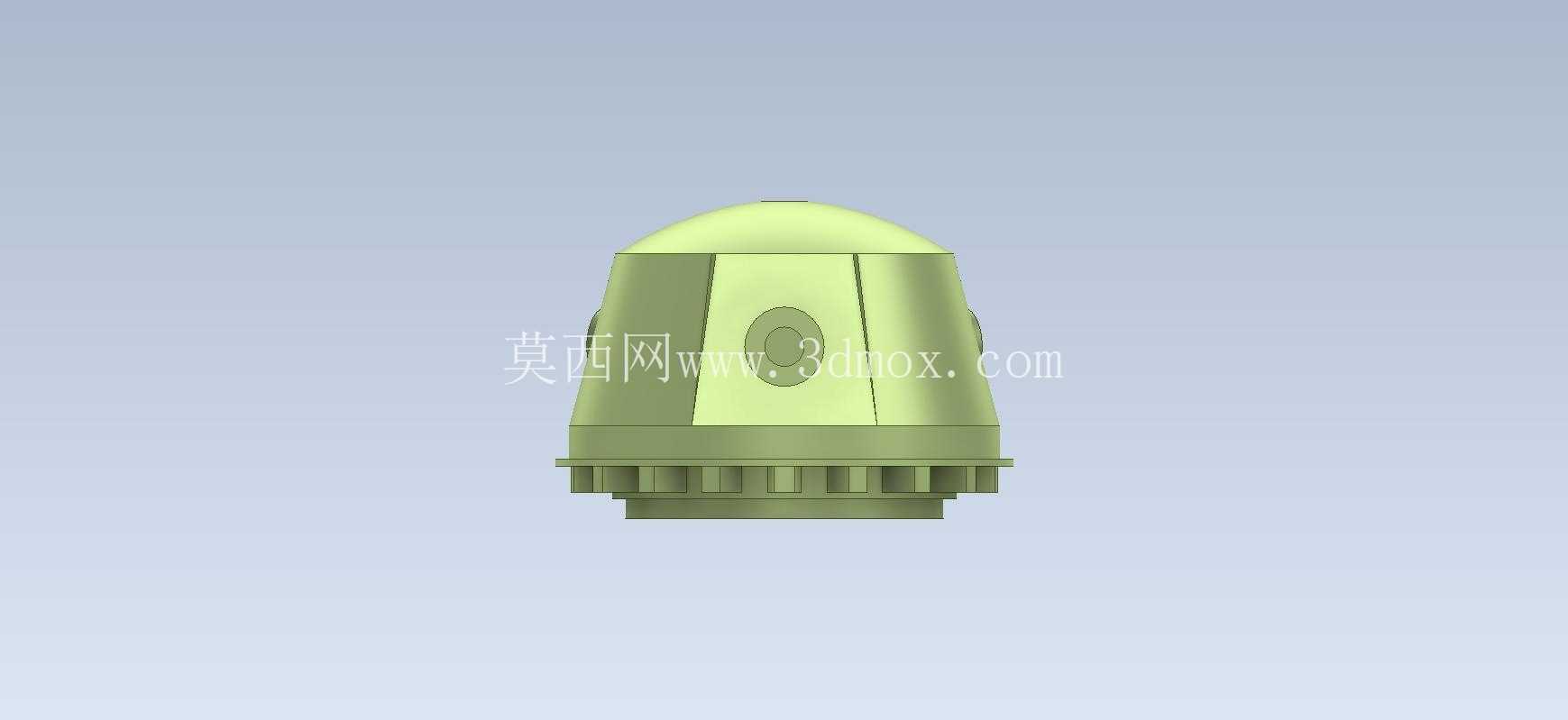

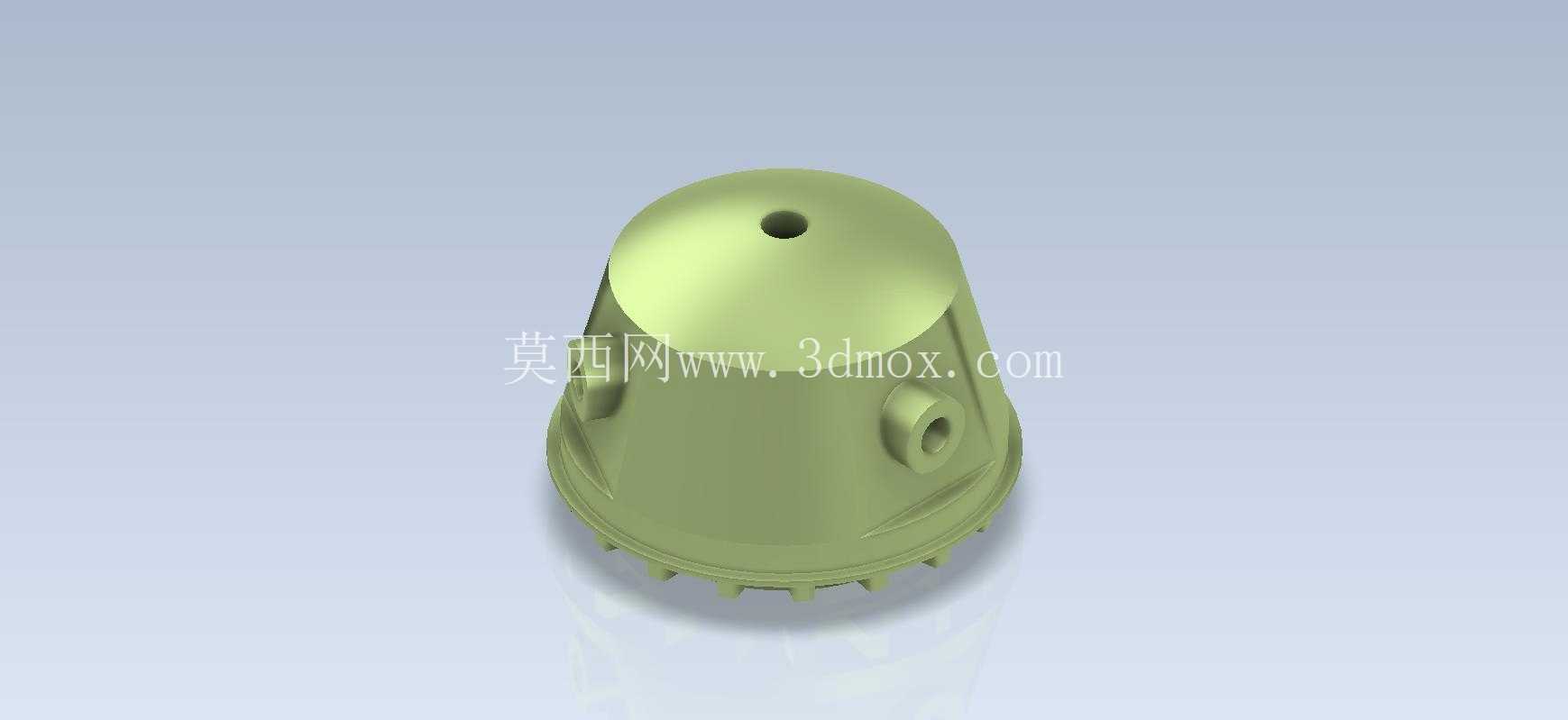

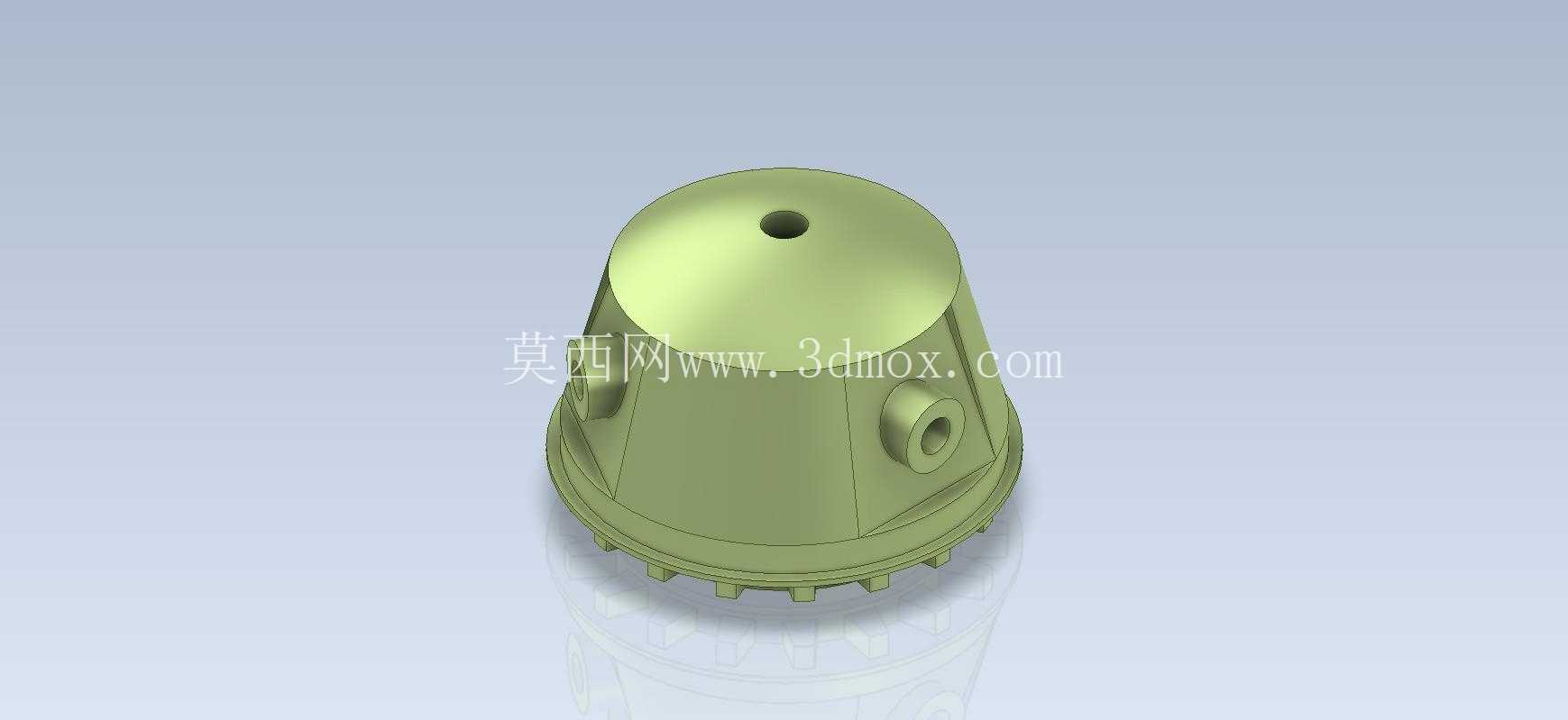

这类带侧装接口的圆顶齿边基座壳体,多应用在户外通讯信号中转设备、小型工业传感终端的防护外壳场景中,日常会接触到的户外分布式信号放大器、井下通讯节点的防护外罩,大多采用类似的结构逻辑。从实际使用场景来看,这类壳体需要同时兼顾内部元器件的密封防护、外部管线的快速接驳、设备整体的快速安装固定三个核心需求,设计过程中需要平衡壁厚均匀性、结构强度与加工成型的可行性。

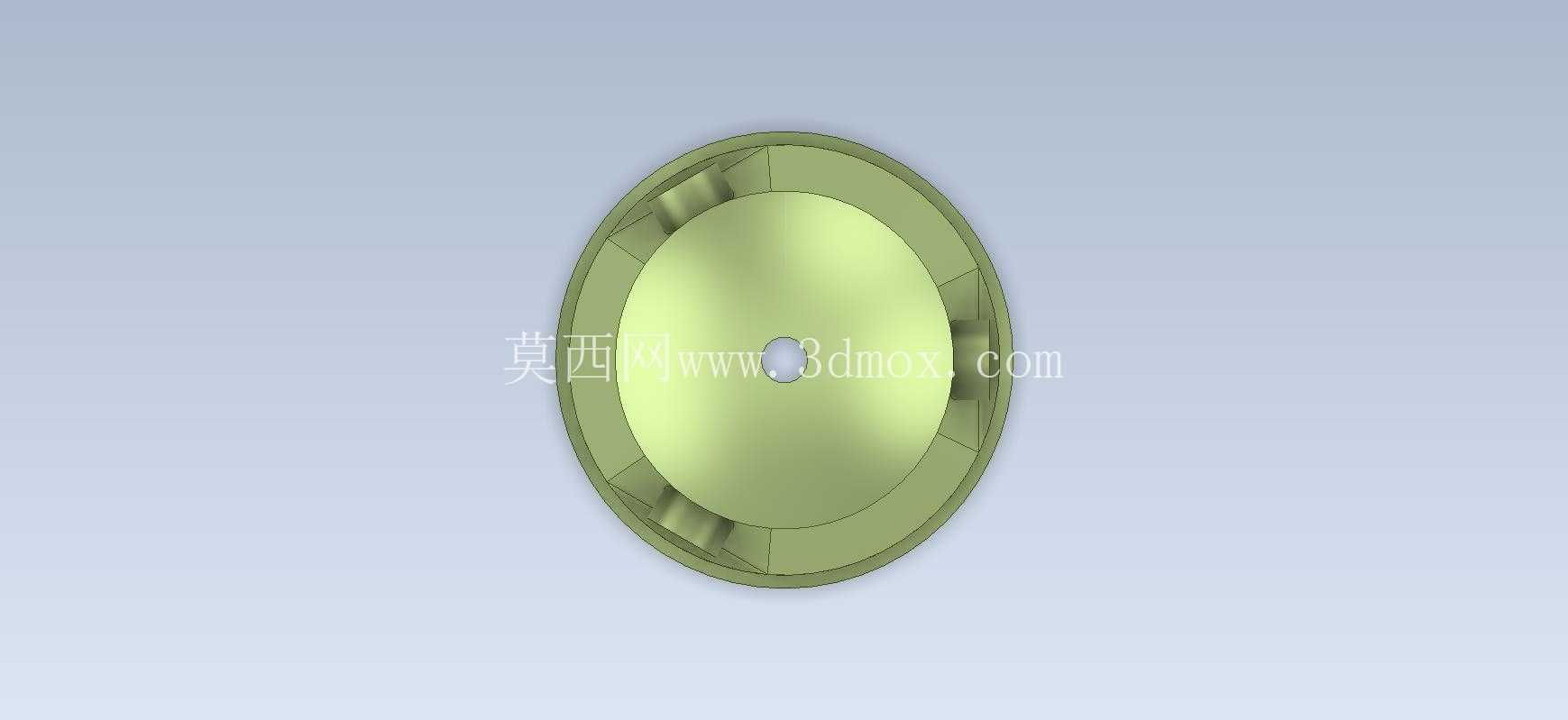

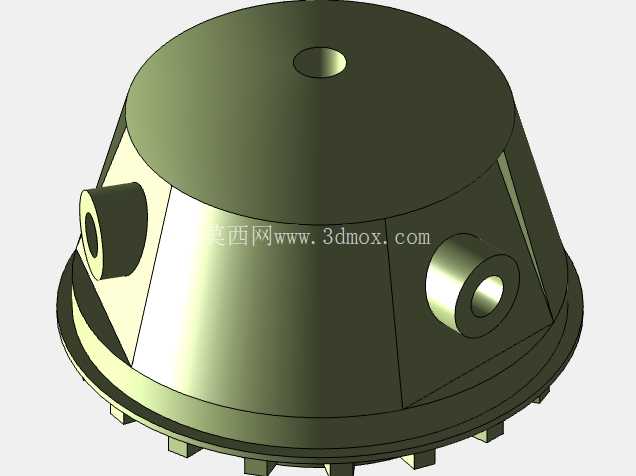

从结构功能上拆解,顶部的小圆孔是预留的天线穿装或者状态指示灯的透出位,孔径大小需要匹配常规通讯天线的螺纹安装尺寸,孔位周边做了局部加厚处理,避免安装天线时出现应力开裂,同时孔位内侧预留了密封胶圈的安装槽,保证户外使用时雨水、粉尘不会从顶部开孔位置渗入壳体内部。侧面分布的带孔凸台是线缆接驳接口,凸台的外圆做了标准的管螺纹适配尺寸,既可以直接装格兰头实现线缆的密封固定,也可以对接快速航空插头,满足不同场景下的接线需求,凸台根部做了渐变的圆角过渡,避免注塑或者铸造成型时出现缩痕,同时也能降低设备受外力冲击时凸台根部断裂的风险。

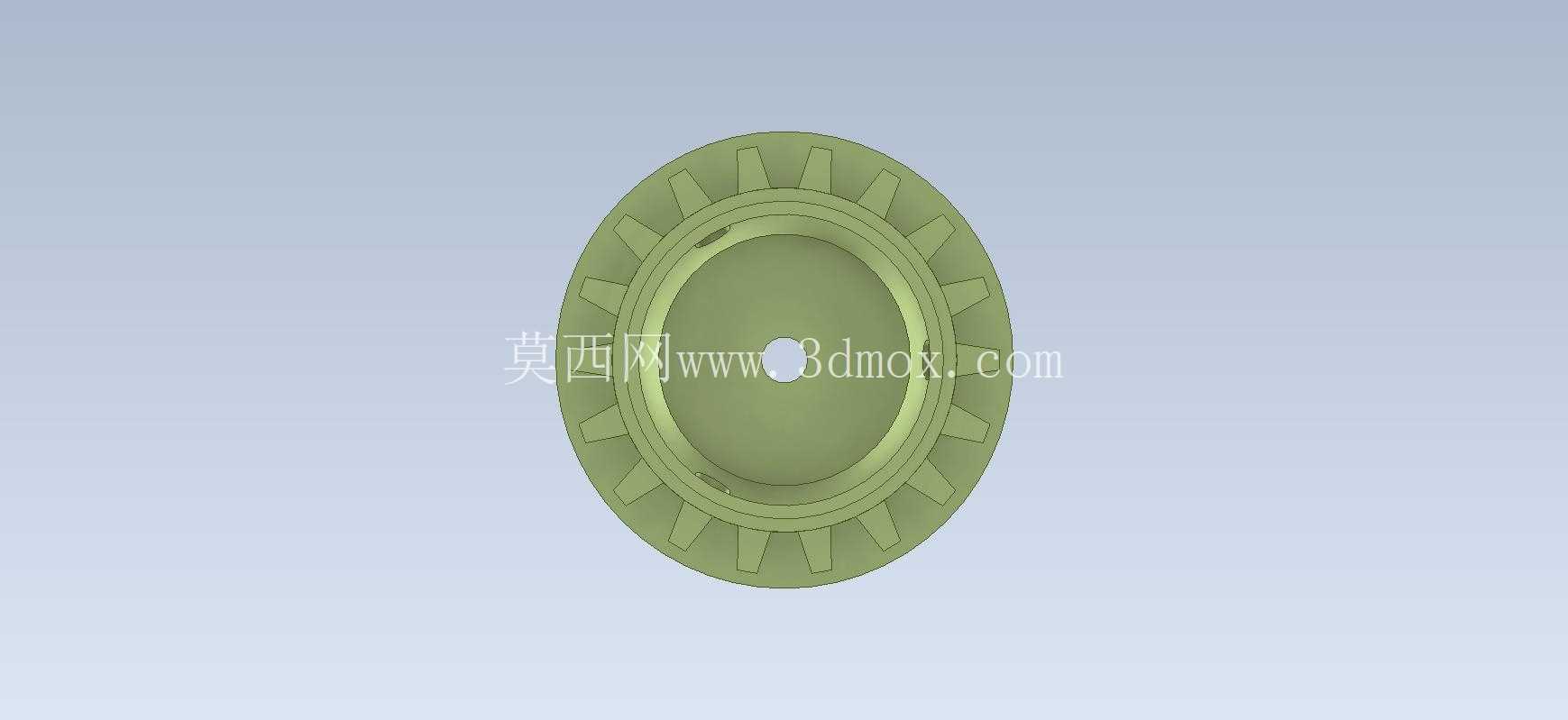

底部的齿边结构是整个壳体安装定位的核心,齿形的尺寸刚好匹配安装基座上的卡槽,安装时只需要将壳体对准卡槽旋转一定角度,就能实现快速卡接固定,不需要额外打螺丝,适合井下、高空这类不方便操作紧固件的安装场景,齿形的啮合面做了微小的斜度设计,卡接到位后会产生一定的预紧力,避免设备受振动时出现松脱。壳体整体的锥度设计一方面是为了提升壳体的抗冲击能力,锥形结构相比直筒结构能更好的分散外部冲击力,另一方面也能让壳体在成型时更容易脱模,降低生产过程中的不良率。

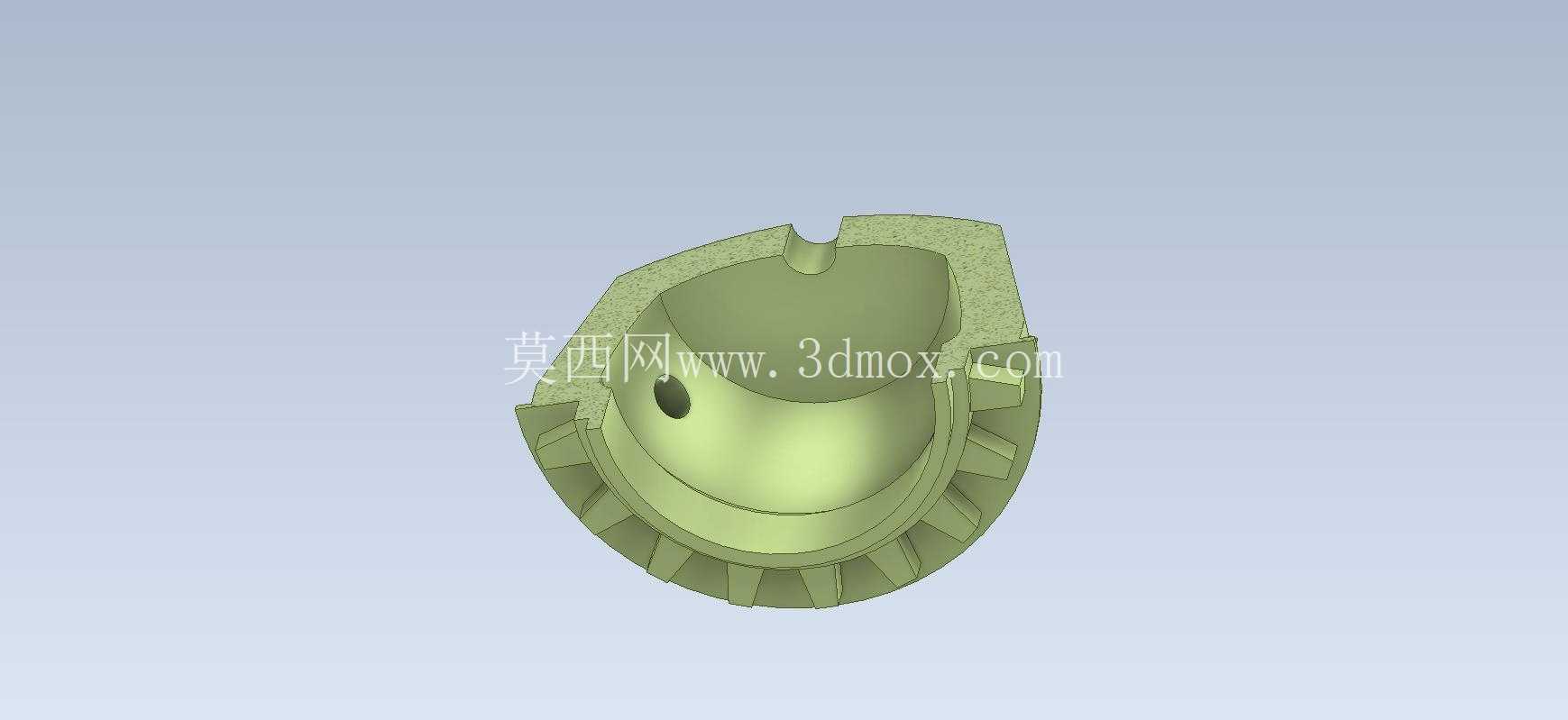

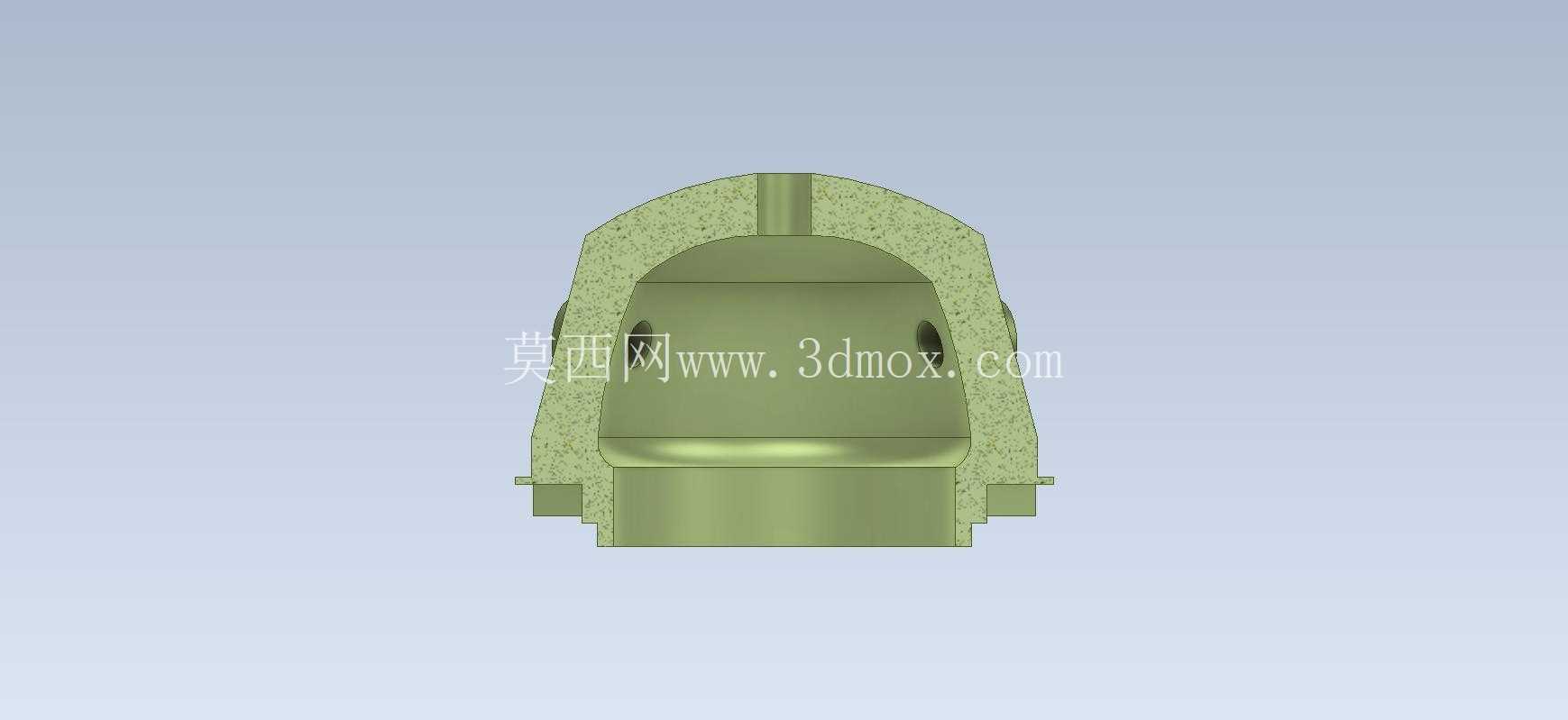

设计这类壳体的时候,首先要确认内部容纳的电路板、通讯模块的最大轮廓尺寸,壳体内腔的最小直径要比内部元器件的最大尺寸留出至少3mm的安全间隙,一方面方便元器件的装配,另一方面也预留出灌封密封胶的空间,在高湿高腐蚀的使用场景下,内腔灌封环氧树脂胶可以进一步提升防护等级。壁厚设计上整体保持2.5mm的均匀壁厚,侧面凸台、顶部加厚区域的壁厚差不超过1mm,避免成型时出现壁厚不均导致的变形。安装边界方面,底部齿边的最大外径是整个壳体的最大安装尺寸,设计安装基座的时候,卡槽的分布圆直径要和齿边的啮合直径保持0.2mm的间隙配合,保证旋转卡接的顺畅性,侧面接口的中心高度距离安装基准面的尺寸,要匹配现场布线的管线高度,避免接线时出现线缆过度弯折的情况。

从实际使用的反馈来看,这类结构的壳体在IP67防护等级的通讯终端上应用非常广泛,相比传统的螺丝固定分体式壳体,这种旋转卡接的结构装配效率能提升60%以上,同时减少了螺丝紧固件的使用,降低了长期使用后螺丝锈蚀导致的拆卸困难问题。设计过程中还需要注意壳体内部的筋位布局,在顶部开孔、侧面凸台对应的内腔位置,要加设放射状的加强筋,筋位厚度不超过主壁厚的0.6倍,既可以提升局部的结构强度,也不会因为筋位过厚导致外观面出现缩痕。另外,壳体底部的端面需要预留密封胶圈的安装槽,胶圈的压缩量控制在25%左右,当壳体旋转卡接到基座上时,底部端面会挤压胶圈,实现壳体和基座之间的端面密封,完全阻断粉尘、雨水从安装缝隙进入内部的路径。
