CATICS3D14-M02CAD基础练习异形夹座结构

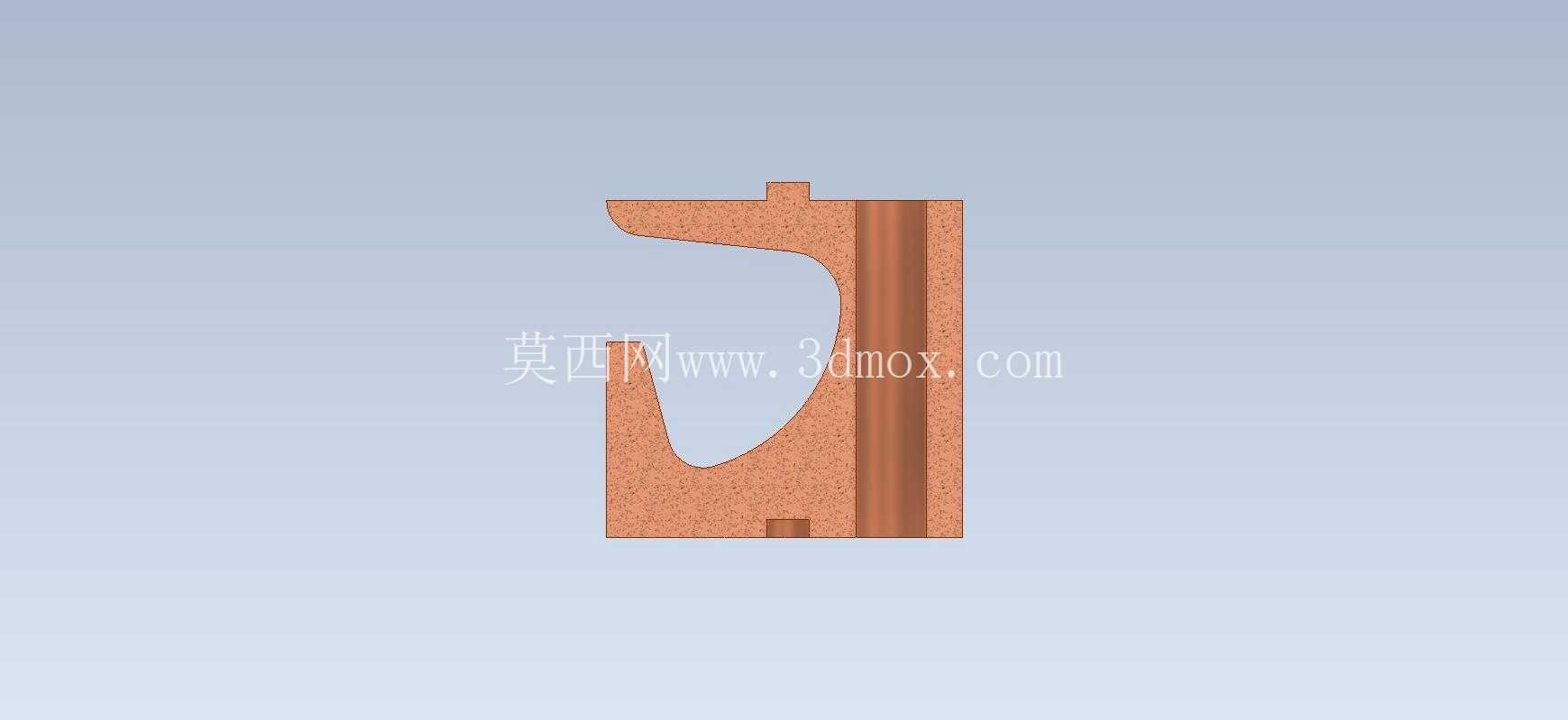

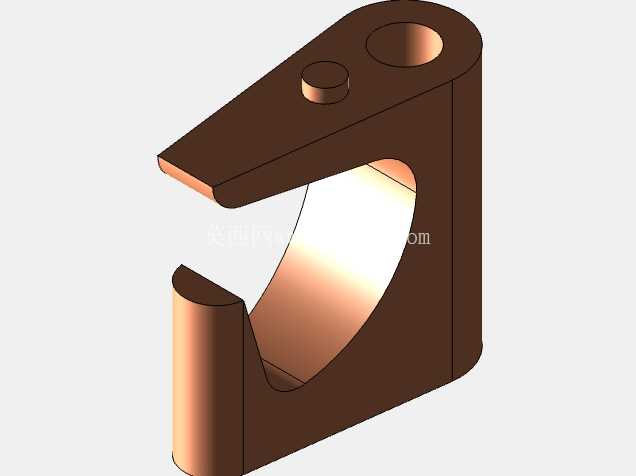

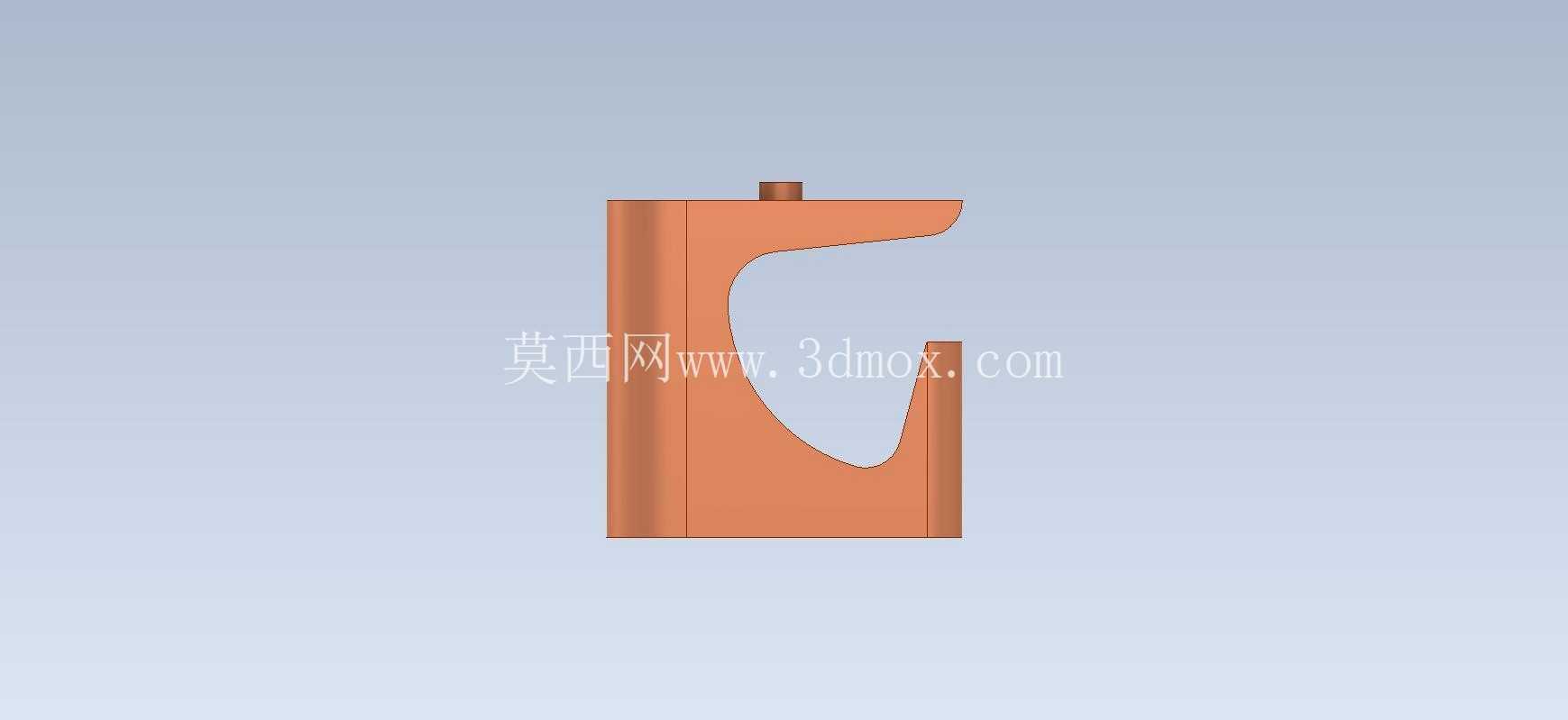

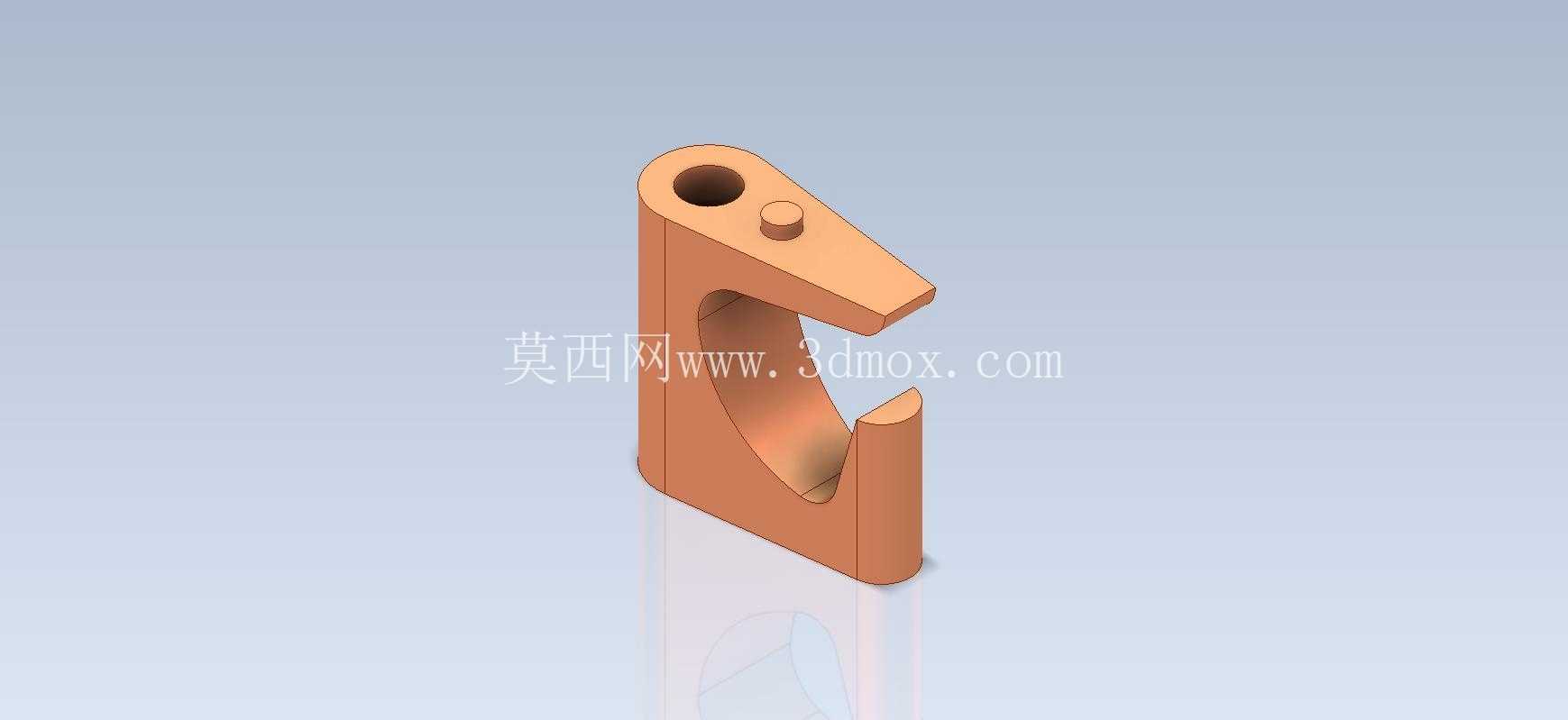

　　在日常的机械结构设计与三维建模练习场景中，这类异形夹座类零件常出现在小型工装夹具、手动定位机构的设计方案里，多数时候作为辅助定位构件承担工件夹持、位置微调的功能，在小型装配工位、教学实训台的定位模块中应用频率较高。从结构功能来看，该零件主体为带弧形开口的立式支撑结构，顶端设置的同轴通孔用于穿装铰接销轴，可实现与其他连杆、压臂构件的转动连接，开口侧的弧形避让槽能够适配圆柱类工件的外轮廓，避免装夹过程中出现棱边磕碰工件表面的问题，顶端凸起的小圆柱台可作为限位挡点，配合压臂的转动行程实现开合角度的机械限位，无需额外加装限位螺钉即可控制夹口的最大张开范围，减少装配环节的零件数量。

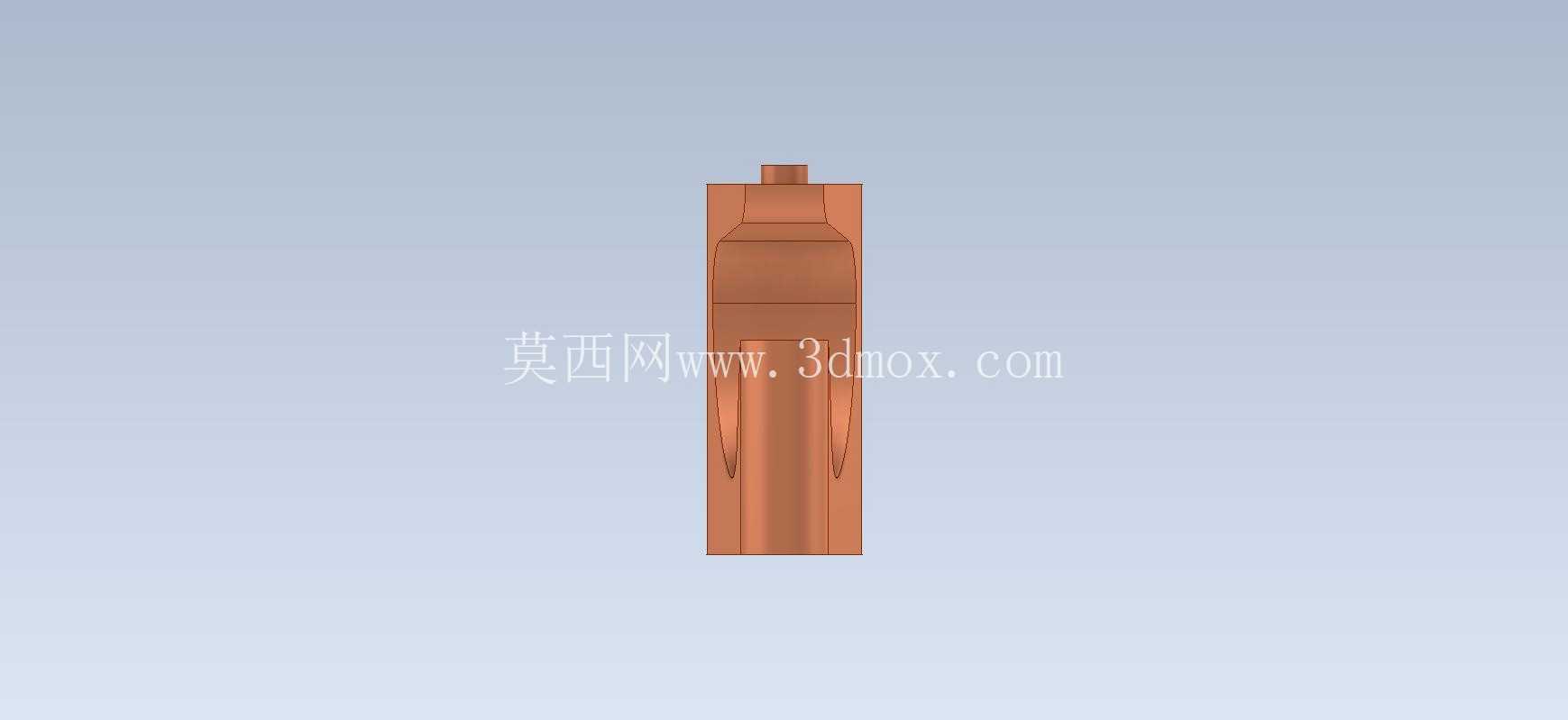

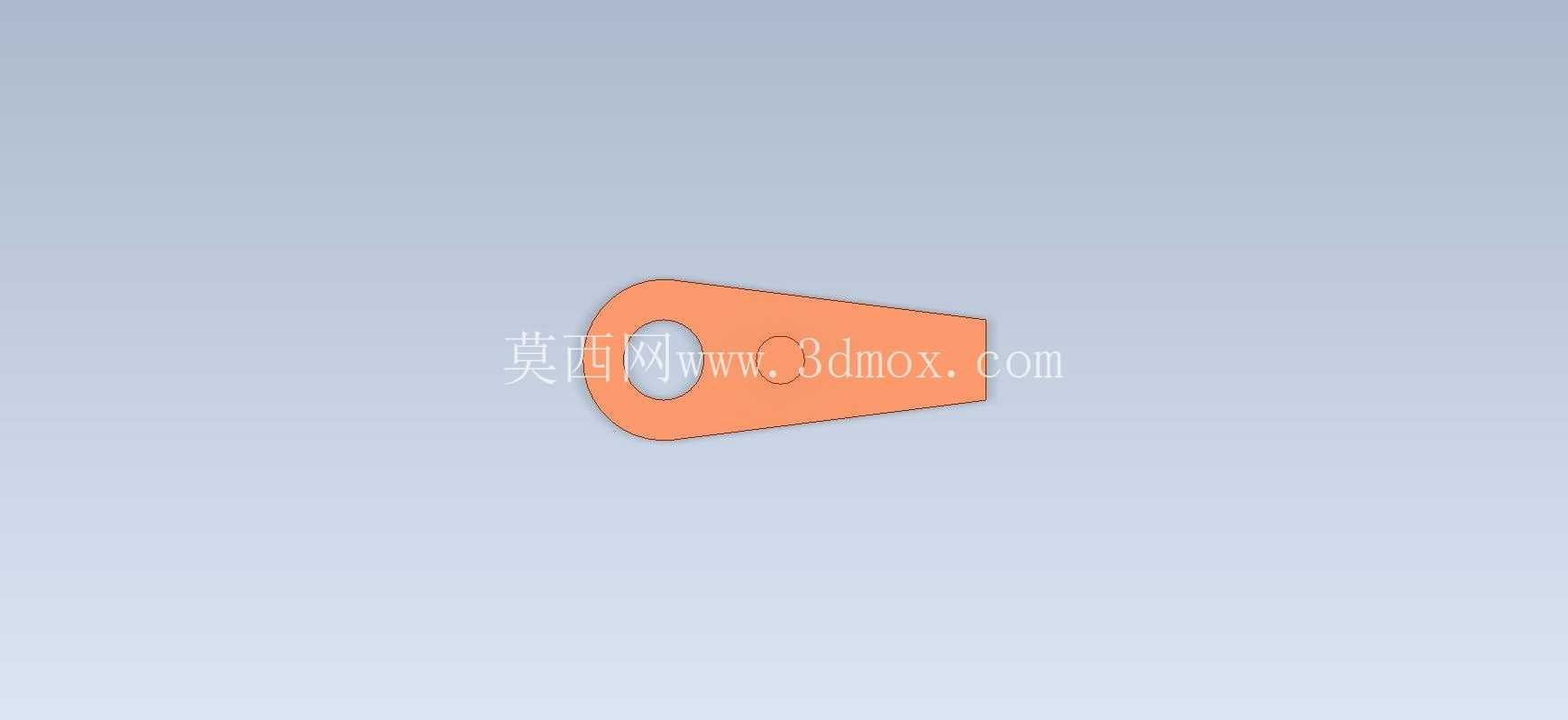

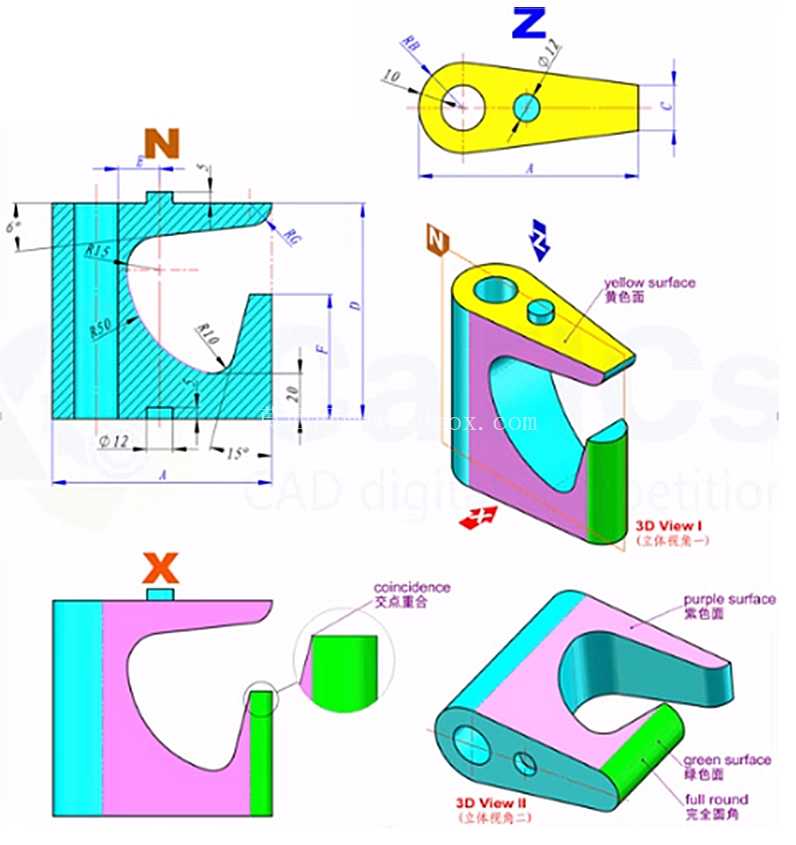

　　设计思路上，该零件采用一体化铣削成型的结构方案，整体无拼接焊缝，主体壁厚保持均匀，避免加工过程中因壁厚差过大导致的应力变形，弧形开口的曲率与常规实训用圆柱试件的外圆曲率匹配，装夹时可形成面接触而非线接触，提升装夹稳定性的同时降低接触压强，防止工件表面被压伤。外形尺寸方面，各关键参数均按给定的练习尺寸链设定，A尺寸为100，对应零件总高度方向的安装基准边界，B尺寸20为顶端铰接孔的中心到零件背面安装基准面的水平距离，C尺寸20为铰接孔的孔径规格，D尺寸95为弧形开口的最低点到零件底面的垂直高度，E尺寸19为顶端限位凸台的外径，F尺寸55为弧形开口的最大开口宽度，G尺寸10为零件主体的壁厚，所有尺寸公差均按未注公差m级设定，满足普通铣削加工的精度要求，无需高精度磨削工序即可达到使用要求。

　　安装边界上，零件底面为平面安装基准，可通过螺栓直接固定在工装基板的T型槽上，背面的竖直平面可作为定位靠面，与基板上的定位挡块贴合后即可快速确定安装位置，无需复杂的找正工序，铰接孔的轴线与安装底面保持平行，确保穿装销轴后连杆转动无卡滞，弧形开口的中心面与零件对称面重合，保证装夹时工件受力均匀，不会出现偏载导致的工件翘起问题。从建模练习的角度来看，该零件涵盖了拉伸、切除、圆角、简单曲面切除等常用建模命令，适合初学者掌握基础特征的创建逻辑，练习尺寸链的核对方法，理解零件设计中基准统一的原则，建模过程中可先以底面为基准创建主体拉伸特征，再依次完成铰接孔切除、弧形槽切除、限位凸台拉伸，最后对锐边进行倒圆角处理，倒圆角半径统一取1mm，既去除加工毛刺，又避免应力集中，提升零件的抗冲击能力。

　　实际应用中，这类夹座常配合扭簧使用，铰接孔内穿装销轴后将扭簧套在销轴上，扭簧的两个支脚分别抵在夹座本体和压臂上，即可实现夹口的自动闭合，手动扳动压臂即可张开夹口取放工件，操作便捷，适合小工件的快速装夹定位，在教学实训、小型零件检测工位的辅助装夹场景中实用性较强，结构简单易加工，维护成本低，损坏后可直接替换，无需复杂的维修工序。
