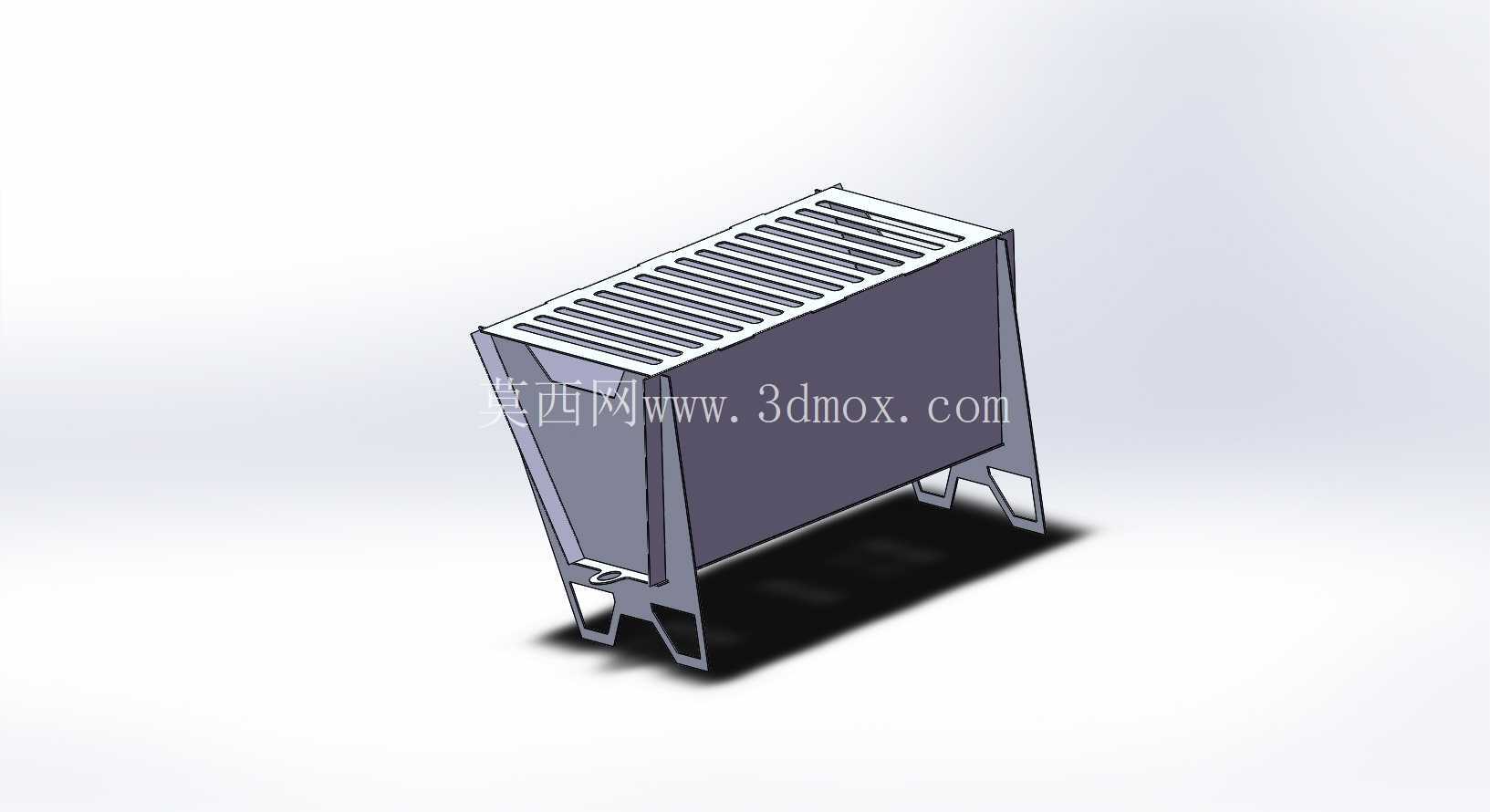

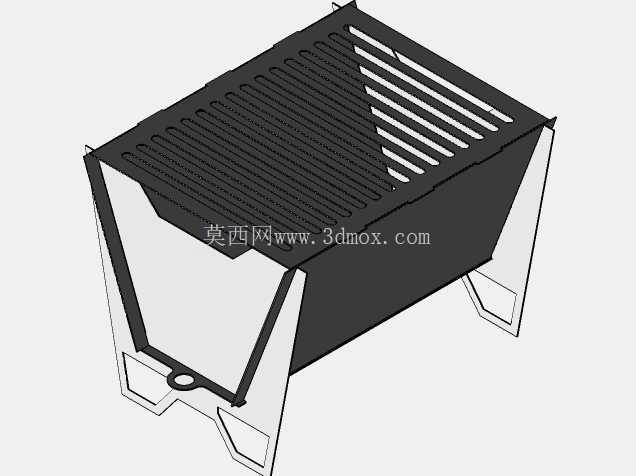

户外便携插电式烧烤炉结构设计

　　这款插电式烧烤炉的结构设计，首先锚定了户外露营、家庭阳台聚餐、小型户外市集餐食制作这几类核心应用场景，区别于传统炭烤炉的明火隐患与燃气烤炉的气源携带限制，插电供电的形式直接降低了使用门槛，只要有常规民用供电接口的场景都能快速部署使用，不需要提前准备炭料、燃气罐等耗材，也不会产生炭灰、明火油烟四散的问题，适配当下城市近郊露营、小区露台休闲聚餐的使用需求。从设备实际用途来看，它主要承担食材的煎烤加热功能，顶部格栅式烤架可以直接放置串类、肉片、蔬菜等常见烧烤食材，炉体内部预留的加热元件安装空间，能够让热量均匀向上传导至烤架区域，避免局部过热烤焦食材或者局部温度不足烤不熟的问题，两侧的支撑腿直接与炉体外壳一体化成型，不需要额外组装支架，开箱后直接放置在平整台面就能使用，减少了现场装配的步骤。

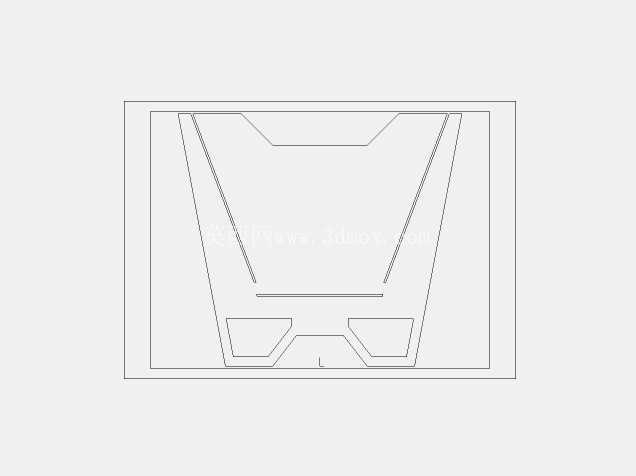

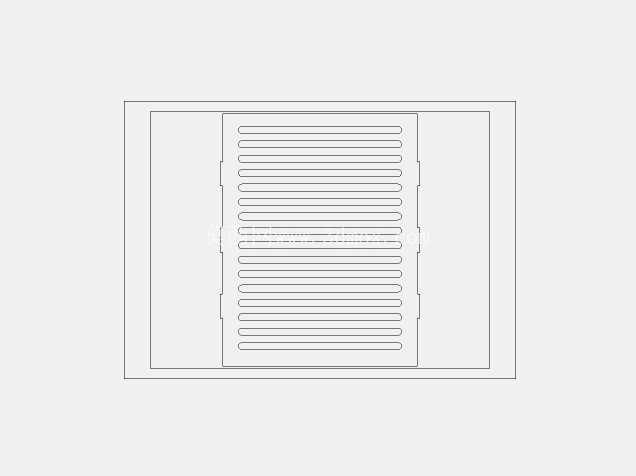

　　在产品功能特性的设计上，首先考虑了使用过程中的安全边界，炉体外壳采用倾斜式的立面结构，上宽下窄的形态既能够扩大顶部烤架的有效使用面积，也能让外壳侧面与内部加热腔体保持足够的隔热间隙，避免外壳温度过高造成误触烫伤，底部支撑腿做了外翻的支撑脚设计，增大了与放置台面的接触面积，即使放置在略有不平整的户外木桌、露营折叠桌上，也能保持足够的放置稳定性，不会轻易侧翻。烤架部分采用等间距的格栅条设计，格栅间隙控制在既能让热量顺利向上传递，又不会让小块食材掉落的尺寸，同时格栅条的凸起棱边可以减少食材与烤架的接触面积，避免烤制过程中食材粘黏在烤架上，烤架直接搭放在炉体顶部的限位槽内，不需要额外紧固件固定，使用后可以直接取下清洁，维护难度很低。

　　设计思路上优先平衡了便携性与使用实用性，整体没有多余的可拆卸零散部件，所有结构件都集成在主体炉身上，不需要复杂的组装流程，炉体侧面没有突出的尖锐结构，收纳时可以直接放入常规露营装备收纳箱，不会刮蹭其他装备。外形尺寸方面，整体高度控制在常规台式炊具的适配高度，放置在75cm高度的标准台面上时，烤架工作面的高度刚好适配普通人站立操作的手臂高度，不需要弯腰或者抬臂操作，长时间烤制食材也不会产生肢体疲劳；炉体的宽度与深度比例经过调整，既保证了单次可以烤制3-4人份的食材，又不会因为尺寸过大导致携带不便，安装边界上不需要额外的固定结构，只要放置平面的承载能力满足设备自重加上食材的总重量，且周边预留5cm以上的散热间隙，就可以安全使用，不需要在台面打孔或者加装固定配件。

　　炉体底部预留了供电线路的走线空间，电源线可以从底部的缺口处引出，不会因为线材挤压导致炉体放置不平，外壳的倾斜立面除了隔热作用之外，还可以阻挡侧面的气流直吹加热区域，在户外有微风的场景下使用时，不会因为侧风导致热量流失过快，保证烤制区域的温度稳定。支撑腿的镂空设计一方面减少了整体的材料用量，降低设备自重，另一方面也能减少炉体与放置台面的接触面积，降低热量向台面传导的效率，避免高温烫坏露营桌的塑料或者木质台面。烤架的格栅条做了统一的平行度公差控制，保证每根格栅条的上平面处于同一水平面，食材放置后不会出现倾斜滑落的问题，炉体顶部的限位槽深度经过核算，即使烤架上放置较重的食材，也不会出现烤架侧翻或者移位的情况。整体结构没有复杂的传动或者连接部件，所有钣金件的折弯角度都经过工艺优化，适合批量冲压成型，生产组装时只需要将加热元件固定在内部腔体，再扣合外壳即可，生产装配效率很高，后期使用过程中如果出现加热元件故障，也可以快速拆开外壳更换元件，不需要整体报废设备，降低了全生命周期的使用成本。
