定柱式悬臂起重吊运设备结构设计

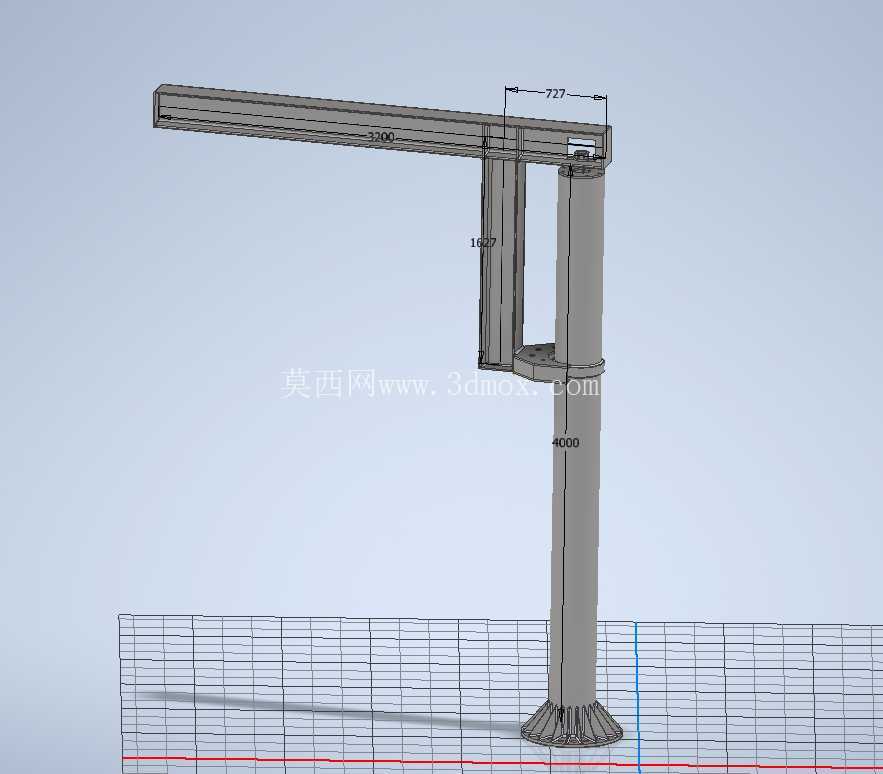

　　这款定柱式悬臂起重设备的三维结构，核心面向中小型生产车间内固定工位的短距离物料吊运场景，常见于机加工工位的工件上下料、装配工位的重型部件移位、仓储区域的定点货物周转，覆盖半径内无需额外铺设运行轨道，相比桥式起重机占用车间顶部空间更小，部署灵活度更高，适合作业范围固定、吊运频次中等的生产场景。从结构组成来看，设备采用底部法兰盘锚固的安装形式，立柱为整根厚壁无缝钢管加工而成，承担整个悬臂系统的竖向载荷与倾覆力矩，立柱上部设置回转支承结构，可实现悬臂段360度全范围回转，回转阻尼经过匹配设计，空载推动时转动顺滑，带载状态下不会出现惯性滑移，操作可控性强。

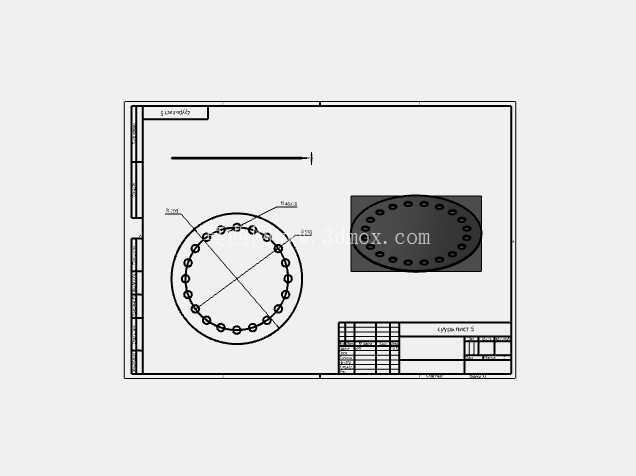

　　悬臂段采用箱型梁焊接结构，相比同规格工字钢截面抗扭性能更优，梁体内部设置加强筋板，避免长距离伸出时出现下挠变形，梁体上配套安装电动葫芦的运行轨道，葫芦可沿悬臂长度方向全程移动，覆盖整个作业半径内的吊运点位。设计阶段优先考虑安装边界的适配性，立柱底部锚固法兰需要匹配车间地面的混凝土预埋基础，基础厚度需满足抗倾覆计算要求，法兰螺栓孔采用均布设计，适配常规化学锚栓或预埋螺栓的安装规格；悬臂总伸出长度经过载荷匹配，额定起重量对应梁体的最大下挠量控制在标准允许范围内，立柱总高度适配常规车间的层高，悬臂底部距离地面的作业净空满足常见工件、工装的吊运高度需求，不会与车间内的设备、管线产生干涉。

　　从功能特性上看，该设备的作业覆盖范围为以立柱为圆心、悬臂长度为半径的圆形区域，可覆盖该范围内任意点位的物料吊运，相比手动搬运大幅降低作业人员劳动强度，相比移动起重设备占用通道空间更小，定点部署后无需频繁移位，操作门槛低，经过简单培训的车间作业人员即可独立操作。结构设计过程中对各受力节点做了针对性强化：悬臂与立柱的连接部位采用加厚连接板配合高强度螺栓连接，同时设置斜向加强撑分散梁体根部的集中应力，避免长期带载回转出现焊缝开裂；回转支承部位设置密封结构，减少车间内粉尘、切削液进入支承滚道，延长维护周期；悬臂端部设置行程限位块，避免电动葫芦运行超出梁体范围出现脱轨风险，立柱底部的法兰盘与地面基础之间设置调平垫片，可抵消地面施工的平面度误差，保证立柱安装后的垂直度符合运行要求。

　　在实际选型适配时，可根据工位的最大吊运重量调整梁体截面规格与壁厚，根据作业覆盖半径调整悬臂伸出长度，根据车间净空调整立柱总高度，该三维结构完整还原了各部件的装配关系，包括法兰连接节点、回转支承安装位、梁体加强筋布置、葫芦轨道的安装形式，可直接作为同类型设备结构设计、改型优化的参考基础，建模过程中对各配合面的尺寸公差做了预留，比如回转支承与立柱、悬臂的安装配合面，法兰螺栓的通孔间隙，都符合实际机械加工的装配要求，不存在结构干涉问题，各运动部件的运动行程也经过模拟验证，回转、葫芦行走的全行程内无部件碰撞，可直接用于后续的工程图导出、结构受力仿真分析环节。
