移动式小型龙门起重吊运设备结构设计

　　这款移动式轻型龙门架主要面向小型机加工车间、设备维修工位、仓储小件装卸区的短距离吊运场景，解决1吨以内工件、工装、物料的垂直起升与水平移位需求，区别于固定轨道式天车，它无需预埋安装基础，可在平整硬化地面灵活移动，适配作业点位分散、起吊频次不高的生产场景，比如机加车间内工序间的工件转运、模具维修时的模仁吊装、仓库内重型物料的上下架作业，也可作为临时检修工位的起重辅助设备，在没有固定起重设施的区域快速搭建起吊作业条件。

　　整体结构采用桁架式支腿搭配箱型主梁的设计思路，主梁作为主要承力部件，采用等截面箱型焊接结构，截面尺寸经过抗弯校核，在额定起重量下主梁跨中挠度控制在允许范围内，避免起吊过程中主梁下挠过量影响作业安全；两侧支腿采用三角形桁架结构，相比实心方管支腿，在保证结构刚度的前提下大幅降低自重，支腿与主梁之间采用焊接加筋板连接，节点位置做圆弧过渡减少应力集中，支腿底部安装带刹车的万向脚轮，空载时可单人推动移位，重载时锁死脚轮保证作业稳定性，脚轮安装座与支腿底梁之间加设加强垫板，分散轮压避免底梁局部变形。

　　从安装边界尺寸来看，设备总宽度控制在3.5米左右，主梁底面距离地面的有效起升高度为3米，主梁总长度约4米，两端伸出支腿外侧的悬臂长度各为0.25米，可覆盖支腿外侧小范围的起吊点位，支腿底部的横向跨距为1.4米，纵向跨距为1.1米，作业时所需的地面平整区域不小于4.2米长、1.8米宽，可顺利通过常规宽度的车间通道与门洞，无需对现有车间布局做改造。设计过程中重点考虑了结构的受力传递路径，起吊载荷通过电动葫芦的滚轮传递到主梁下翼缘，再经主梁两端传递到两侧支腿，最终通过支腿底梁分散到四个脚轮与地面，每个受力节点都做了针对性的加强处理：主梁下翼缘对应葫芦行走的位置加焊了耐磨垫板，减少滚轮长期碾压造成的翼缘磨损；支腿斜撑与竖梁的连接位置采用三面围焊加角筋的结构，抵抗起吊时产生的侧向弯矩；底梁与脚轮的连接位置采用加厚钢板焊接，避免轮压集中造成底梁局部凹陷。

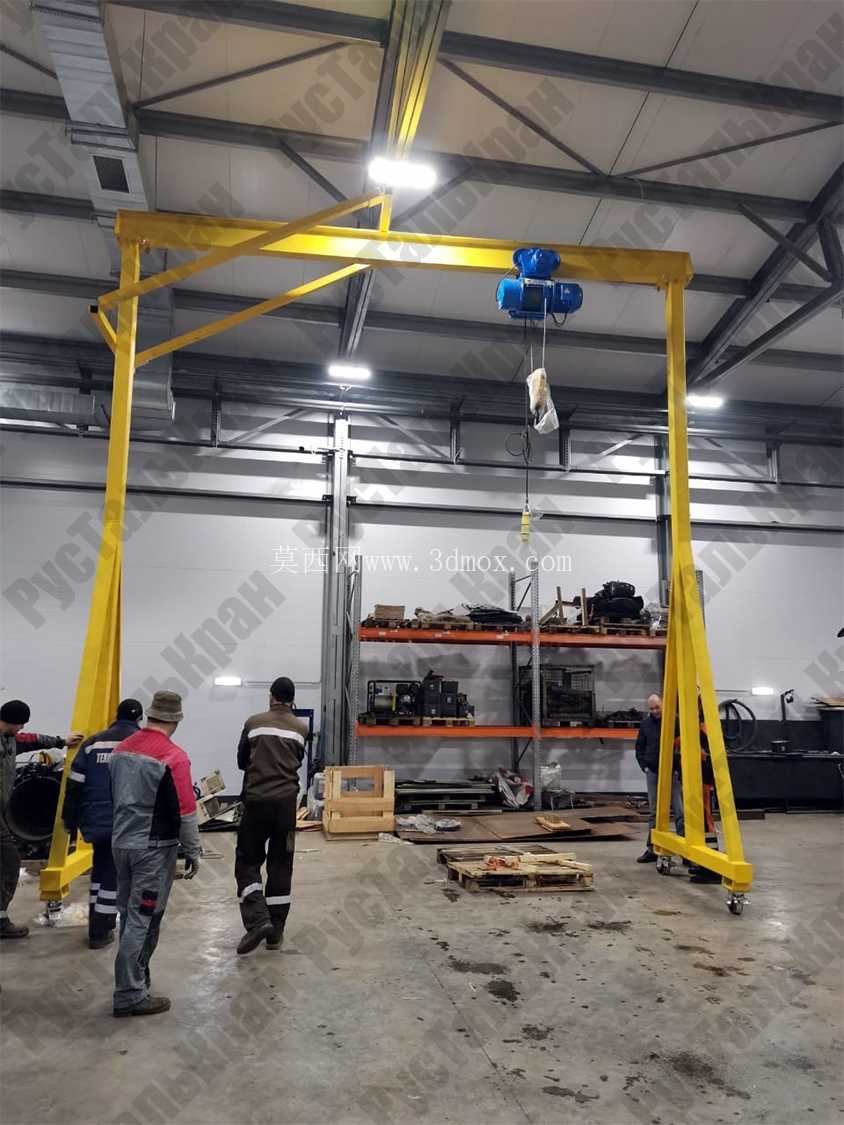

　　实际使用中，这款设备可搭配环链电动葫芦或手拉葫芦使用，葫芦沿主梁下翼缘的轨道全程行走，覆盖整个主梁跨度范围内的起吊点位，相比固定悬臂吊，它的作业覆盖范围更大，且不受工位固定的限制；相比大型龙门吊，它的自重更轻、转场更灵活，采购与维护成本更低，非常适合小型生产单位的零散起重作业需求。结构建模时所有型材连接位置都预留了焊接坡口的工艺尺寸，脚轮安装孔采用标准通孔设计，可直接适配市面上常规的重型万向脚轮，无需额外加工转接件，主梁上平面预留了葫芦供电滑线的安装位置，用户可根据自身需求选择手动或电动起吊方案，整体结构没有复杂的异形曲面，所有零部件都可通过常规的切割、焊接、钻孔工艺加工制作，生产制造成本低，后期维护也十分方便，出现结构变形或部件损坏时可直接更换对应型材段，无需整体报废设备。
