带把手透明储水滤杯结构设计

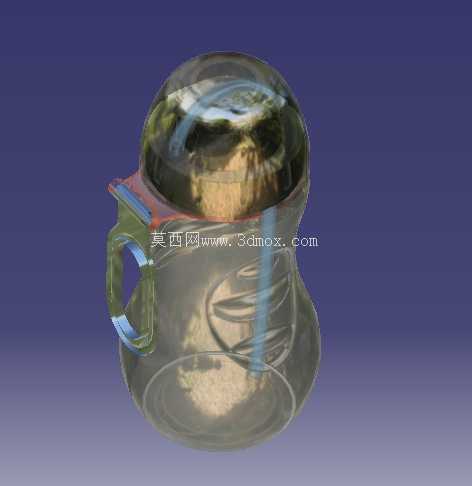

　　该透明储水滤杯主要面向户外出行、日常办公桌面饮水、小型茶饮冲泡场景设计，可作为便携饮水容器搭配过滤组件使用，满足单人单次500-700ml容量的饮水需求，适配常规直径60-70mm的杯盖配件，无需额外定制连接件即可与市面主流便携杯盖实现密封配合。从结构设计逻辑来看，整体采用上宽下窄的弧面收腰造型，底部做了3mm厚度的平底加厚处理，放置在平面时接触面积达到底部截面的85%以上，可有效降低侧翻风险，经测算重心位于整体高度1/3位置，即使受到15度以内的侧向倾斜外力也不会发生倾倒。

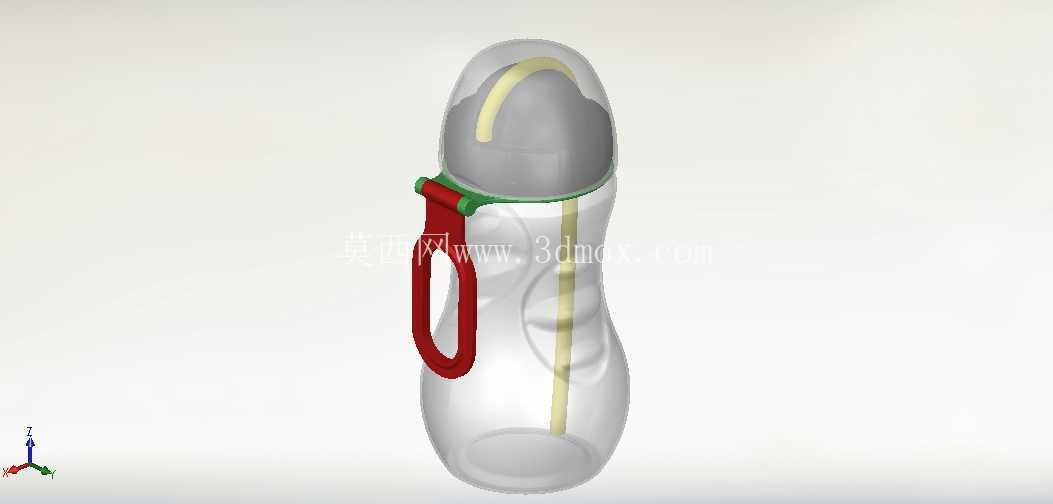

　　杯身侧面集成的一体化把手采用内凹弧面贴合人手握持的曲线设计，把手与杯身的连接位置做了R5的圆角过渡，避免应力集中导致的连接处开裂，把手内侧预留18mm的握持间隙，可适配不同粗细的手指穿入握持，即使佩戴薄款劳保手套也能稳定持握。杯体上部的密封边缘做了外翻式卷边结构，卷边厚度2mm，可搭配硅胶密封圈实现与杯盖的过盈配合，密封测试时倒置24小时无渗漏，满足日常携带时的防漏需求。杯身内部预留了直径10mm的导流管安装位，导流管从底部延伸至杯口位置，可搭配吸管组件实现直饮功能，也可替换为过滤芯安装座，实现茶水分离或者水质过滤的功能拓展。

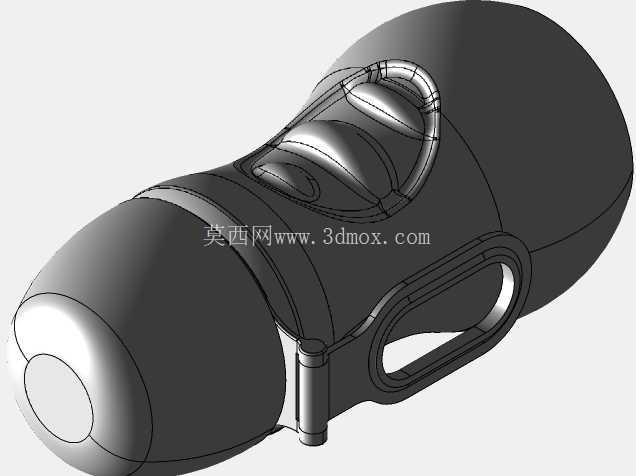

　　从建模实现角度，整体曲面采用CATIA曲面模块构建，先绘制杯身的中心轮廓线，通过旋转命令生成基础杯体曲面，再通过扫掠命令生成把手结构，最后对所有连接位置做圆角过渡和壁厚抽壳处理，整体壁厚控制在2.5mm，既保证透明PC材质注塑成型时的流动性，也能满足日常使用时的抗冲击强度要求，1.2米高度自由落体至水泥地面时不会发生开裂。安装边界方面，杯体最大外径为85mm，总高度120mm，可放入常规尺寸的汽车杯架、桌面杯座中，适配绝大多数车载、桌面放置场景，把手突出杯身的最大距离为32mm，放置时不会与周边物件发生干涉。杯体顶部的开口直径为75mm，方便日常清洗时手伸入内部擦拭，也可适配常规尺寸的冰块、水果片投放，满足不同的饮品冲泡需求。

　　在实际使用场景中，该容器除了作为饮水杯使用，还可作为小型实验容器、便携储液罐使用，透明材质可直观观察内部液体的容量和状态，侧面的刻度标识（建模时预留了刻度雕刻位）可实现容量的精准计量，满足户外作业时的定量取水、配液需求。结构设计时充分考虑了注塑成型的工艺要求，所有拔模角度控制在1.5度以上，无倒扣结构，无需复杂的抽芯模具即可实现批量生产，成型周期控制在30秒以内，可有效降低量产时的制造成本。把手位置做了防滑纹理的预留位，可根据需求增加橡胶防滑套或者直接在塑料表面做晒纹处理，提升握持时的摩擦力，避免沾水后打滑脱手。杯底做了2mm深度的内凹结构，可粘贴防滑硅胶垫，进一步提升放置时的稳定性，即使在有轻微振动的工作台面（如小型机床操作台、办公桌面）上也能稳定放置，不会因振动滑落。
