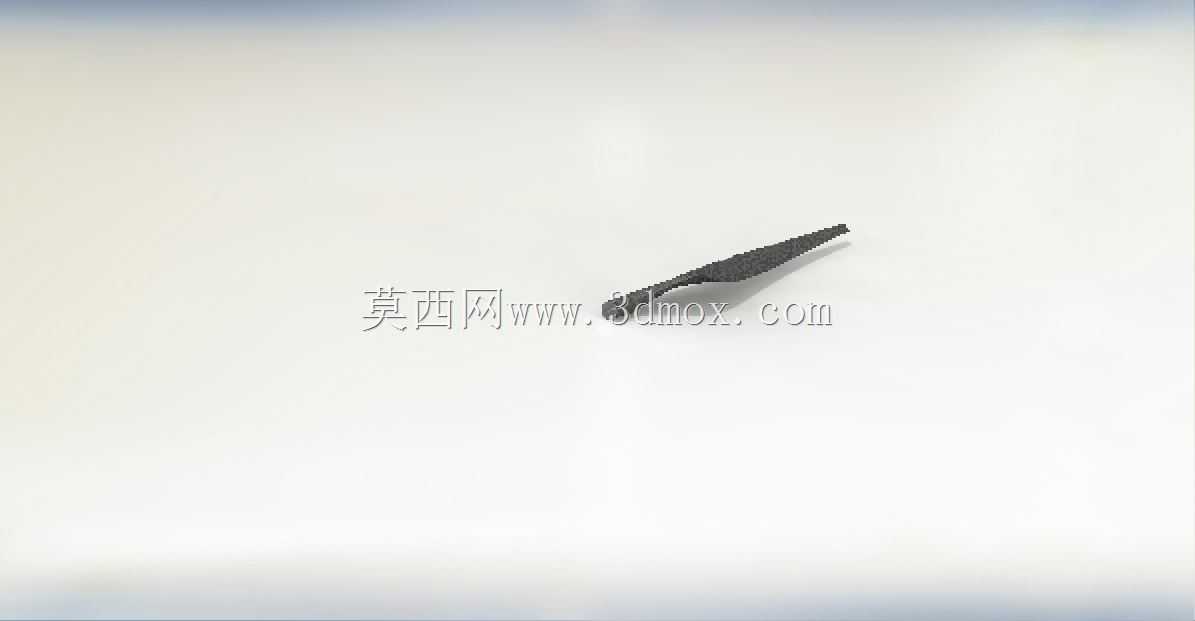

Naca4415翼型水平轴风力机叶片结构

　　这款叶片采用Naca4415低速翼型作为气动截面基准，这类翼型在低雷诺数工况下具备稳定的升阻比特性，适配分布式小型水平轴风力发电机组的运行风速区间，常见于户用离网供电、牧区小型风电配套、景观互补路灯风电模块等场景，叶片作为风轮捕获风能的核心构件，直接决定风轮的风能利用系数与运行稳定性。从结构设计逻辑来看，叶片沿展向做了连续的弦长与扭角渐变，根部为圆柱过渡段，用于对接轮毂的安装接口，该段不参与气动做功，主要承担传递弯矩、扭矩的结构作用，圆柱段直径匹配常规小型风电轮毂的夹持安装范围，安装时可通过法兰螺栓锁紧或胀套压紧的方式固定，无需额外定制转接件，能适配多数同功率等级的通用轮毂接口。从叶根往叶尖方向，

　　截面从圆柱平滑过渡到标准Naca4415翼型，过渡段长度控制在展向总长的12%左右，避免截面突变带来的应力集中与气动涡流损失，扭角从根部的大安装角往叶尖逐步递减，匹配不同展向位置的线速度差，让各个截面都能处于最优攻角区间，减少失速风险的同时提升整体风能捕获效率。叶片外形为细长大展弦比结构，展向长度可根据配套机组的功率等级做等比例缩放，当前结构的叶尖做了小切尖处理，能够降低叶尖涡带来的诱导阻力，同时减少运行过程中的气动噪声，适合对噪音有一定要求的居民区周边小型风电场景。结构强度层面，叶片的壁厚沿展向做梯度设计，根部区域壁厚最大，承担风轮旋转时的离心力与风载带来的挥舞、摆振弯矩，往叶尖方向壁厚逐步减薄，

　　在保证结构刚度满足极端风载工况不发生共振、形变不超出叶尖与塔架安全间隙的前提下，尽可能降低叶片自重，减少轮毂与主轴的静载负担。安装边界上，根部圆柱段的轴向定位台阶高度与通用轮毂的安装槽深度匹配，安装时需保证叶片的翼型安装角与轮毂刻度对齐，三个叶片的安装角偏差需控制在0.5度以内，避免风轮动平衡超标引发机组振动。气动设计上，Naca4415翼型的最大厚度位于弦长30%位置，最大弯度位于弦长40%位置，这种截面特性在来流风速3-20m/s区间内都能保持稳定的气动性能，不会因为瞬时风速波动出现大面积气流分离，适配小型风电机组无复杂变桨机构的定桨距运行模式，依靠翼型自身的失速特性实现功率自动限制，降低机组的控制复杂度与制造成本。

　　叶片表面为连续光滑曲面，建模时通过多截面曲面放样实现，各截面之间的曲率连续，避免表面凸起或凹陷引发的附面层分离，实际生产中可采用玻璃钢模压成型，曲面精度直接影响成型后的气动效率，建模阶段的曲面曲率偏差控制在0.1mm以内，能够为后续模具加工提供精准的数模基准。从实际运行适配性来看，该叶片结构可配套100W-500W等级的小型风力发电机，对应风轮直径在1.2m-2.5m区间，运行额定风速在8-12m/s区间，能够在年平均风速3m/s以上的区域实现有效启动，低速启动性能优异，适合低风速区域的分布式风能利用场景。
