V型六缸汽车发动机总成结构

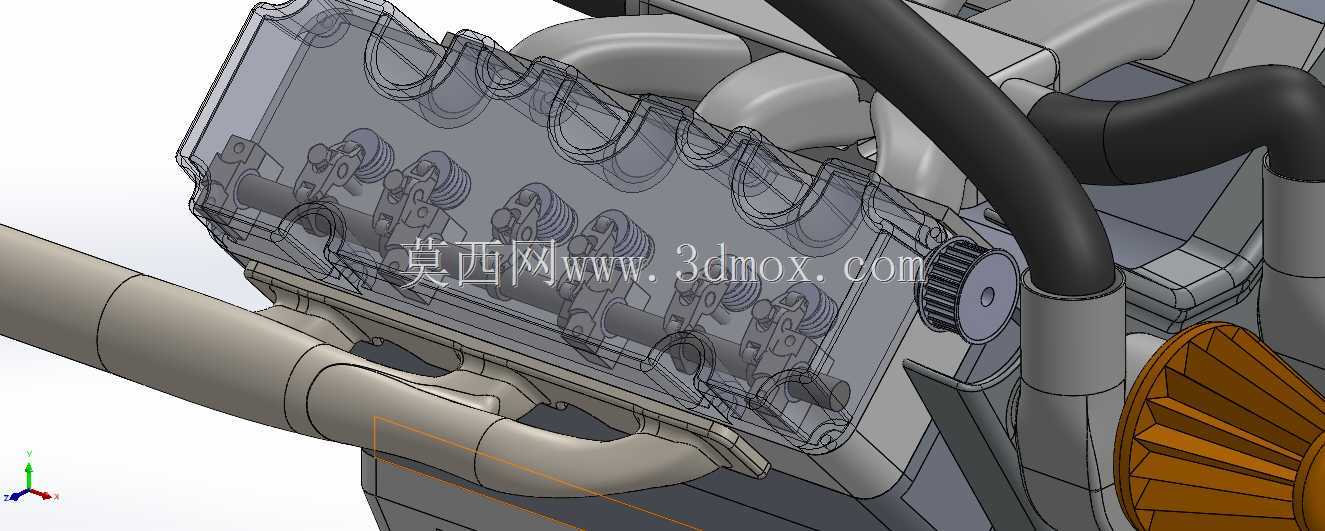

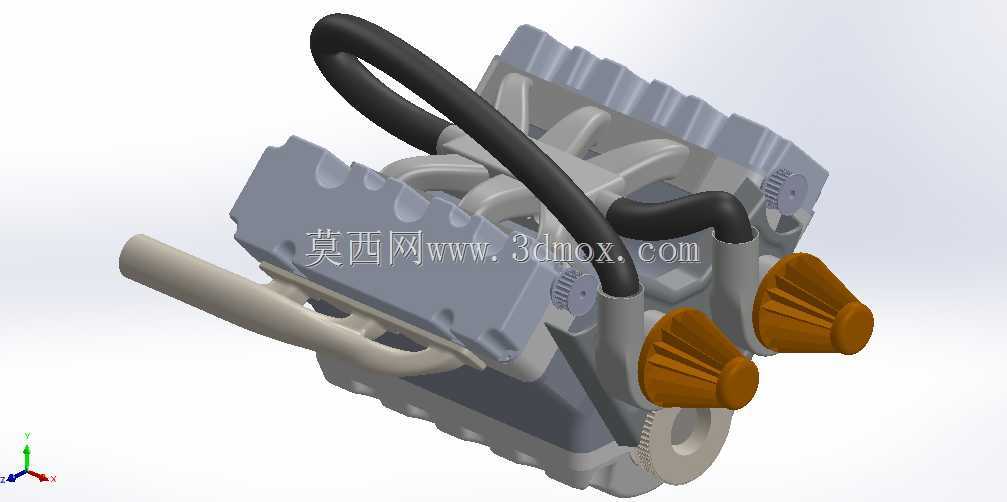

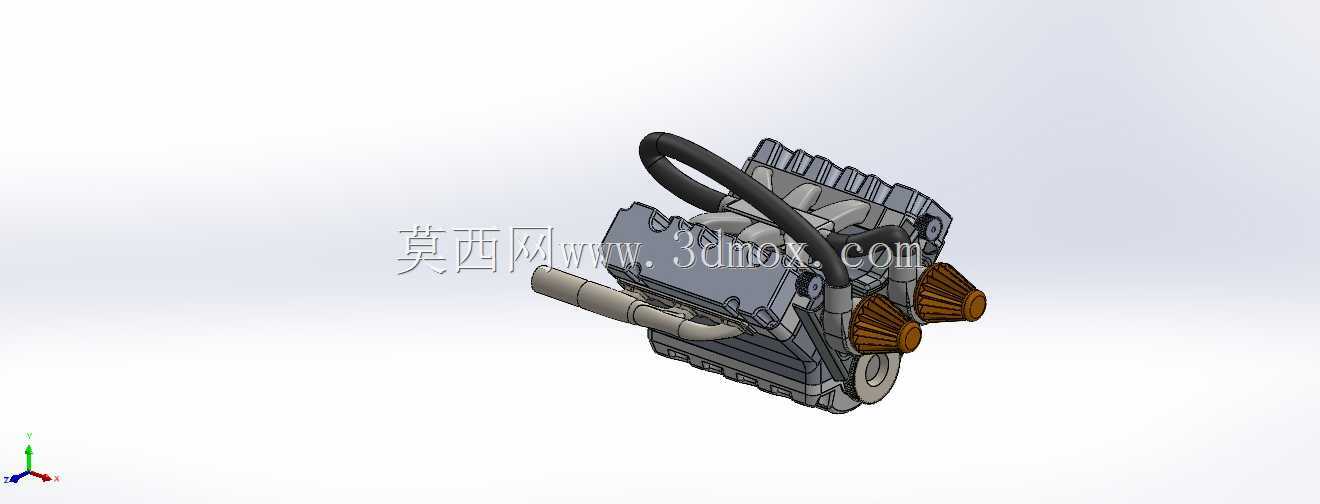

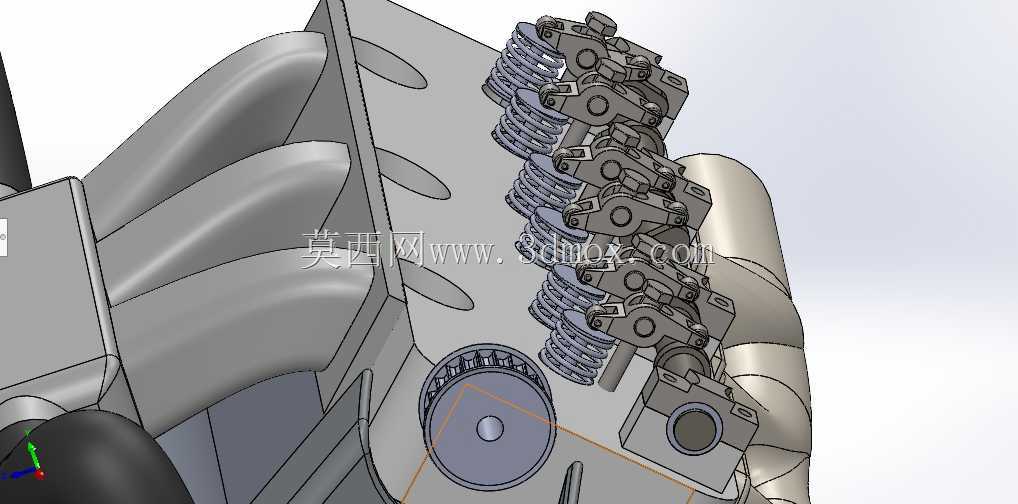

　　这套V型六缸动力总成三维结构，在乘用车与轻型商用车的前置动力舱布局中应用十分广泛，六缸按两列夹角对置排布的形式，兼顾了运转平顺性与整机轴向长度控制，相比直列六缸布局，曲轴方向的尺寸压缩效果明显，更适配横置或纵置平台里局促的机舱边界。从实际装车用途来看，该总成承担燃油化学能到旋转机械能的转换，输出端通过飞轮对接变速器，两侧的锥形接口对应进排气歧管的安装位，顶部带散热鳍片的结构为气缸盖罩区域，预留的管路走线空间用来布置冷却回路、润滑油路以及线束固定点。

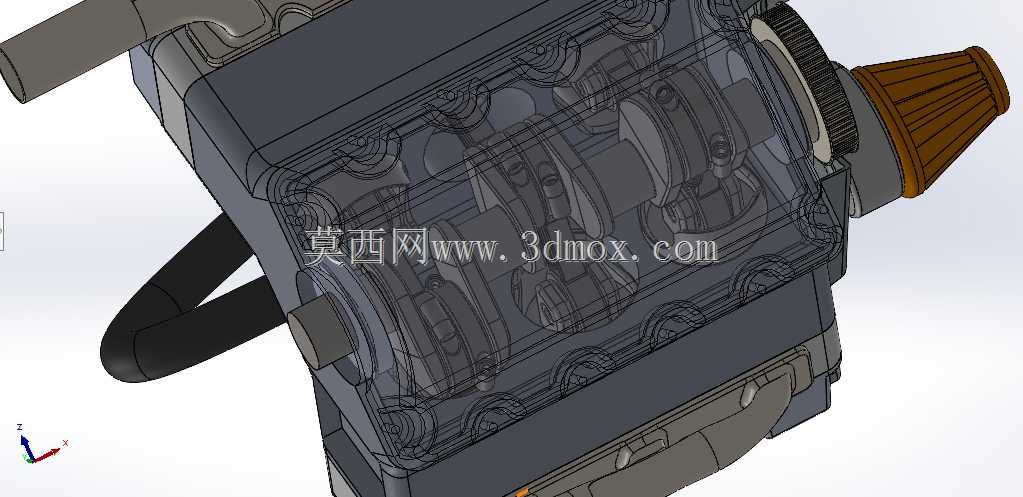

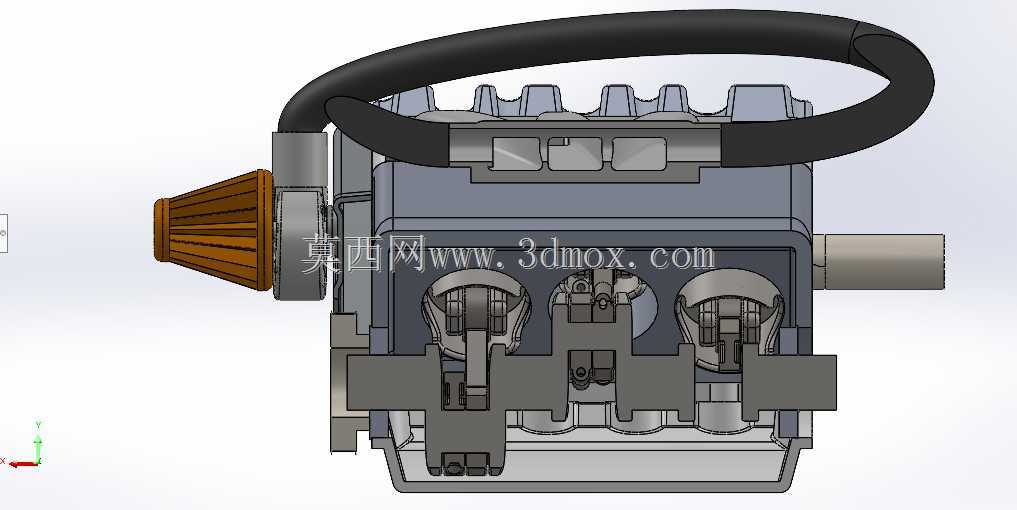

　　建模过程中首先要敲定的是V型夹角这个核心基准，夹角取值直接决定两列缸体的干涉边界、配气机构的布置空间以及整机振动平衡特性，六缸机型常用的60度夹角能够让曲柄销的错拐布置更均匀，一阶、二阶往复惯性力的抵消效果更好，怠速工况下的整机抖动控制更优。缸体作为整个总成的承载基体，两侧列的气缸套同轴度、主轴承座的同轴度都需要在数模里严格约束，曲轴穿装在缸体下部的主轴承孔内，连杆大头抱在曲柄销上，小头通过活塞销连接铝制活塞，活塞在气缸套内做往复直线运动，这套曲柄连杆机构的运动包络必须在数模阶段做全行程干涉检查，避免活塞在上止点附近碰撞气门、连杆在最大摆角位置剐蹭缸体水套壁。

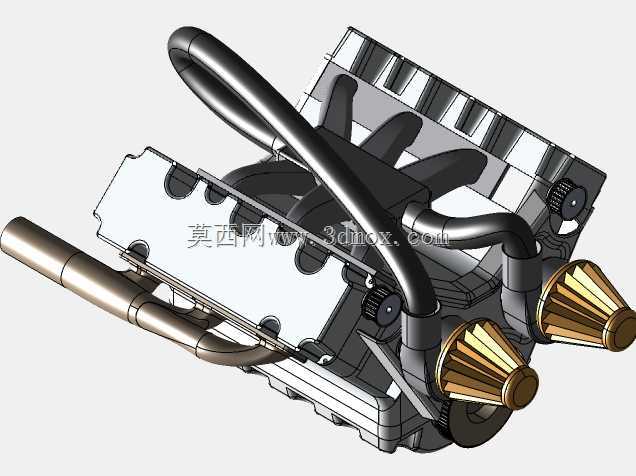

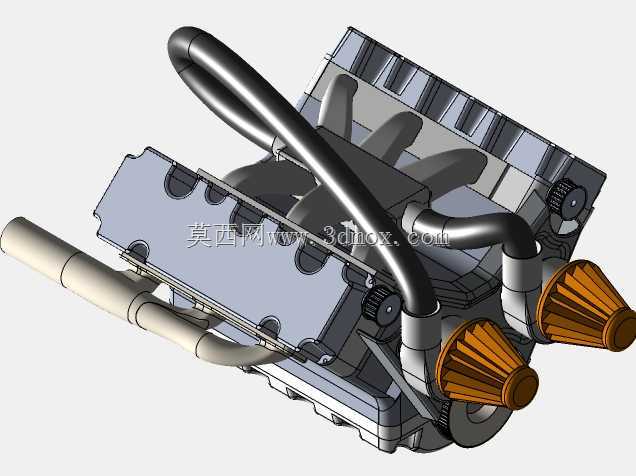

　　外形尺寸方面，这类V6整机的轴向长度通常控制在四百到五百毫米区间，宽度随V角增大而增加，高度则受油底壳下探深度与缸盖顶部附件布局影响，安装边界上缸体两侧预留的悬置支架安装孔位，需要和整车副车架的悬置软垫点位坐标完全匹配，进排气侧的外接接口法兰面要留出足够的扳手操作空间，维修场景下拆卸火花塞、更换机油滤芯的操作路径不能被周边管路遮挡。图中露出的黑色成型软管对应曲轴箱通风管路或者冷却系统旁通管路，走向沿着两列缸盖之间的谷区布置，既避开了排气侧的高温辐射区域，也不会和发动机运转时的抖动部件产生摩擦。

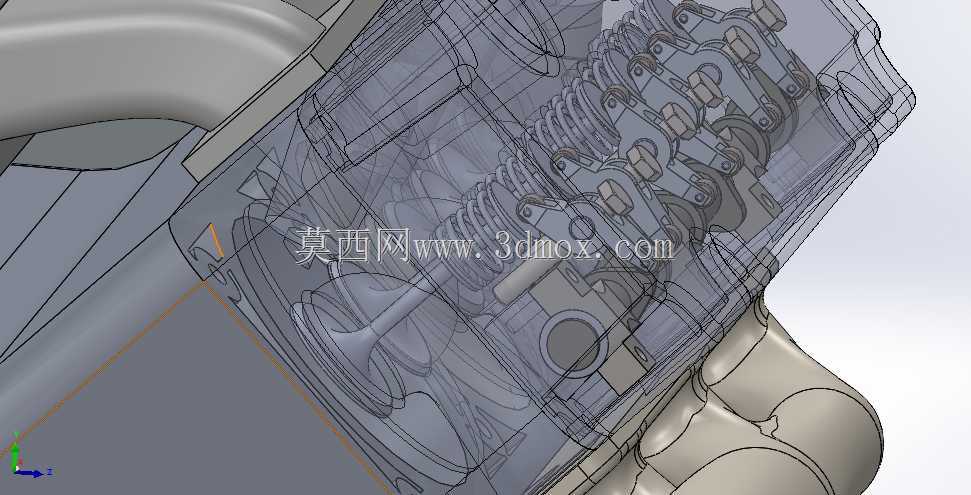

　　设计思路上，V6布局的核心优势在于运转 refinement，六缸交替做功的点火间隔更短，曲轴输出扭矩的波动更小，配合平衡轴的布置可以进一步抵消残余的倾覆力矩，适合对NVH表现要求较高的乘用车型。缸盖部分集成了进排气道、气门座圈、凸轮轴轴承孔，顶置凸轮轴通过正时齿轮或者正时链条由曲轴前端驱动，齿轮传动的配合间隙在数模里需要预留热膨胀补偿量，发动机工作温度升高后铝制缸体的膨胀量大于钢制齿轮，冷态下的合理间隙能够避免热态出现卡滞。油底壳布置在缸体下部，储存润滑油的同时还要考虑车辆急加速、急制动以及侧倾工况下的机油液面晃动，集滤器的吸口位置必须保证在各种极限姿态下都能浸没在机油液面以下，防止机油泵吸入空气造成润滑系统泄压。

　　冷却系统的水套围绕气缸孔和燃烧室布置，冷却液从缸体前端的水泵入口进入，分流到两侧缸体水套后向上流入缸盖，重点冷却气门之间的鼻梁区以及燃烧室周围的高温区域，最后从缸盖后端的节温器出口流向散热器。数模装配阶段需要把所有附属件的安装点位同步校验，发电机、空调压缩机、转向助力泵这些附件通过支架固定在缸体前端面，附件轮系的皮带包角、张紧轮的行程范围都要在布局阶段确认，避免皮带运转时出现打滑或者相邻轮系干涉。整机的重量分布也会影响悬置的选型设计，V6机型的总质量通常在一百八十到两百二十公斤区间，悬置软垫的刚度需要匹配整机的固有频率，避开怠速激励频率区间，防止动力总成的振动传递到车身引发乘员舱共振。
