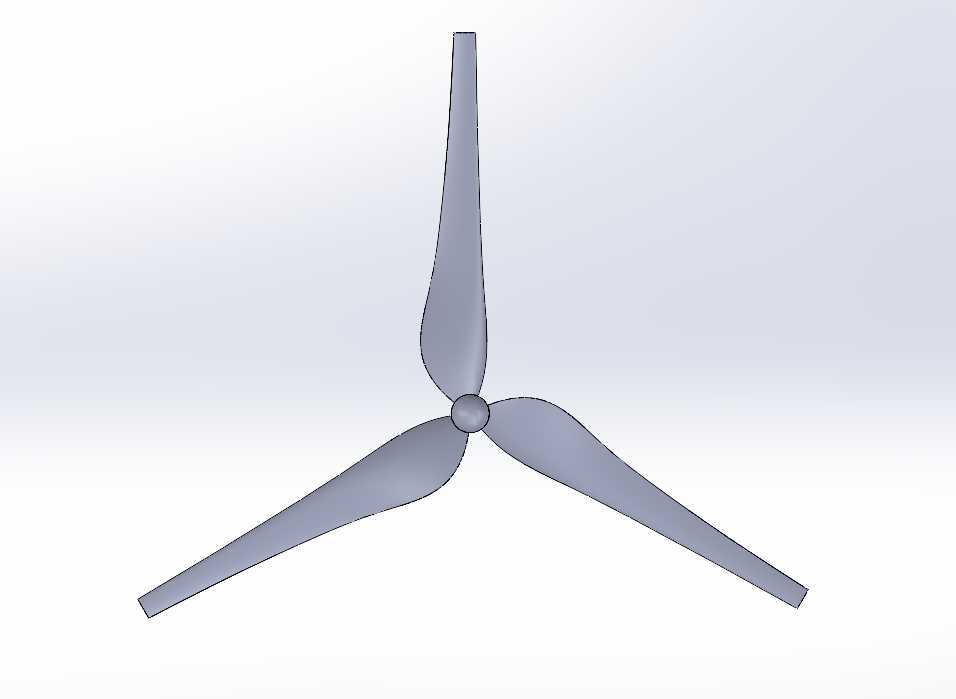

NACA4415翼型三叶片风力涡轮结构设计

　　在分布式小型风能利用场景中，三叶片水平轴风力涡轮是应用覆盖最广的叶轮构型，本次设计采用NACA4415低速翼型作为叶片截面基准，核心适配低风速区域的户用离网供电、小型环境监测站点供电、户外独立通讯基站补能等场景，这类场景普遍存在年均风速偏低、安装空间受限、运维条件有限的特点，对叶轮的启动风速、气动效率、结构可靠性都有明确的工程要求。从气动设计逻辑来看，NACA4415翼型属于典型的低速高升力翼型，最大相对厚度15%，相对弯度4%，在雷诺数3e5到8e5区间内具备优异的升阻比特性，失速迎角范围宽，非常适合小型风力涡轮常年在变风速条件下运行的工况，能够在2.5m/s的低风速下即可输出启动力矩，避免传统薄翼型叶轮低风速下无法启动的问题。

　　叶片整体采用非线性扭转设计，从叶根到叶尖的翼型安装角沿展向逐步递减，匹配不同半径位置的实际来流攻角，让整个叶片展向的气动载荷分布更均匀，避免叶根区域出现过大的弯矩载荷，同时降低叶尖区域的涡流损失，提升整体风能利用系数。结构层面，三叶片的构型相比两叶片设计运行更平稳，动平衡特性更优，整机的振动噪声更低，适合靠近人居区域的安装场景；叶片与轮毂的连接采用预埋金属嵌件的方式，叶根区域做局部加厚处理，匹配螺栓锁紧的安装结构，能够承受12级强风下的极限载荷，避免叶片在极端天气下出现断裂脱落的问题。

　　轮毂采用流线型球头设计，一方面降低叶轮中心区域的气动阻力，减少来流扰动对叶片根部流场的干扰，另一方面可以将叶片连接螺栓、主轴连接结构完全包覆在内部，避免户外环境下雨水、沙尘对连接紧固件的腐蚀，降低长期运维的频次。从安装边界来看，该叶轮构型的旋转直径适配100W到500W功率等级的小型风力发电机组，对应的安装塔架高度建议在6米到12米区间，安装时需要确保叶轮旋转平面与常年主导风向垂直，周边10米范围内无高于塔架的遮挡物，避免湍流影响叶轮运行效率与结构寿命。

　　设计过程中针对叶片的固有频率做了校核，确保叶片一阶固有频率避开叶轮旋转的通过频率以及塔架的固有频率，避免运行过程中出现共振问题；叶片表面采用光滑曲面过渡，没有明显的棱角与台阶，能够减少运行过程中的积灰与风阻，同时降低气动噪声。在实际应用中，这类翼型的风力涡轮不需要复杂的变桨机构，依靠定桨距失速特性即可实现大风下的自动功率限制，大幅降低整机的结构复杂度与制造成本，非常适合批量推广应用在分布式微电网、户外独立供电系统中。叶片的重量分布沿展向做了优化，重心位置尽可能靠近叶根，降低旋转过程中产生的离心载荷，延长主轴与轴承的使用寿命；叶尖区域做了小角度的后掠设计，能够打散叶尖涡，降低叶尖涡流带来的能量损失与气动噪声，提升整机运行的静谧性。针对不同的应用场景，该叶轮结构可以匹配不同的发电机负载特性，通过微调叶片的展向弦长分布，即可适配不同的额定风速区间，比如沿海高风速区域可以适当减小叶片弦长，内陆低风速区域可以适当加大弦长提升低风速捕风能力，整体结构的拓展性较强，不需要重新开模即可完成不同功率等级的适配。
