适配iPhone的便携滚筒式拍摄支撑装置

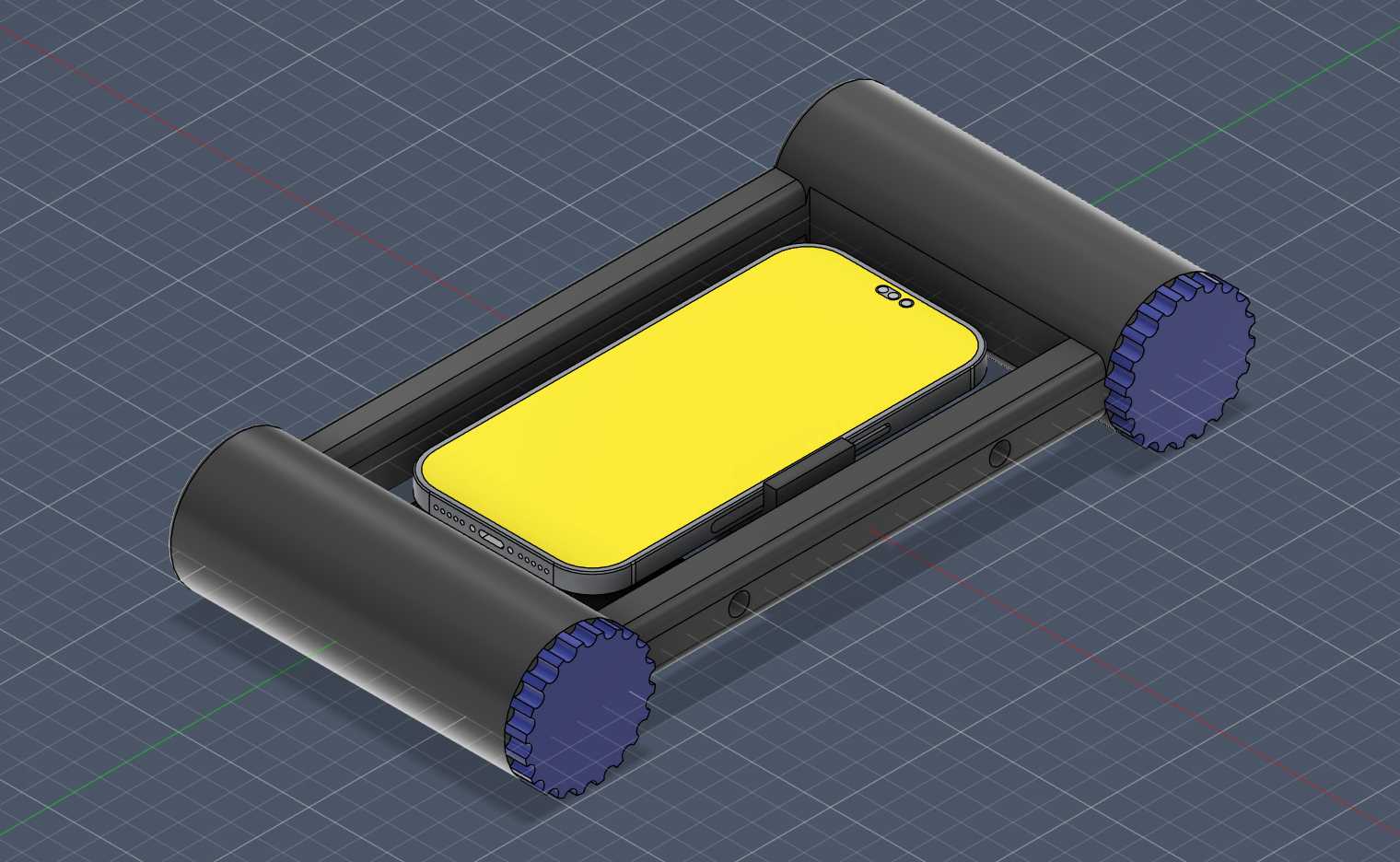

　　这套适配智能手机的滚筒式支撑装置，主要面向移动拍摄、桌面延时摄影、产品微距拍摄等场景设计，解决手持拍摄时画面抖动、长时间持握疲劳，以及常规固定支架无法实现平滑轴向滚动拍摄的痛点。日常使用中，不少创作者需要拍摄产品环绕展示、水平滚动运镜的画面，常规三脚架搭配云台的组合，要么调整步骤繁琐，要么滚动过程中容易出现轴向偏移，这套装置直接将滚动功能集成在支撑结构本体上，不需要额外搭配滑轨或者电动云台，就能实现稳定的水平轴向转动。从结构设计来看，装置主体采用双侧平行辊轴搭配两端限位端盖的布局，两根平行的圆柱形辊轴作为承载主体，辊轴间距经过精准计算，刚好可以容纳常规尺寸的智能手机平放，不会出现卡滞或者间隙过大导致手机滑落的问题；

　　辊轴两端装配有带防滑齿纹的端盖，齿纹深度控制在1.2mm，既可以增大手动转动时的摩擦力，避免操作打滑，也能在辊轴转动到任意角度时提供轻微的阻尼限位，不需要额外增加锁止结构就能让装置停在需要的拍摄角度。辊轴的直径设计为32mm，这个尺寸兼顾了结构强度和握持手感，单手握持装置两端时，手指可以自然贴合辊轴曲面，长时间携带也不会产生硌手的不适感；整体装置的外形长度控制在180mm，宽度为95mm，高度为45mm，刚好可以放入常规的摄影包侧袋或者牛仔裤口袋，外出拍摄时不会占用过多收纳空间。安装边界方面，装置不需要额外的固定底座，直接放置在平整的桌面、台面甚至是不平整的岩石表面，依靠自身重量就能保持稳定，辊轴的圆柱面接触设计，

　　相比常规的点接触式支架，在不平整表面的适应性更强，只要放置面的落差不超过5mm，装置就能保持水平状态，不会出现倾斜歪倒的问题。设计过程中，特意将手机承载区域的内侧边缘做了R2的圆角处理，避免取放手机时刮伤手机边框或者屏幕玻璃；辊轴表面采用哑光磨砂质感的结构设计，不会产生镜面反光，避免拍摄时辊轴的反光映射到手机屏幕或者被拍摄产品上，影响最终成片效果。两端的齿纹端盖采用过盈配合的方式与辊轴连接，不需要额外的螺丝或者粘接剂，装配时直接压入即可，后期如果需要更换不同阻尼的端盖，也可以直接拔出替换，维护成本极低。实际使用时，只需要将手机平放在两根辊轴之间的承载区域，调整好手机的拍摄角度，用手指轻轻拨动任意一端的齿纹端盖，就能带动辊轴连同手机一起平稳转动，转动过程中两根辊轴的同轴度公差控制在0.1mm以内，不会出现转动卡顿或者手机偏移的问题，转动一圈的过程中手机的水平偏移量不超过0.3mm，完全可以满足产品展示、延时摄影等场景对画面稳定性的要求。相比市面上常见的电动旋转拍摄台，这套装置没有电子元件，不需要充电，也不会出现电机故障、电路损坏的问题，在低温、高湿度等恶劣拍摄环境下也能正常使用，可靠性更强；同时整体结构没有突出的棱角，所有外露边缘都做了圆角处理，日常携带时不会刮伤包内的其他摄影器材或者随身物品。结构受力方面，两根辊轴采用空心薄壁结构设计，在保证整体结构强度的前提下尽可能降低自重，单套装置的整体重量控制在120g左右，

　　不会给外出拍摄带来过多的负重负担；空心辊轴的壁厚为2.5mm，经过受力仿真验证，即使承受1kg的垂直压力，辊轴的形变量也不超过0.05mm，完全可以承载常规智能手机的重量，甚至可以搭载小型运动相机、卡片相机进行拍摄。在细节设计上，承载区域的内侧没有设置额外的卡扣或者压片，取放手机时只需要直接平放或者拿起即可，操作步骤比常规的夹装式支架减少了至少两步，在需要快速切换拍摄设备、调整拍摄角度的场景下，操作效率提升非常明显。同时这种无卡扣的设计也不会夹到手机的侧边按键，避免了常规夹装支架容易误触手机音量键、电源键的问题，适配市面上绝大多数厚度在7mm到12mm之间的直板智能手机，不需要针对不同型号的手机单独调整夹装宽度，通用性更强。
