三叶片垂直轴风力涡轮机结构设计方案

　　在分布式供能场景不断拓展的当下，小型垂直轴风力发电设备的适配性优势逐渐凸显，这类设备无需对风机构，在紊流风场、低风速区域的运行稳定性远优于水平轴机型，常被部署在城市楼宇顶部、偏远村落供电点、海岛离网供能站、通信基站备用电源点位，甚至是户外露营地的便携供能单元中，承担小功率电能转换、离网场景补能、风光互补系统配套的核心作用。本次完成的三叶片垂直轴风力涡轮机结构，从实际部署的痛点出发做了全链路的结构匹配，首先针对户外长期运行的载荷特性，叶片翼型选取了兼顾低风速启动性能与结构强度的对称翼型，叶片与轮毂的连接位置做了嵌入式定位结构，避免长期受交变风力作用出现连接松动，同时叶片根部做了渐变加厚处理，抵消叶根位置的应力集中问题，哪怕遇到瞬时强阵风，也能保证结构形变在材料许用范围内。

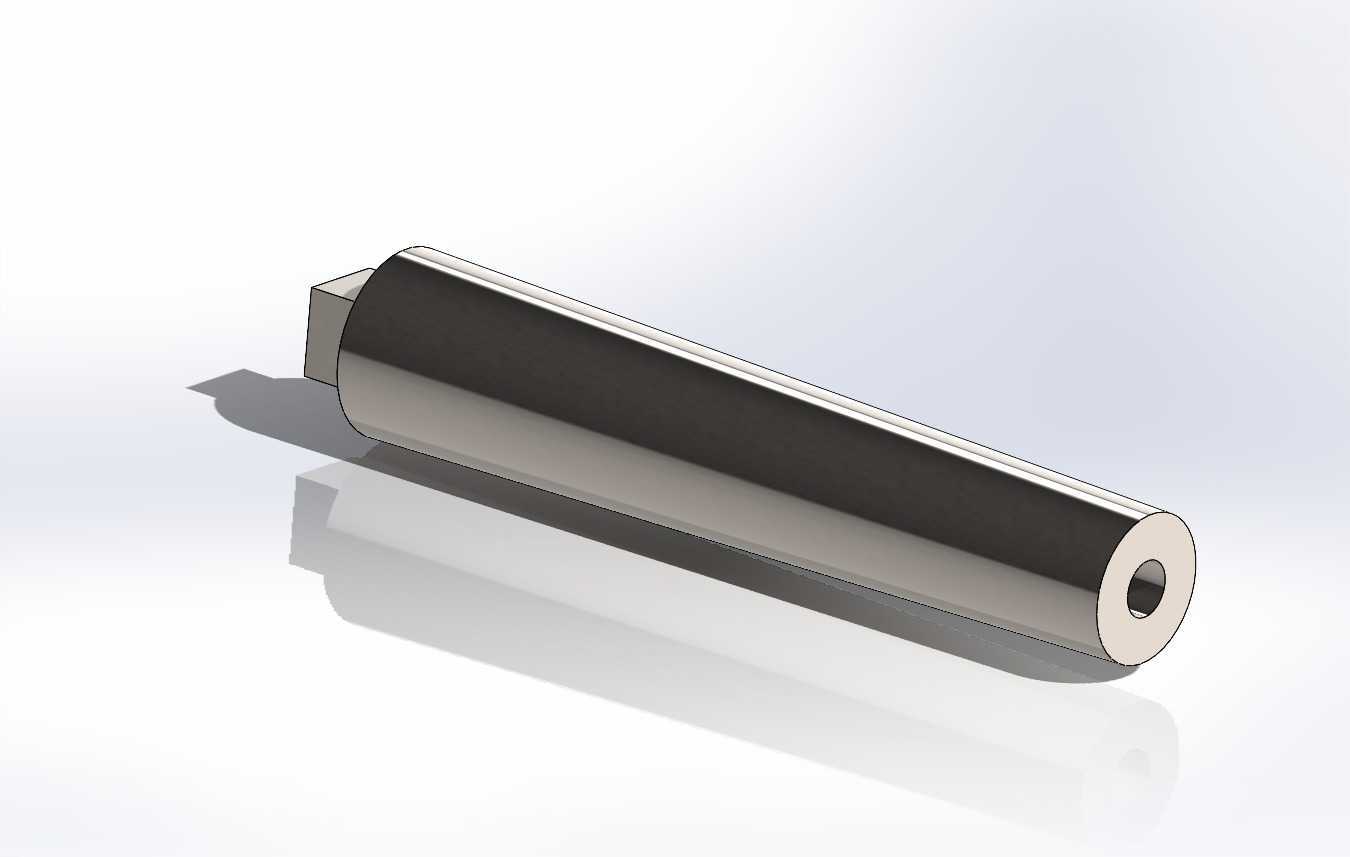

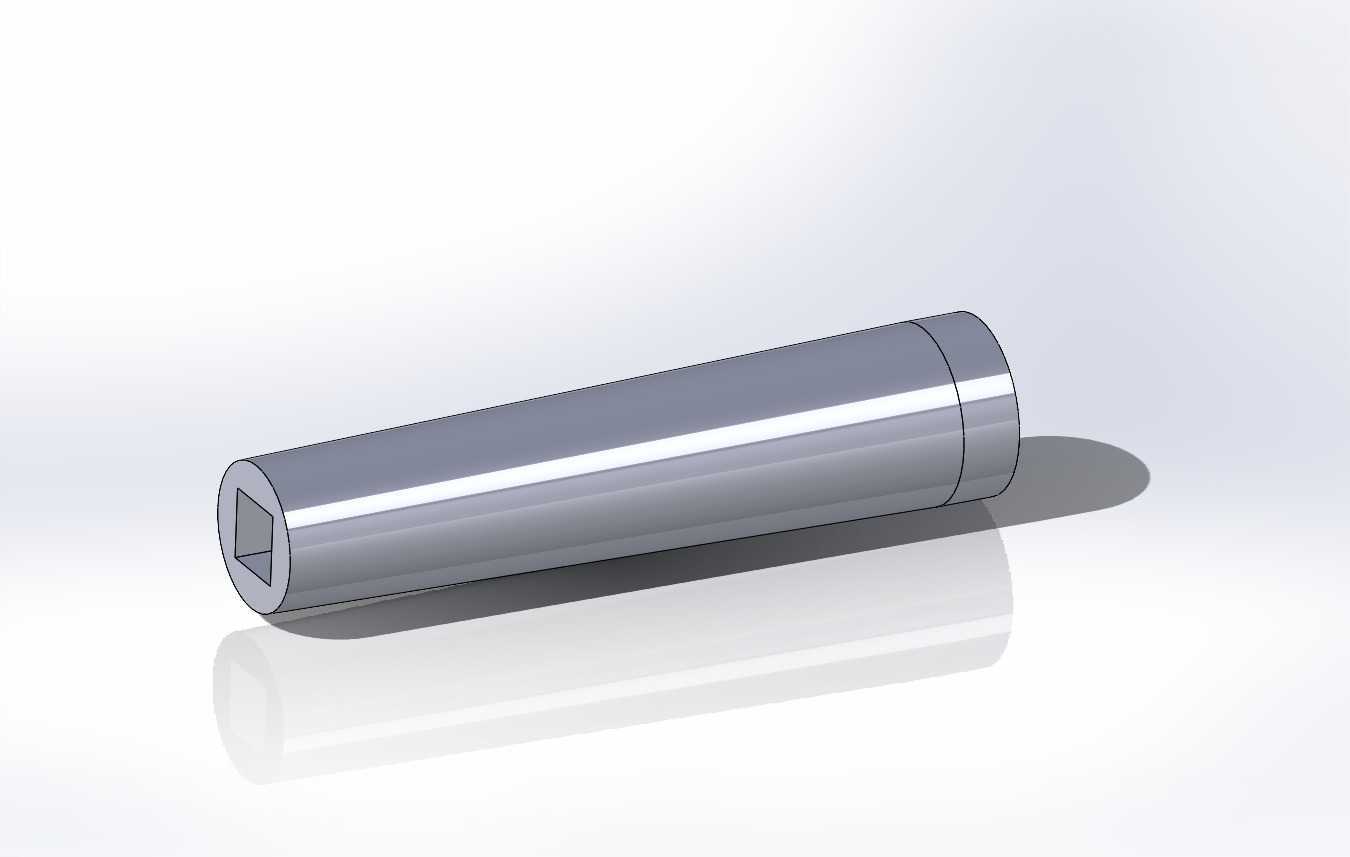

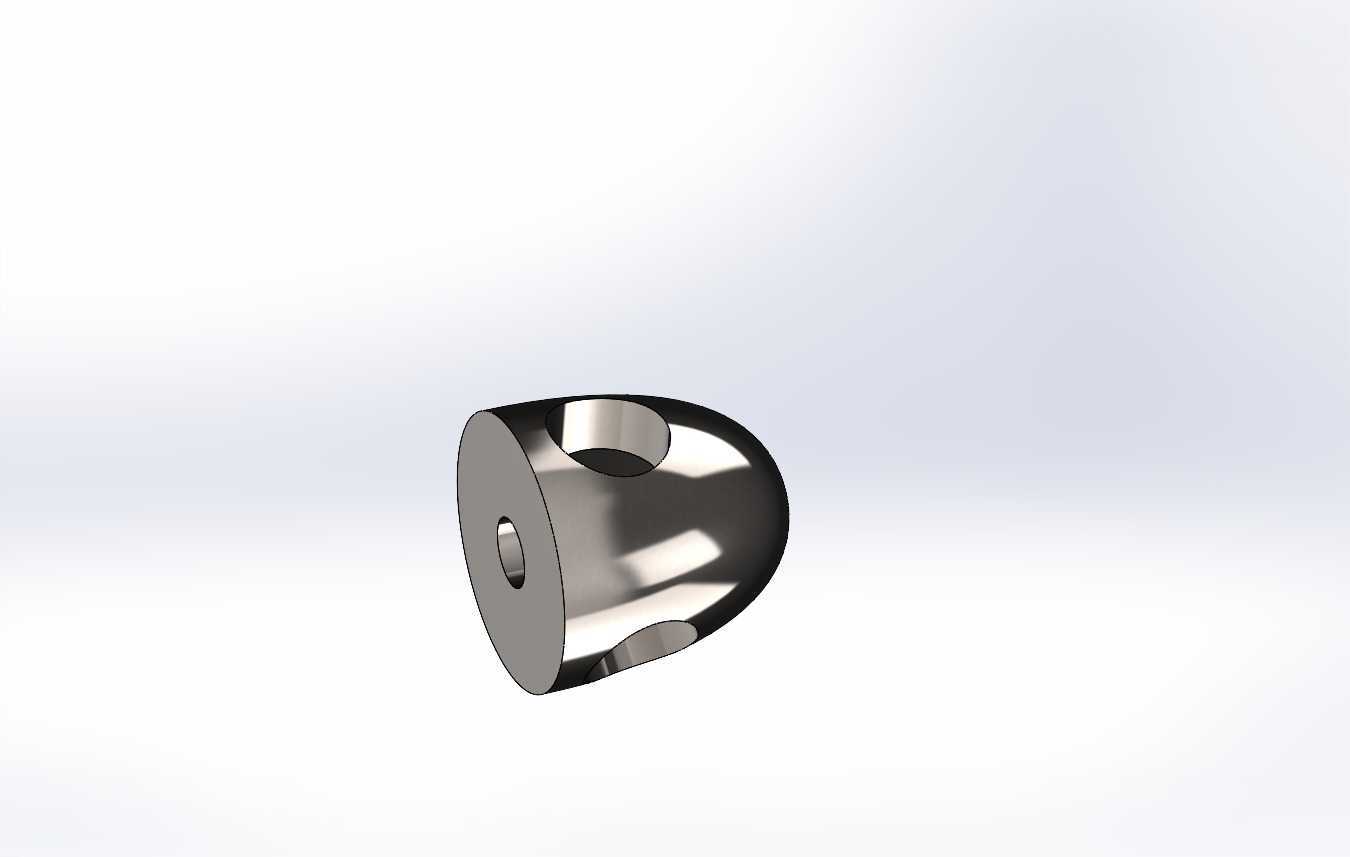

　　轮毂部分采用一体化铸造成型的结构思路，中心预留轴系安装的定位止口，三个叶片安装位呈120度均匀分布，安装面的平面度公差控制在0.1mm以内，保证三个叶片安装后动平衡精度达标，减少运行过程中的振动传递。主轴部分选取了阶梯轴结构，根据不同轴段的受力情况匹配对应直径，上端承载轮毂与叶片的径向、轴向载荷，中间位置匹配轴承安装位，下端与底座的传动结构衔接，轴肩位置都做了圆角过渡处理，避免应力集中导致的轴件疲劳断裂。

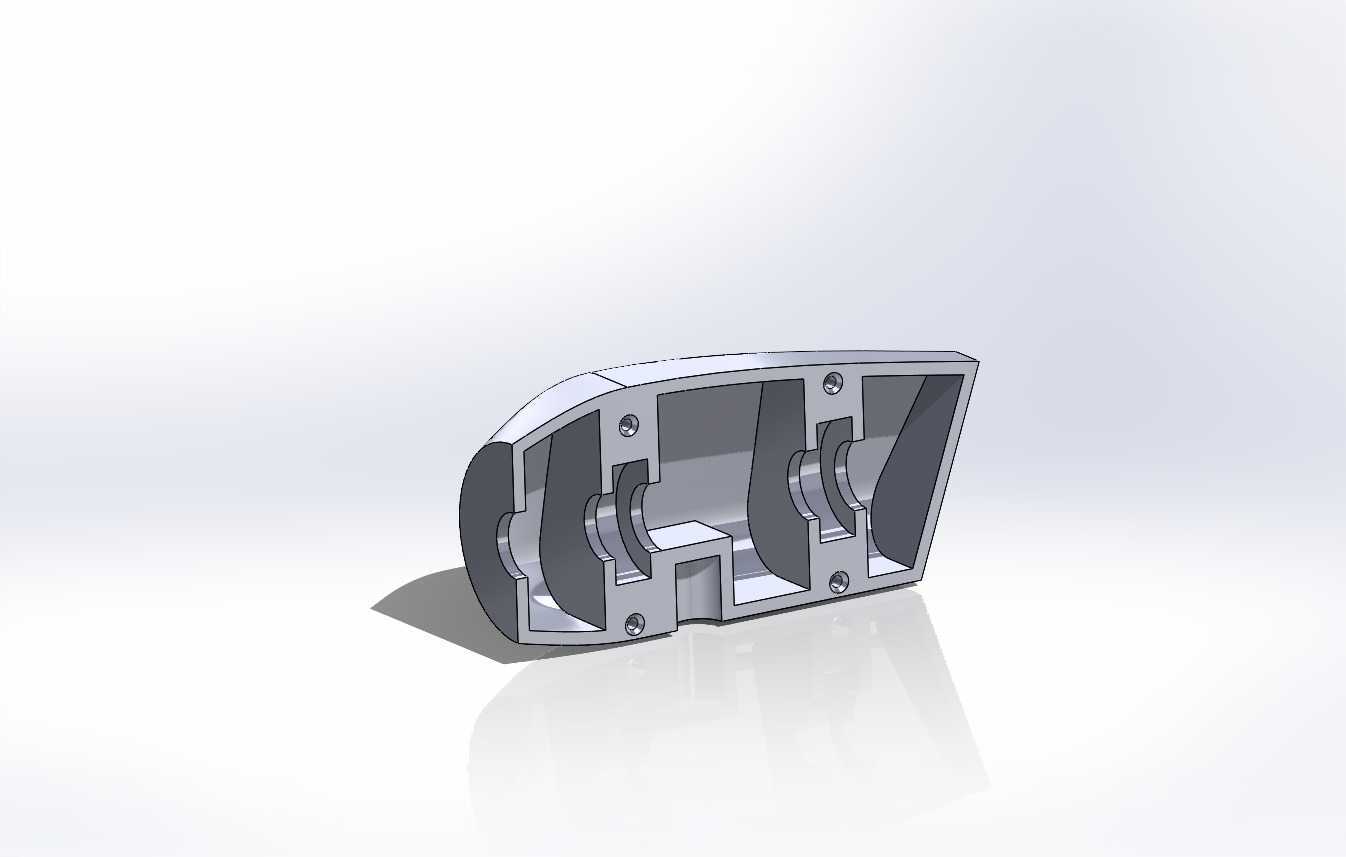

　　底座作为整个设备的承载基础，设计了带安装孔的法兰式固定结构，四个安装孔的位置尺寸匹配常规的水泥基础、钢架塔架的安装标准，安装时可以直接通过螺栓完成固定，无需额外做转接件加工；底座内部预留了轴承座、密封件的安装空间，同时兼顾了传动部件的防护需求，避免雨水、沙尘进入内部磨损运动件。整个设计过程中，所有部件的尺寸链都做了闭环校核，从叶片旋转的扫掠边界到底座安装的固定边界，都预留了足够的安全间隙：叶片旋转时的最大外轮廓与塔架的间隙控制在叶片长度的8%以上，避免运行过程中叶片与塔架发生剐蹭；底座的安装孔距按照通用小型风电塔架的上法兰尺寸设计，能够直接适配市面上多数10米以下高度的小型风电安装塔架，不需要额外定制转接结构。

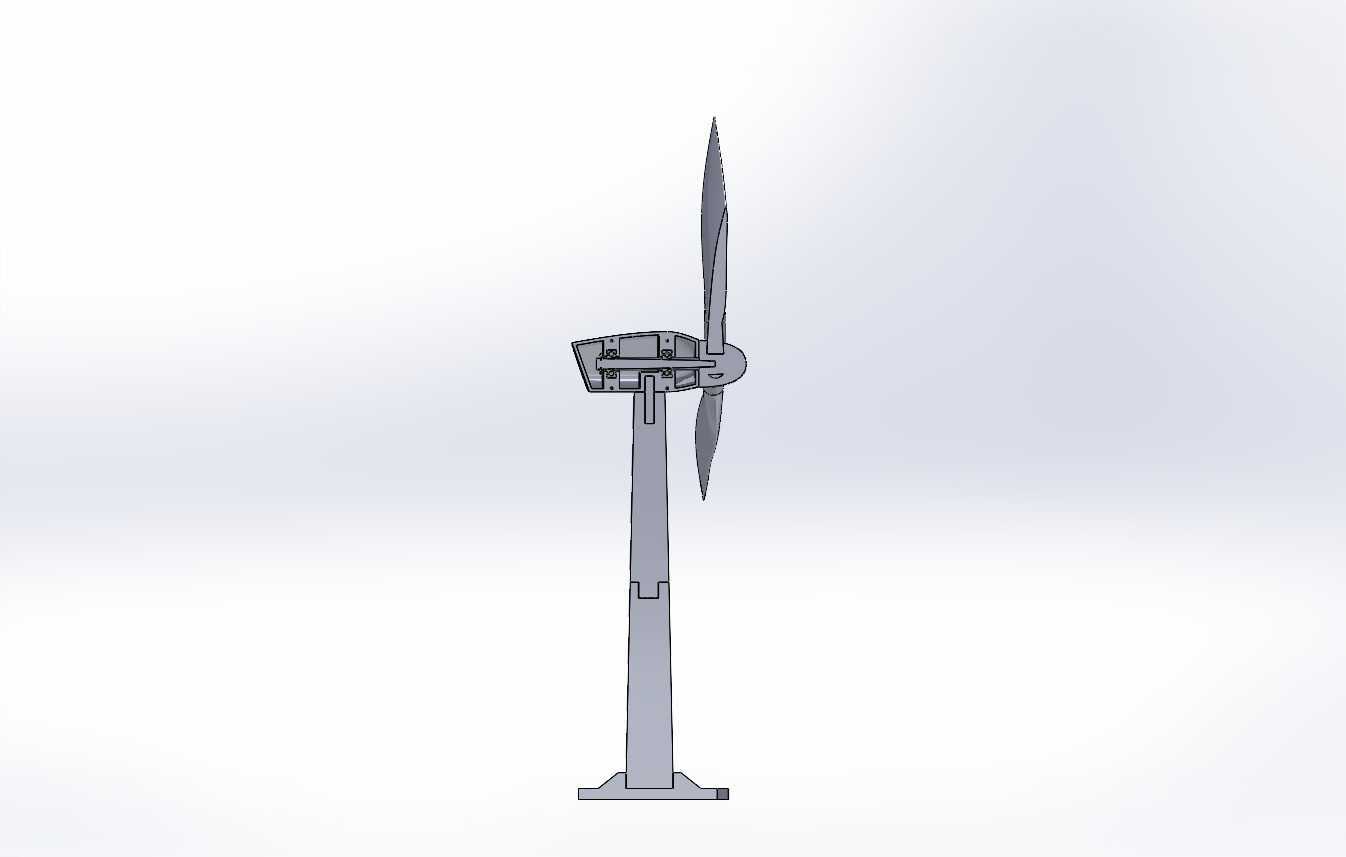

　　在结构可制造性层面，所有零部件都尽量选取常规加工工艺即可实现的结构，叶片可以通过模压成型或者数控加工完成，轮毂、底座采用常规铸造后机加工就能达到精度要求，轴类零件通过普通车床、磨床加工即可满足公差要求，没有特殊的工艺难点，方便后续小批量试制与落地部署。另外考虑到设备后期维护的便利性，各个连接位置都采用了标准件连接，叶片更换、轴承维护时不需要拆解整个设备，只需要拆卸对应位置的紧固件即可完成操作，能够大幅降低户外场景下的运维难度与成本。整个结构的受力传递路径做了清晰的规划：叶片捕捉风能产生的扭矩通过轮毂传递到主轴，主轴通过轴承将径向载荷传递到底座，再通过底座传递到安装基础，整个传力路径没有冗余结构，每个部件的受力都经过了简化校核，保证在额定风速下所有部件的安全系数都达到机械设计标准要求，不会出现局部结构过载的问题。
