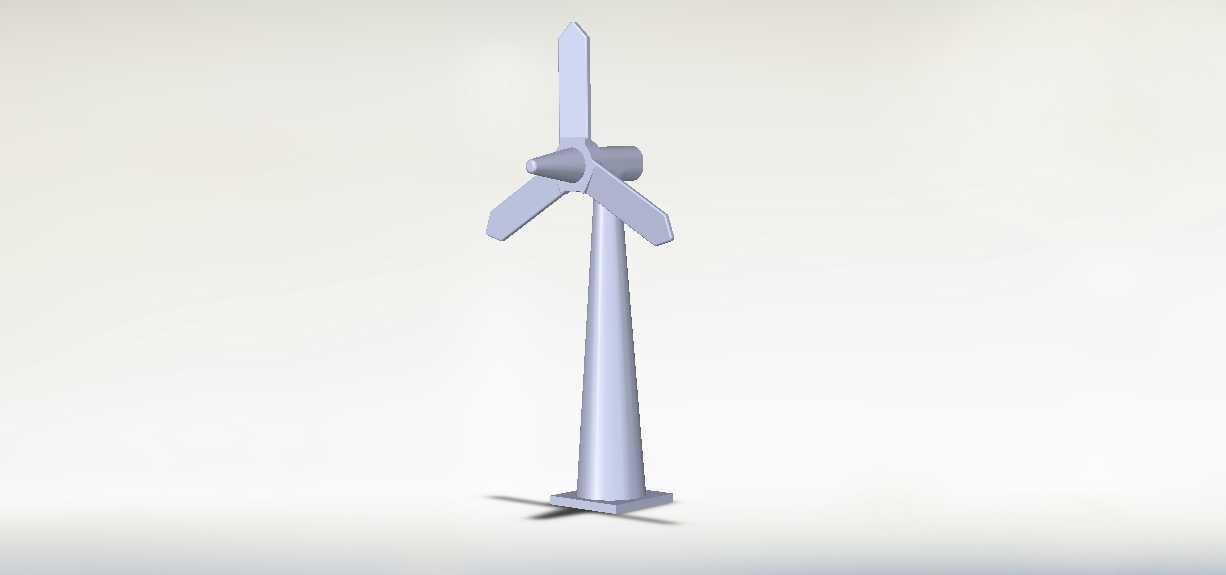

小型水平轴风力发电装置概念结构

　　这款小型风力发电装置的概念结构，核心面向分布式清洁能源科普、小型离网供电场景的原理验证需求，区别于兆瓦级商用风电机组的复杂结构，整体做了大幅简化设计，更适合教学演示、小型户外离网供电场景的原理展示使用。从结构设计逻辑来看，整体采用上风向水平轴布局，塔架为等截面圆柱式支撑结构，没有设置商用机组常见的主动偏航系统，依靠尾舵结构（概念模型中做了简化整合）实现风轮自动对风，降低结构复杂度的同时，能够满足低风速区域的基本迎风对准需求，减少不必要的传动与执行部件，适配非工业级的使用场景。

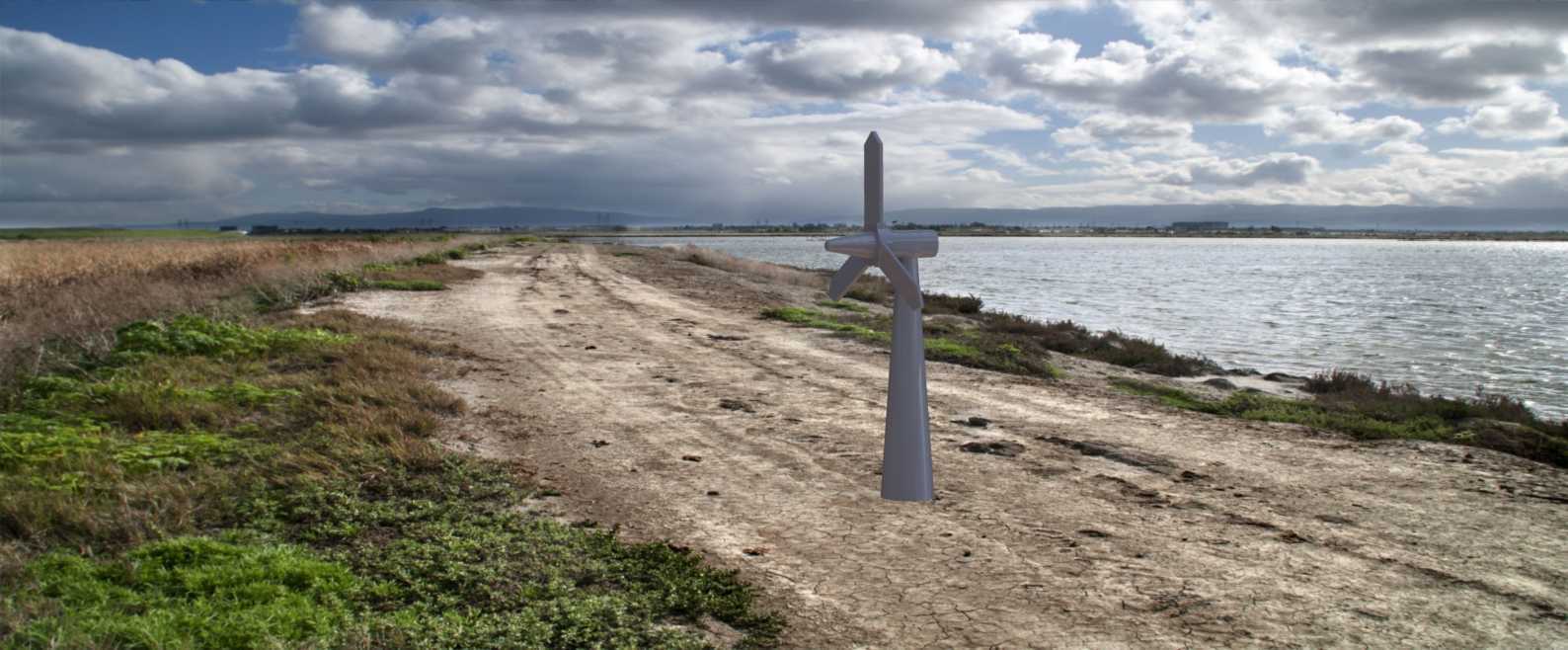

　　风轮部分采用三叶片定桨距设计，叶片翼型选用低速段升阻比表现均衡的对称翼型简化结构，没有设置复杂的变桨距调节机构，在风速超过设计阈值时依靠叶片自身的气动失速特性限制功率输出，避免转速过快损坏后端发电模块，这种设计大幅降低了结构加工与装配难度，不需要额外的变桨执行机构与控制系统，整体零部件数量仅为商用同功率等级机组的三分之一左右。机舱部分整合了传动增速结构与发电模块，概念设计中省略了商用机组常见的齿轮箱冷却、液压制动等冗余系统，将发电机直接与风轮主轴通过简易增速齿轮组连接，缩短了传动链长度，减少了传动过程中的机械损耗，同时也降低了后期维护的复杂度，不需要定期更换齿轮箱润滑油、校准制动间隙等专业维护操作，普通使用者经过简单说明即可完成基础的检查与维护。从安装边界来看，塔架底部采用法兰式安装结构，安装基础仅需要满足基础的抗倾覆要求即可，不需要像大型风电机组那样浇筑深达数米的钢筋混凝土基础，整体安装高度可根据使用场景灵活调整，在开阔无遮挡的郊野、湖滨区域安装时，塔架高度设置在3-5米即可避开地面粗糙度带来的风切变影响，获得稳定的来流风速；如果是用于教学演示场景，甚至可以将塔架高度缩短至1米以内，放置在室内风洞试验台或者户外开阔桌面即可完成风能转换的原理演示。

　　在实际用途层面，这款简化结构的风力发电装置，既可以作为中小学、高校新能源相关课程的教学演示教具，让学习者直观理解风能到机械能再到电能的转换过程，也可以经过简单的参数优化后，为野外监测站点、小型户外露营营地提供小功率的离网供电，搭配小型储能电池即可满足低功率照明、小型传感器的供电需求。设计过程中特意规避了复杂的曲面结构与特殊加工工艺，所有零部件都可以采用常见的工程塑料切削、3D打印或者薄金属板折弯加工完成，不需要专用的大型加工设备，普通的创客空间、高校工程训练中心即可完成实物的制作与装配，降低了概念落地的门槛。从功能特性来看，这款装置没有追求过高的风能利用效率，而是把结构可靠性、装配便捷性放在设计优先级的首位，所有转动部件都采用标准件轴承支撑，没有定制化的特殊传动部件，后期更换易损件时不需要单独开模定制，直接采购标准五金件即可完成替换。在外形尺寸控制上，风轮直径控制在1.2米左右，整体扫风面积能够满足100W以内的功率输出需求，在每秒8米的额定风速下即可达到设计输出功率，能够适配大部分内陆平原、湖滨区域的常年平均风速条件，不需要专门选择风能资源特别丰富的风口区域安装。

　　结构设计时还特意考虑了运输便利性，塔架采用分段式插接结构，风轮叶片与机舱采用快拆式连接，不需要专用工具即可完成整机的拆解与组装，拆解后所有部件都可以放入普通家用轿车的后备箱，方便在不同的使用场景之间转运，不需要大型吊装设备即可完成现场组装，大幅降低了安装与转运的成本。不同于商用风电机组需要考虑极端风况下的抗台风、抗覆冰等复杂工况设计，这款概念装置的设计工况聚焦于日常常规风速场景，结构强度预留1.5倍的安全系数即可满足使用需求，不需要使用高强度合金钢等特殊材料，塔架采用普通铝合金管材即可满足强度要求，叶片采用PVC或者ABS工程塑料制作即可，整体材料成本控制在极低的水平，适合非商业化的个人制作、教学演示场景使用。
