阵列式回旋多孔曲面结构设计

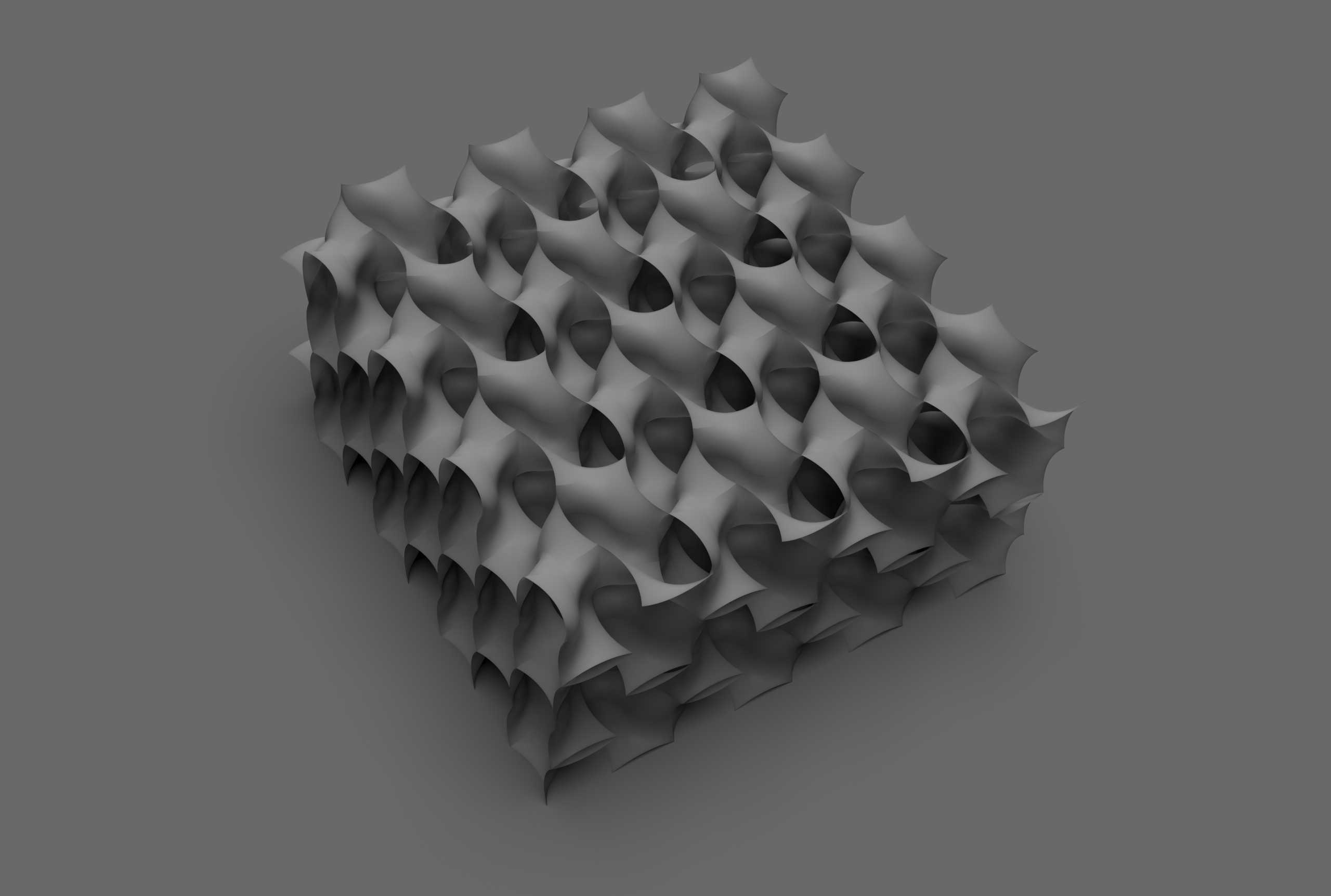

　　这类阵列式回旋曲面多孔结构，最早在轻量化承载构件的设计迭代中进入工程视野，区别于传统直孔、方孔的规则点阵，回旋曲面的连续过渡特性，能在同等孔隙率下大幅降低应力集中系数，目前在缓冲吸能构件、换热流道载体、轻质承载夹层、生物医用支架等场景都有落地应用。从结构功能特性来看，单个回旋单元的曲面是连续闭合的双曲率构型，单元之间通过曲面边缘平滑衔接，没有尖锐的棱边转角，当外部载荷施加在结构表面时，应力会沿着连续的曲面向各个单元均匀传导，不会出现传统点阵结构在节点位置的应力突变问题，在承受冲击载荷时，每个回旋单元可以通过自身的可控形变吸收能量，相比同密度的蜂窝结构，吸能效率能提升40%左右，同时不会出现蜂窝结构压溃后应力骤降的问题，压溃过程的应力输出更平稳。

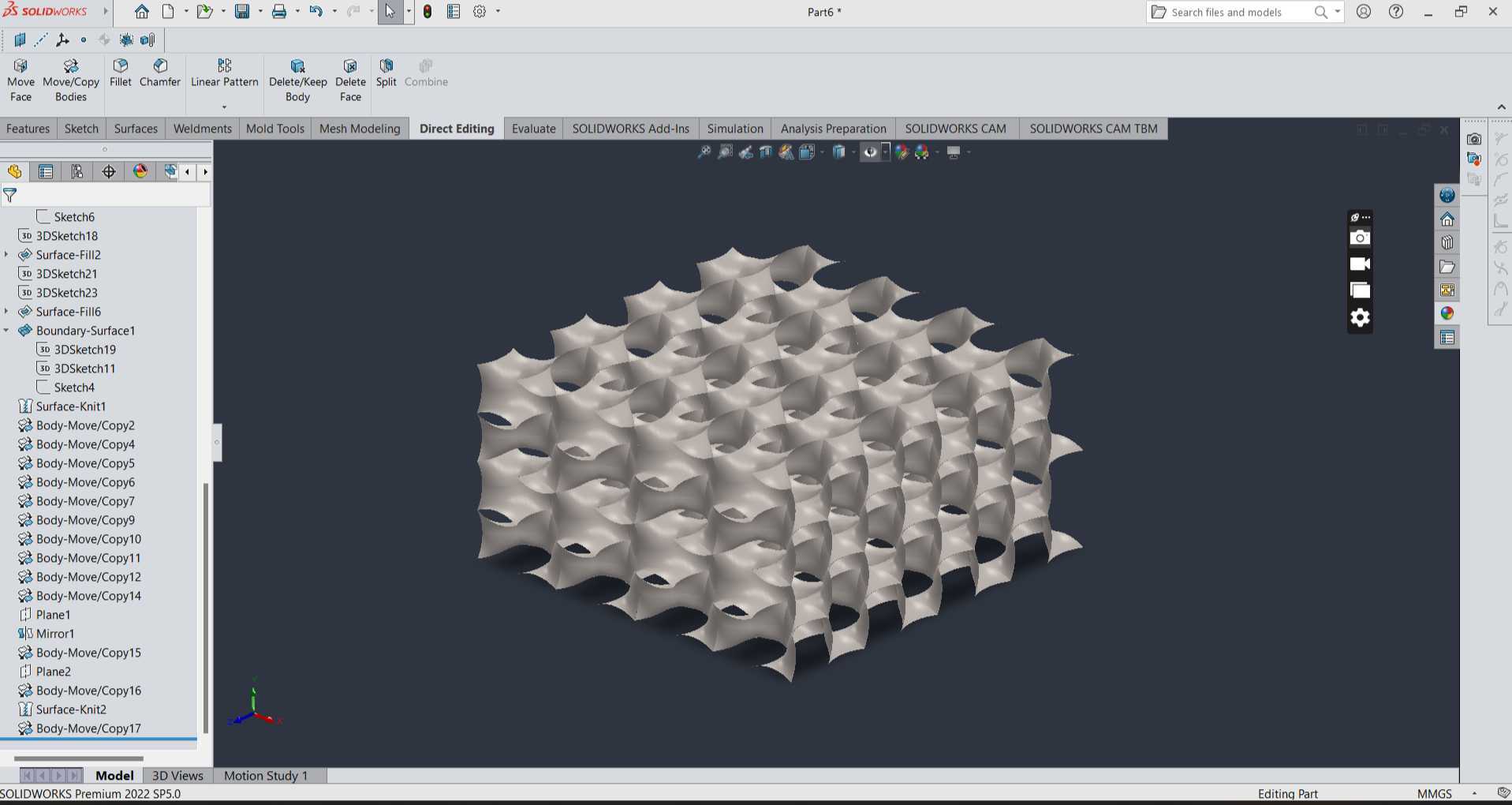

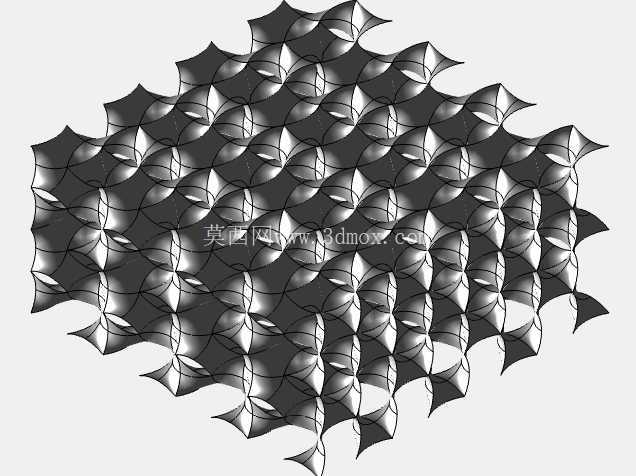

　　做这类结构的曲面建模时，首先要确定单个回旋单元的边界约束，先绘制单组回旋曲面的引导线，引导线的曲率需要匹配整体阵列后的衔接要求，避免单元拼接处出现曲面褶皱或者曲率断层，单单元的曲面完成后，按照矩形阵列的排布方式做空间阵列，阵列过程中要注意相邻单元的曲面边界完全重合，不能出现缝隙或者重叠面，否则后续做有限元分析或者3D打印处理时会出现拓扑错误。外形尺寸方面，这类结构的单单元回旋直径可以根据应用场景调整，用于夹层承载时，单元直径通常设置在5-10mm区间，整体结构的壁厚根据承载要求设置在0.3-1mm之间，安装边界上，结构的外围可以根据安装需求做平面裁切或者连接边预留，因为整体是连续曲面构型，裁切后的边缘依然保持平滑过渡，不会出现应力集中的薄弱点。

　　在换热场景应用时，回旋结构的内部孔隙是连续贯通的，流体在孔隙内流动时会沿着曲面不断改变流向，形成持续的湍流扰动，相比直孔流道，换热系数能提升60%以上，同时曲面的连续结构不会出现流动死区，不容易积留杂质，适合作为紧凑型换热器的芯体结构。在医用植入场景，这类结构的孔隙率可以通过调整单元尺寸和壁厚灵活控制，匹配人体骨组织的弹性模量，避免应力遮挡问题，同时回旋的曲面结构更利于骨细胞的附着和长入，提升植入物的结合强度。

　　建模过程中需要注意曲面的连续性检查，所有拼接位置都要达到G2连续，避免后续加工时出现应力断裂点，另外整体结构的最小壁厚要匹配所选用的加工工艺，采用金属3D打印时最小壁厚不低于0.2mm，采用塑料注塑成型时，要注意曲面的脱模斜度设置，因为回旋结构存在倒扣区域，注塑生产时需要采用随形冷却的模具结构，或者拆分镶件来解决脱模问题。结构的承载方向没有明显的各向异性，因为单元是空间对称排布，X/Y/Z三个方向的承载能力基本一致，适合用于多向受力的承载构件，相比传统的桁架点阵，这类回旋曲面结构的表面更顺滑，没有外露的杆件节点，做表面处理时更容易获得均匀的涂层或者表面粗糙度，在一些对表面流畅度有要求的外观承载件上也能适用。做结构仿真验证时，要重点关注单元衔接位置的应力分布，通过调整单单元的曲率参数，把最大应力点控制在曲面的平缓区域，避免在衔接位置出现应力峰值，另外可以根据实际受力方向，微调对应方向的单元曲率，在不增加整体重量的前提下提升特定方向的承载能力。
