农业实验用小型禽蛋孵化设备结构设计

　　这套小型孵化设备的结构设计，最初是面向高校农业科研团队的小批量禽蛋孵化实验需求开发，区别于工业级大规模孵化厂房使用的层架式大型孵化机，该设备更适配实验室场景下的小样本对照实验、教学演示以及小规模特种禽蛋孵化需求，整体采用封闭箱体式布局，外部框架为规整的立方结构，安装边界可适配常规实验室台面，无需额外搭建固定基座，底部预留平整支撑面，放置时可直接贴合实验台台面，整体外轮廓尺寸控制在单人可徒手搬运的范围内，方便不同实验区域间的转移调整。

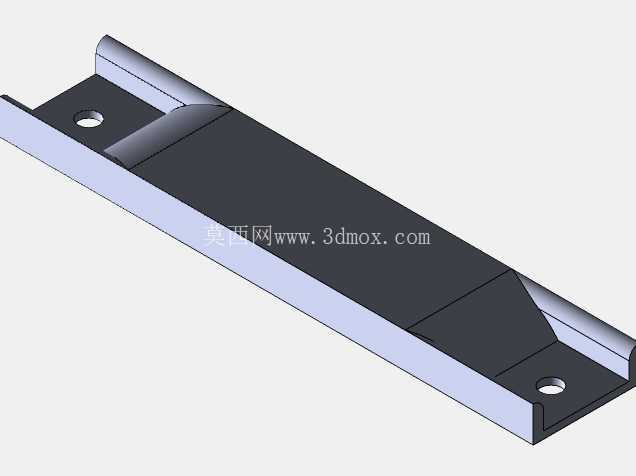

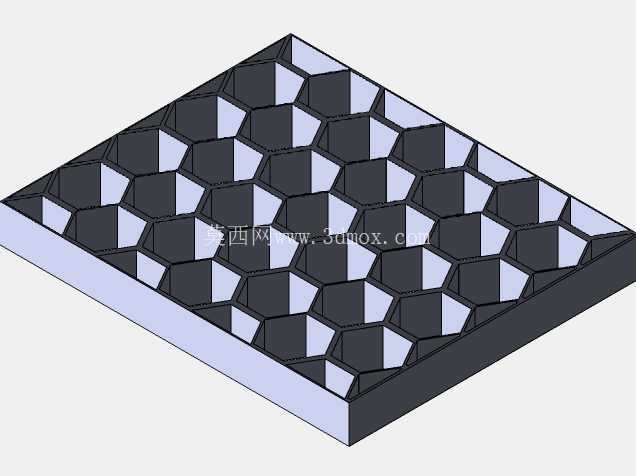

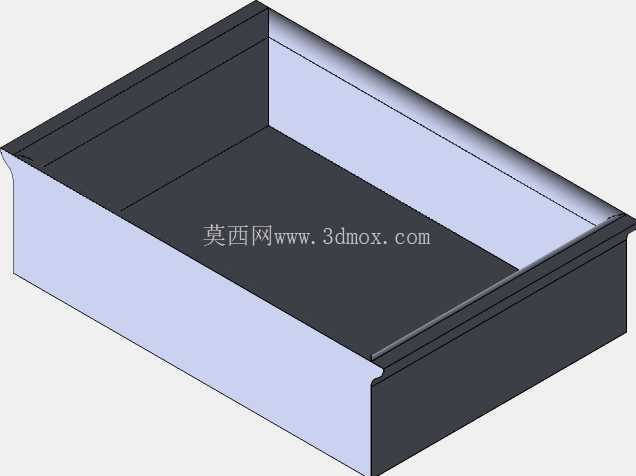

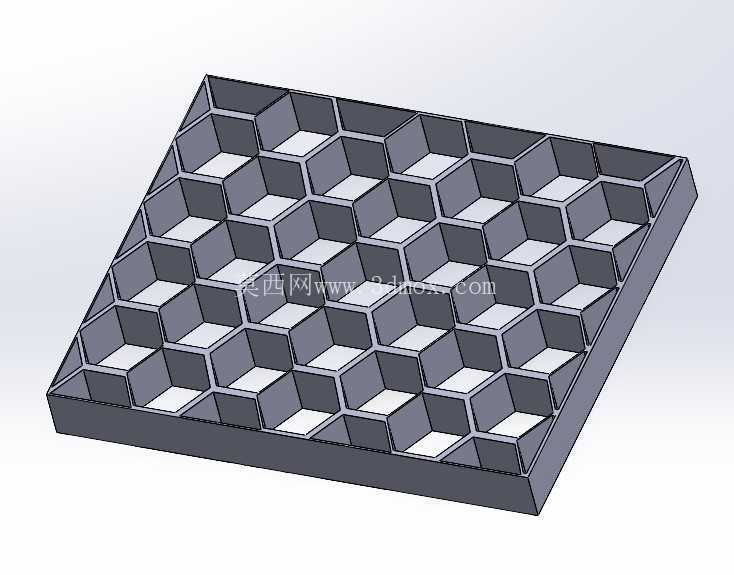

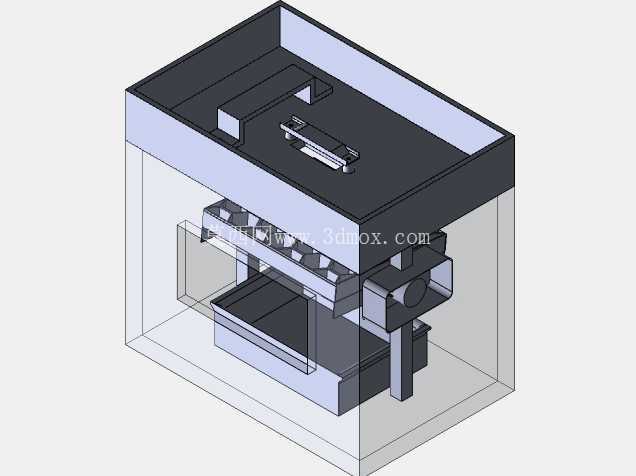

　　设备内部腔体做了分层结构设计，上层为控制组件安装区，预留了温控模块、翻蛋驱动组件的安装位，所有走线槽沿箱体侧壁内侧排布，避免与内部蛋架结构产生运动干涉，中层为蛋架承载区，设计了可适配多规格蛋托的安装滑轨，可根据实验禽蛋的尺寸更换对应规格的蛋托，无需调整整体机架结构，蛋架与驱动组件的连接位置做了快拆设计，日常清洁消毒时可直接将蛋架整体抽出，无多余的紧固件拆卸步骤。下层为温湿度循环风道区，风道沿腔体四周做环形布局，避免直吹禽蛋表面造成局部温湿度偏差，进风口设置在箱体侧下方，出风口沿腔体顶部均匀排布，保证内部腔体各个位置的温湿度场均匀性，经实际测试，腔体内不同点位的温度偏差可控制在较小范围内，满足禽蛋孵化过程中对环境参数稳定性的要求。

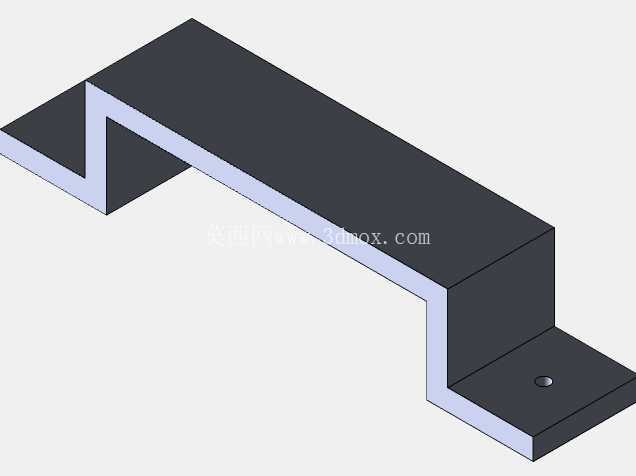

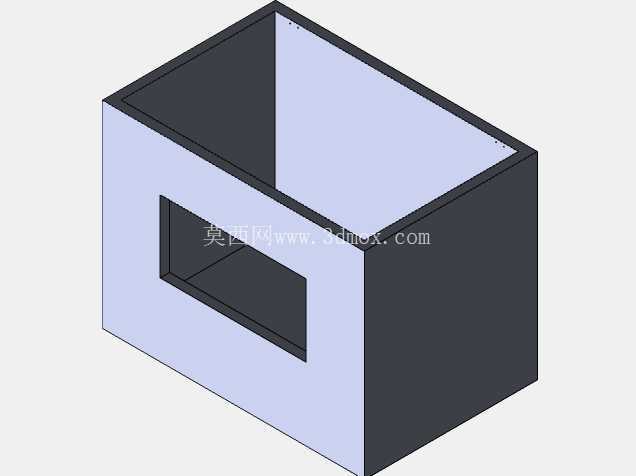

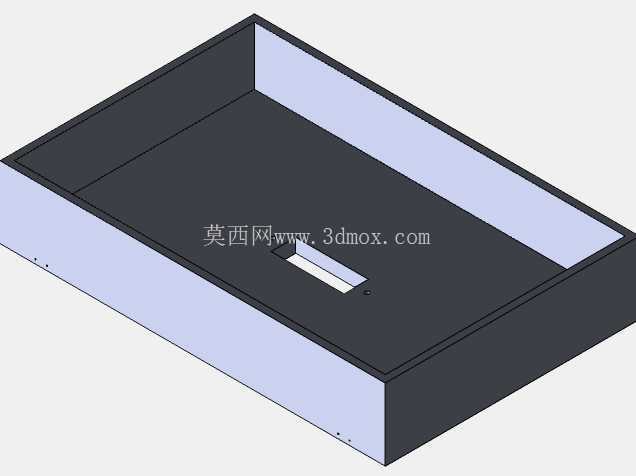

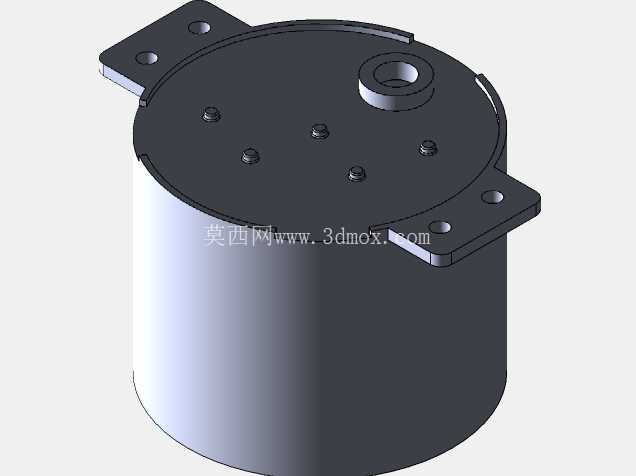

　　箱体侧壁采用双层结构设计，中间预留空气隔热层，减少外部环境温度变化对腔体内部参数的影响，同时降低设备运行过程中的能量损耗，观察面采用透明可视板材，无需开启箱门即可直接观察内部禽蛋的孵化状态，减少开门次数带来的温湿度波动。翻蛋机构采用低转速平稳驱动设计，运行过程中无明显晃动，避免翻蛋动作对禽蛋造成机械损伤，翻蛋角度可根据不同禽蛋的孵化需求做对应调整，驱动组件的安装位置做了密封处理，避免孵化过程中产生的高湿空气侵蚀驱动部件，延长组件使用寿命。设备顶部设置了嵌入式的把手结构，搬运时可直接握持，无需额外加装外凸的搬运部件，保持整体外观的规整性，箱体各个拼接位置都做了密封胶条安装槽，组装时嵌入密封胶条即可保证整体腔体的密封性，避免温湿度流失。

　　在结构设计过程中，优先考虑了实验场景下的使用便利性，所有需要日常维护、清洁的部件都采用无工具快拆结构，控制模块的安装位预留了通用的安装孔位，可适配市面上常规的小型孵化温控模块，无需额外定制转接支架，蛋架的层间距可根据实际使用需求做小幅调整，适配不同孵化阶段的样本放置需求。风道内部预留了加湿模块的安装位，可根据实验需求选配超声加湿或者水盘自然蒸发加湿组件，两种加湿方式的安装接口通用，更换时无需改动风道结构。设备的供电接口设置在箱体后侧下方，走线位置避开人员操作的正面区域，避免实验操作过程中误碰线缆，整体结构没有多余的外凸部件，放置在实验台面上不会占用过多的操作空间，相邻设备可紧密排布，适合多组对照实验同时开展。从结构强度角度考虑，箱体框架采用薄壁加筋的设计方式，在保证整体结构刚性的前提下尽可能降低设备自重，蛋架承载位置做了局部加厚处理，可承受满负载蛋托的重量而不产生形变，长期使用也不会出现框架变形导致的门体密封不严、蛋架运动卡滞等问题。
