两款电动自行车车架结构三维设计

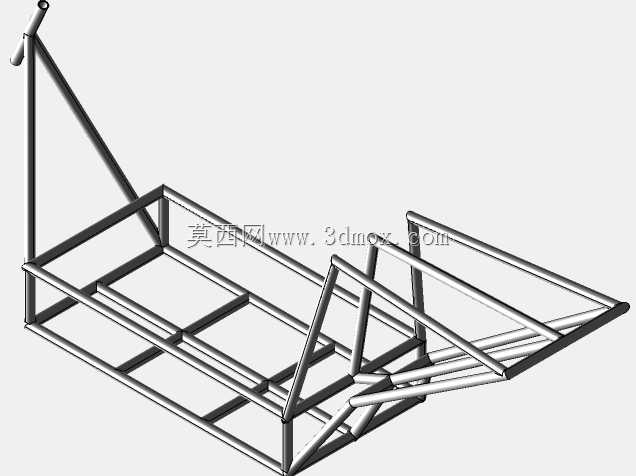

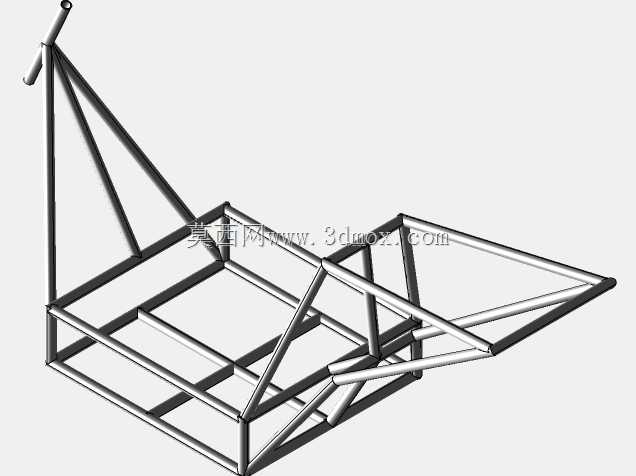

　　日常做两轮代步车结构开发时，车架作为核心承载基体，所有部件的安装定位、载荷传递都要依托这个基础框架，这次的两款车架结构，都是围绕民用短途代步场景做的适配设计，可直接作为备用车架替换件，也能搭配对应车轮总成完成整车的基础装配。先从实际使用场景来说，这类车架主要面向城市日常通勤、短距离代步的电动两轮车使用，日常承载除了骑行者的体重，还要考虑后置储物筐载重、路面颠簸带来的冲击载荷，以及电池组件、电控模块、车把转向机构、鞍座、脚踏部件的安装固定需求，两款不同的结构分别适配不同的电池布局与整车造型定位，一款偏向于后置电池的经典款布局，另一款则适配中置电池的低重心设计需求。从设计思路上看，两款车架全部采用圆管焊接的框架式结构，

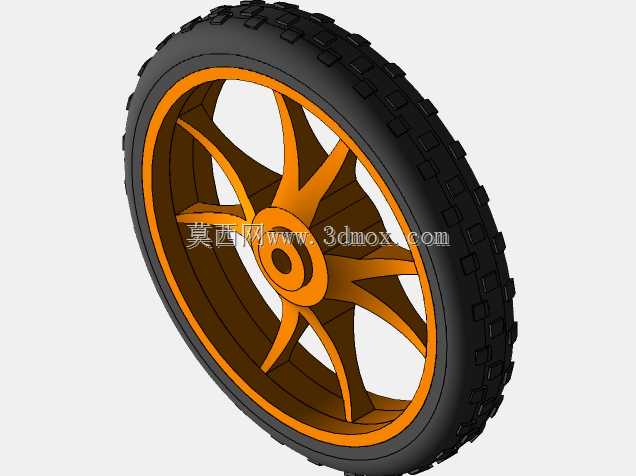

　　这种结构的优势在于管材本身的抗弯抗扭性能优异，在同等重量下比钣金冲压结构的刚度表现更好，同时圆管的弯折、焊接工艺成熟，量产时的加工成本可控，适合民用代步车的批量生产需求。设计过程中首先确定的是整车的安装边界，首先是车轮安装位的开档尺寸，前后轮的轴安装位置要匹配常规14寸、16寸民用电动自行车的轮组规格，保证轮组安装后不会出现蹭架、转向干涉的问题；其次是转向立管的角度，按照常规代步车的骑行几何设定，后倾角控制在合理范围，既保证低速骑行时的转向灵活性，也能避免高速行驶时的摆头问题。结构上，主承重梁采用了更大管径的圆管，从转向立管位置一直延伸到后轴安装座，形成连续的载荷传递路径，骑行过程中路面的冲击会通过后轴传递到后叉结构，

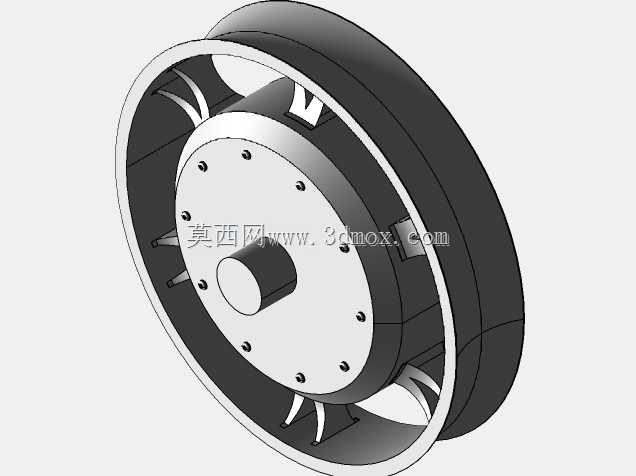

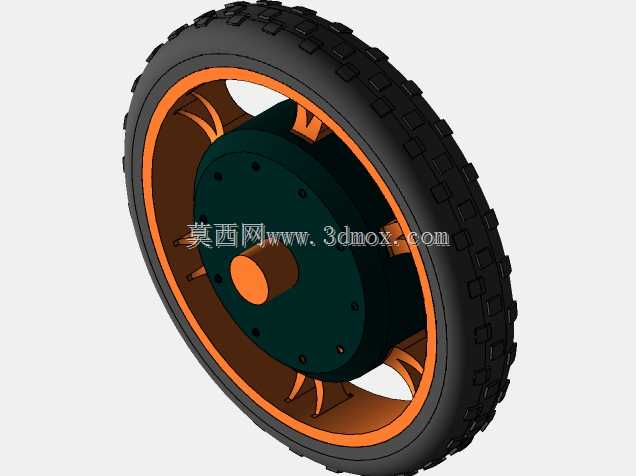

　　再通过斜撑梁分散到主横梁与鞍座立管位置，避免应力集中在单个焊接点位置。两款车架的差异主要集中在中部承载区域，其中一款的中部框架做了分层设计，上层预留了鞍座管的安装套管，下层的矩形框架空间专门用来放置铅酸电池组，框架的内部尺寸刚好匹配常规48V12Ah电池组的外形，周边预留了电池固定锁扣的安装孔位，不需要额外加装电池吊架；另一款的中部斜梁做了下沉设计，中置的安装位可以放置更大容量的锂电池组，降低整车重心，提升骑行时的稳定性，后叉位置的结构也做了加强，额外增加了斜向支撑管，适配更大功率的后驱电机安装，应对更大扭矩输出时的结构强度需求。安装边界方面，除了轮组与转向机构的安装位，车架上还预留了标准的安装点位：鞍座立管的内径匹配通用27.

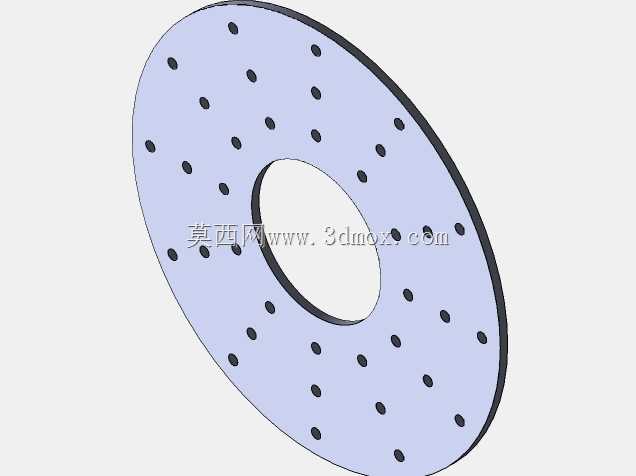

　　2mm规格的鞍座管，不需要额外定制配件；后平叉位置预留了碟刹安装座或者抱刹安装位的固定孔，可适配不同配置的制动系统；车架前部预留了车篮、前灯的安装支架焊接位，后部预留了后货架、挡泥板的固定孔位，所有安装孔位的位置度公差都控制在装配允许范围内，保证配套的标准件可以直接装配，不需要二次打孔修配。从结构强度的设计考量上，所有管材的连接位置都做了相贯线切割处理，保证焊接时管材之间的贴合缝隙足够小，焊接后的连接强度更高，在应力集中的位置，比如后轴安装座、转向立管与主梁的连接位置、鞍座立管与横梁的连接位置，都额外增加了小的三角支撑结构，利用三角形结构的稳定性提升局部刚度，避免长期使用后出现焊缝开裂、结构变形的问题。实际使用中，这类框架式管材车架的维护成本也很低，一旦出现局部磕碰变形，只需要更换对应位置的管材或者重新焊接校正即可，不像一体压铸结构的车架一旦损坏就需要整体更换，作为备用车架使用时，适配性更强，可以兼容市面上多数常规规格的电动自行车通用配件，不需要专门定制配套零件，降低替换维修的成本。另外设计时也考虑了生产加工的便利性，所有管材的弯折半径都符合常规弯管机的加工范围，没有过小半径的弯折，避免弯管过程中出现管材起皱、壁厚减薄超标的问题，所有焊接位置都处于容易施焊的角度，不需要特殊的焊接工装就能完成批量焊接作业，适合中小规模的整车厂或者配件厂生产加工。
