工业级废金属破碎回收处理设备结构

在再生资源回收加工的生产场景中，废金属破碎环节是整条回收产线的核心前置工序，直接决定后续金属熔炼、重铸的原料纯净度与加工效率。这套废金属破碎处理设备的三维结构，完整覆盖了从进料、破碎、出料到电控配套的全模块设计，可适配废钢边角料、废五金件、报废小型金属构件等多种常见废金属原料的破碎加工需求，对接金属熔炼、浇铸工序时，能将不规则废金属原料加工成尺寸均匀的团状料粒，有效降低熔炼环节的能耗，提升金属液的纯净度，减少杂质带入浇铸环节产生的铸件缺陷。

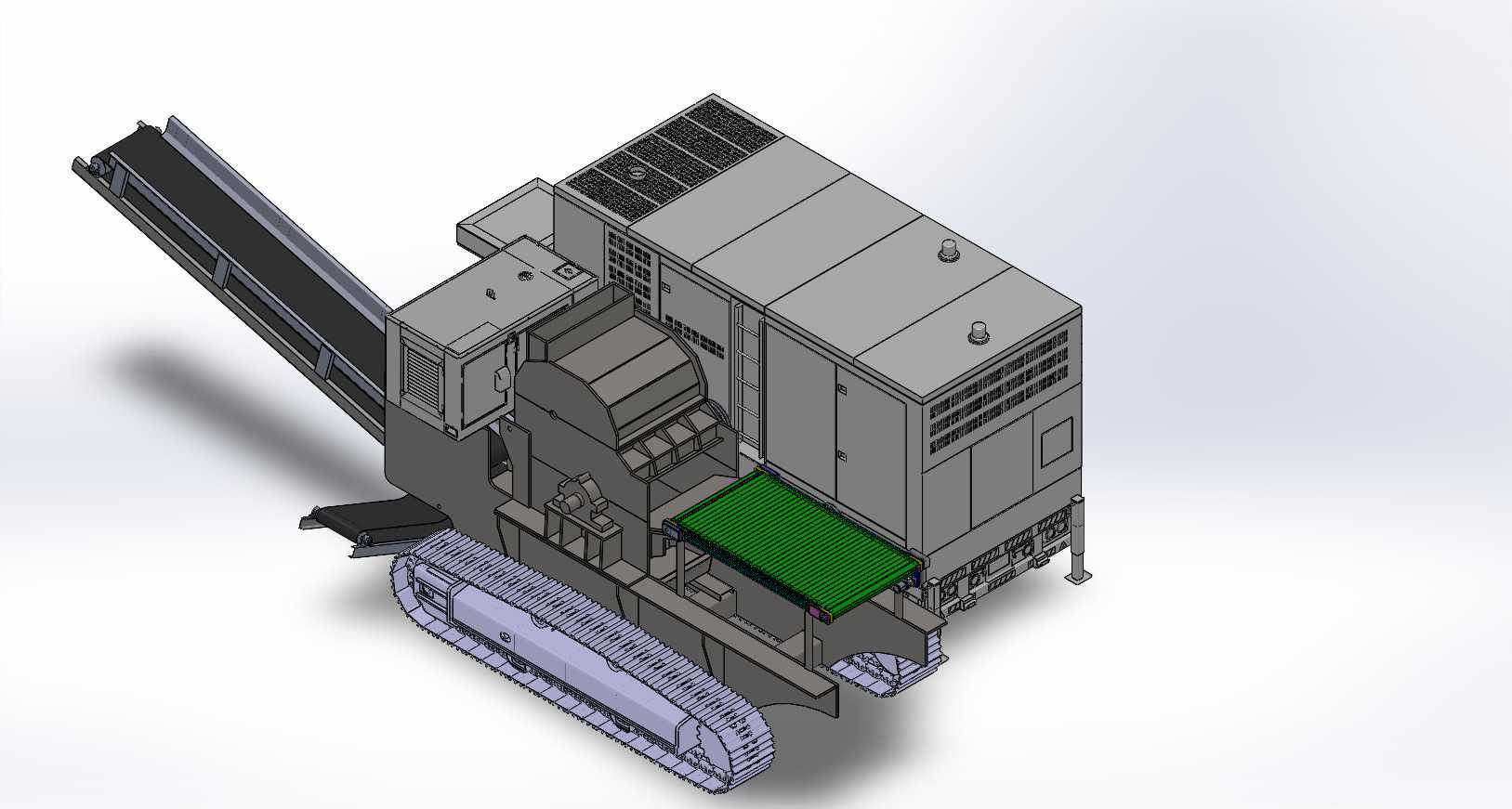

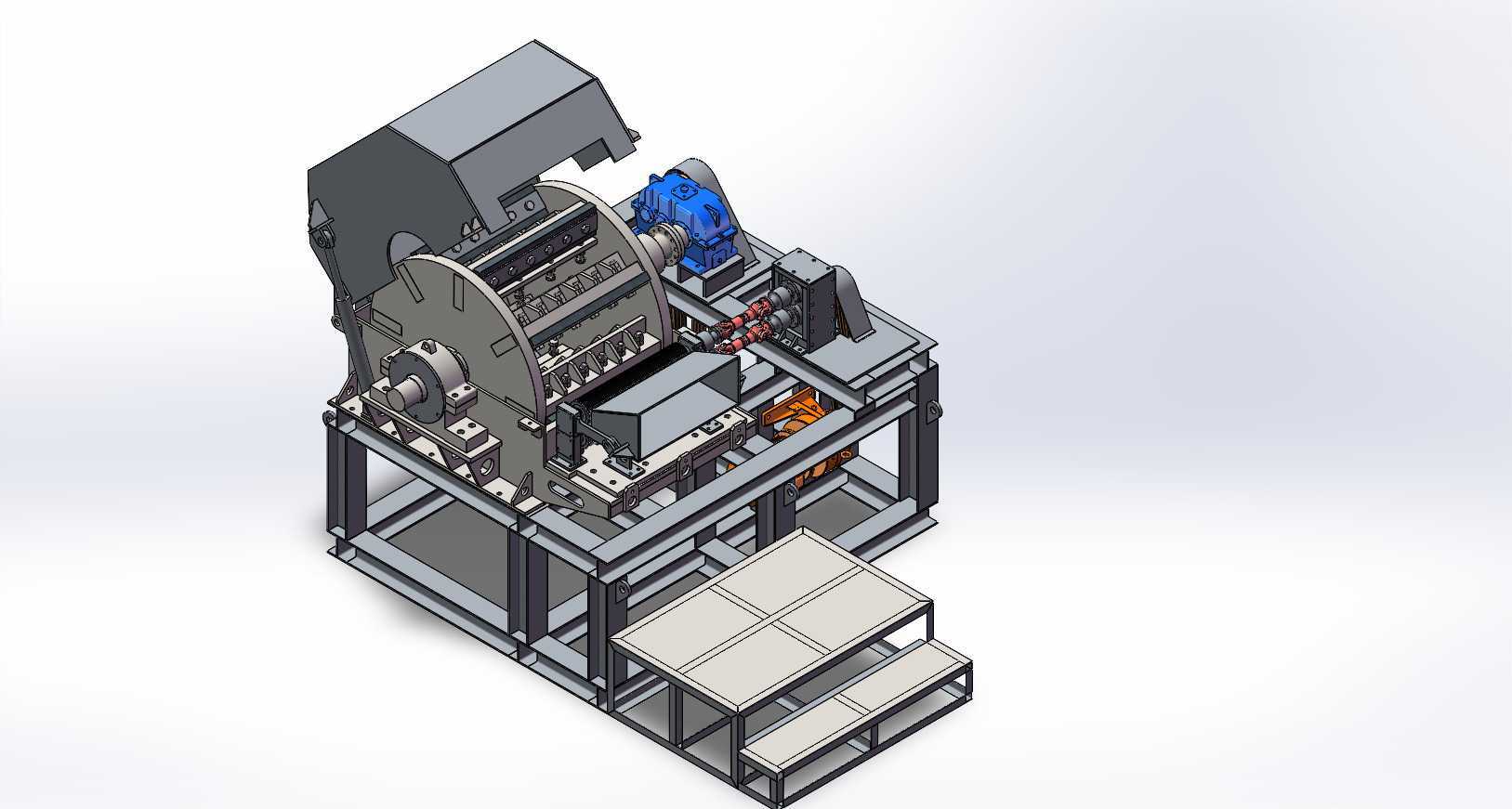

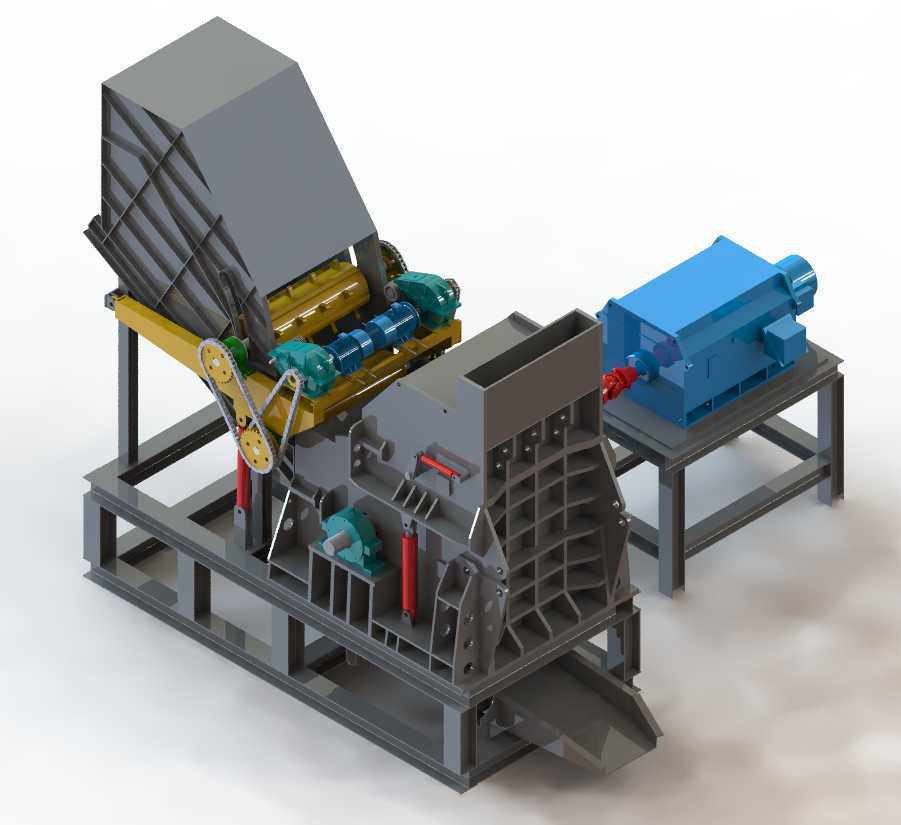

从结构设计逻辑来看，设备主体采用卧式集成布局，将破碎腔、传动机构、动力单元整合在同一焊接机架上，机架底部预留了二次灌浆的安装基准面，安装时可直接通过地脚螺栓与混凝土地基固定，无需额外搭建分体式安装平台，能减少产线搭建时的土建施工量。破碎腔上部设置倾斜式进料导槽，导槽末端延伸至破碎腔内部的压料机构上方，可避免进料过程中物料飞溅弹出，进料导槽的安装角度设置为32度，既能够依靠物料自重实现顺畅进料，又不会因为角度过陡导致物料冲击速度过快损伤破碎腔内部的刀组结构。破碎腔内部采用双轴交错刀组设计，动刀与定刀的间隙控制在3mm以内，可将投入的废金属物料剪切、撕扯成符合尺寸要求的料粒，破碎腔侧壁设置有可开启的检修门，日常更换磨损刀头、清理腔体积料时无需拆解上部进料结构，大幅缩短设备维护的停机时间。

设备的动力传动单元布置在主机身侧方，采用带传动搭配齿轮减速的结构，可将电机输出的高转速低扭矩动力转换为破碎轴所需的低转速大扭矩动力，传动部位外侧设置全封闭的安全防护罩，避免生产过程中杂物卷入传动部件引发安全事故。主机身侧面设置有手轮调节机构，可根据待破碎物料的硬度、尺寸特性，调整压料机构的下压行程，适配不同规格物料的破碎需求，避免过硬物料进入破碎腔时造成刀组卡滞、电机过载的问题。出料端配套倾斜式输送结构，可将破碎完成的料粒直接输送至后续的磁选、清洗工序，实现破碎工序与后续分选工序的无缝衔接，减少中间物料转运的人工投入。

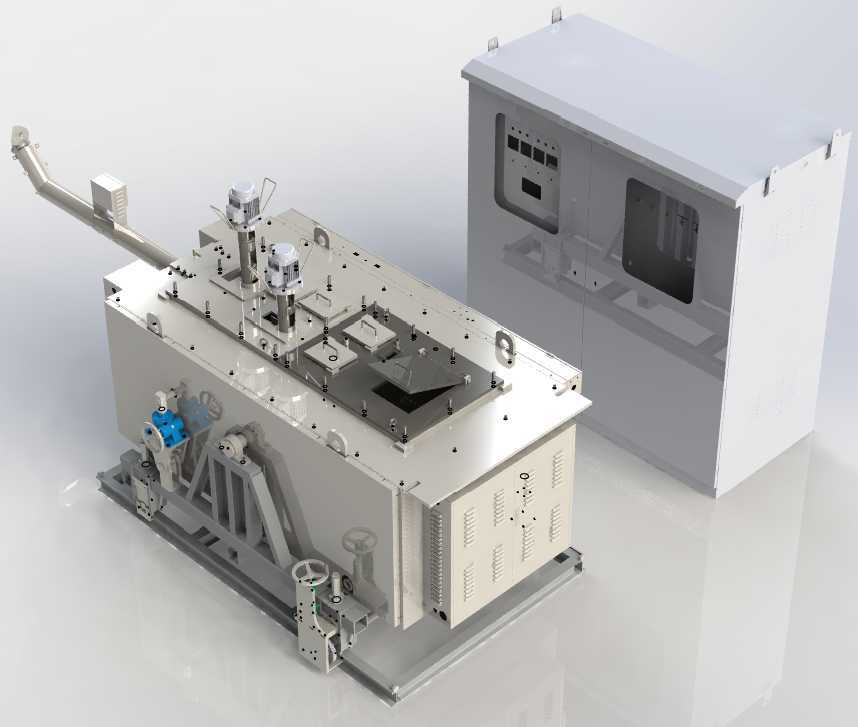

配套的电控柜采用独立分体式布局，与主机身之间预留1.2米的安全操作间距，柜体下部设置电缆走线槽，可将动力线缆、控制线缆规整收纳，避免生产现场金属碎屑掉落损伤线缆绝缘层。电控柜面板上设置有运行状态指示灯、电流显示表、紧急停止按钮，操作人员可在设备运行过程中实时监测主机负载状态，遇到卡料等异常情况时可第一时间切断设备动力。柜体侧面设置通风散热栅格，内部预留PLC控制器、交流接触器、热继电器等电气元件的安装位，可根据产线自动化需求，加装自动进料控制、过载反转保护、故障报警等扩展功能。

从安装边界尺寸来看，整套设备（含电控柜）的横向安装跨度为4.8米，纵向安装深度为2.2米，主机顶部距离安装基准面的高度为2.1米，进料口的操作高度为1.1米，适配常规车间的人工上料或机械臂自动上料作业需求，设备运行时的振动幅度控制在0.2mm以内，常规工业厂房的混凝土地基即可满足安装承重要求，无需额外做减震基础。在产线布局时，可根据车间的实际空间走向，调整出料输送结构的朝向，适配直线型、L型等不同布局的回收加工产线，设备的各模块之间采用螺栓连接的装配式结构，长途运输时可将电控柜、出料输送结构拆分装运，到达现场后按照装配定位标记即可快速完成组装调试，大幅缩短产线的安装周期。

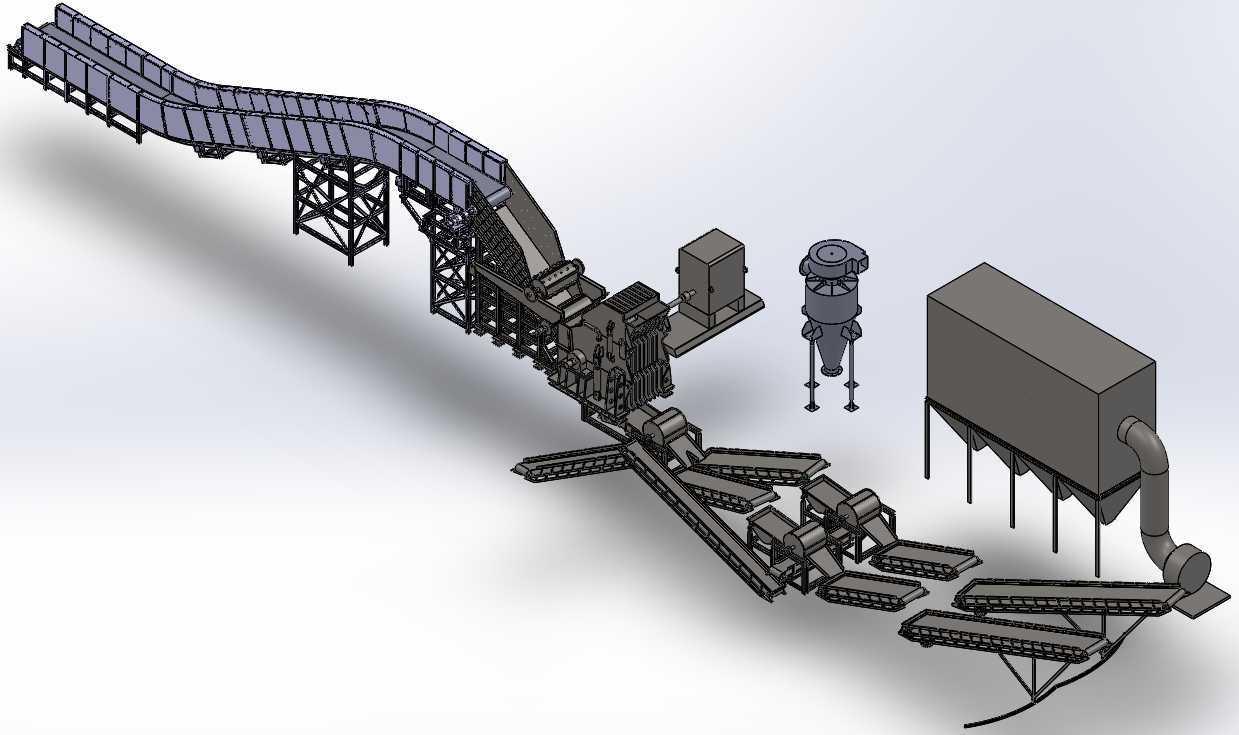

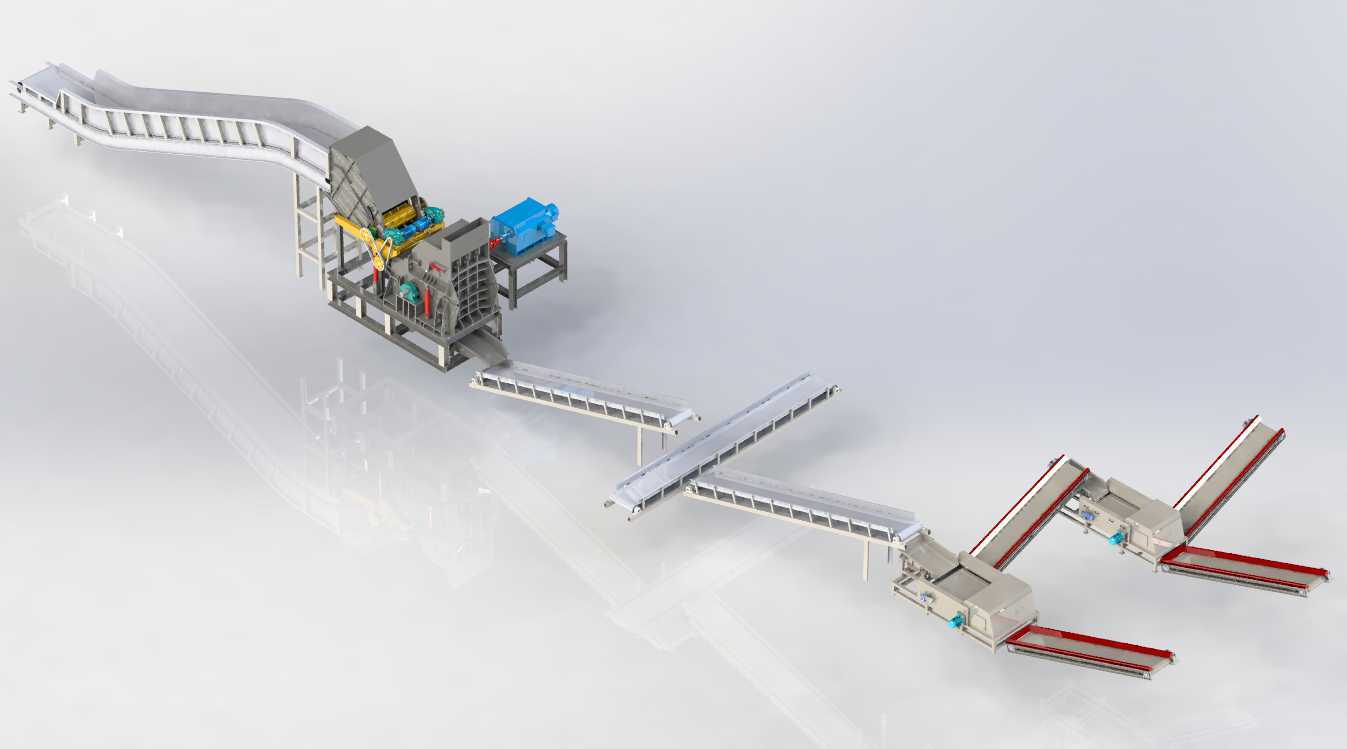

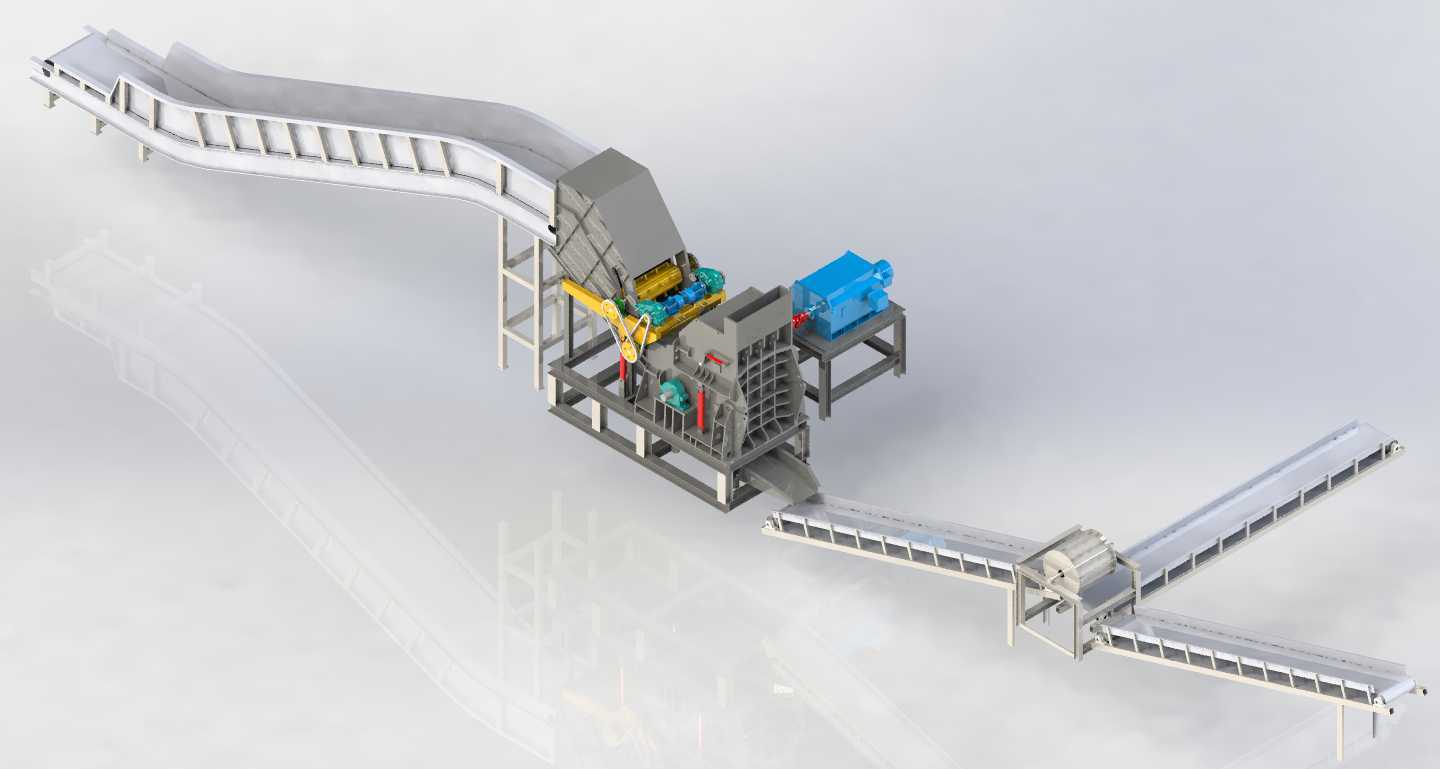

在实际生产应用中，这套设备可单独作为小型废金属回收站点的核心加工设备，也可多台串联搭配分选、除尘、压块设备组成规模化的废金属回收加工生产线，处理后的废金属料粒可直接送入中频熔炼炉进行重铸，相较于直接投入大块废金属原料，使用破碎后的料粒熔炼可缩短15%左右的熔炼时间，降低10%左右的单位能耗，同时料粒之间的间隙更小，可提升熔炼炉的单炉投料量，提升整体生产效率。设备的易损件均采用标准化的模块化设计，刀头、衬板等磨损件可直接快速更换，无需对主体结构进行二次加工，降低设备长期运行的维护成本。
