卧式双缸废金属压块打包设备结构

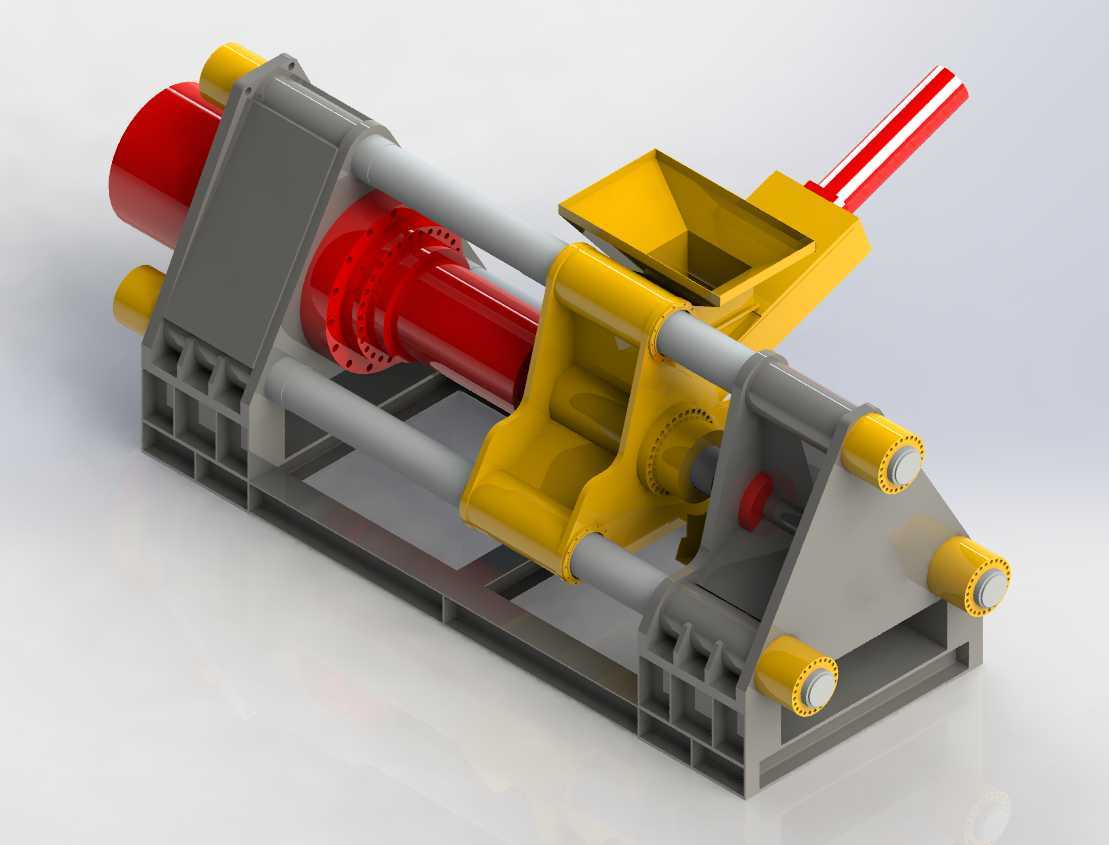

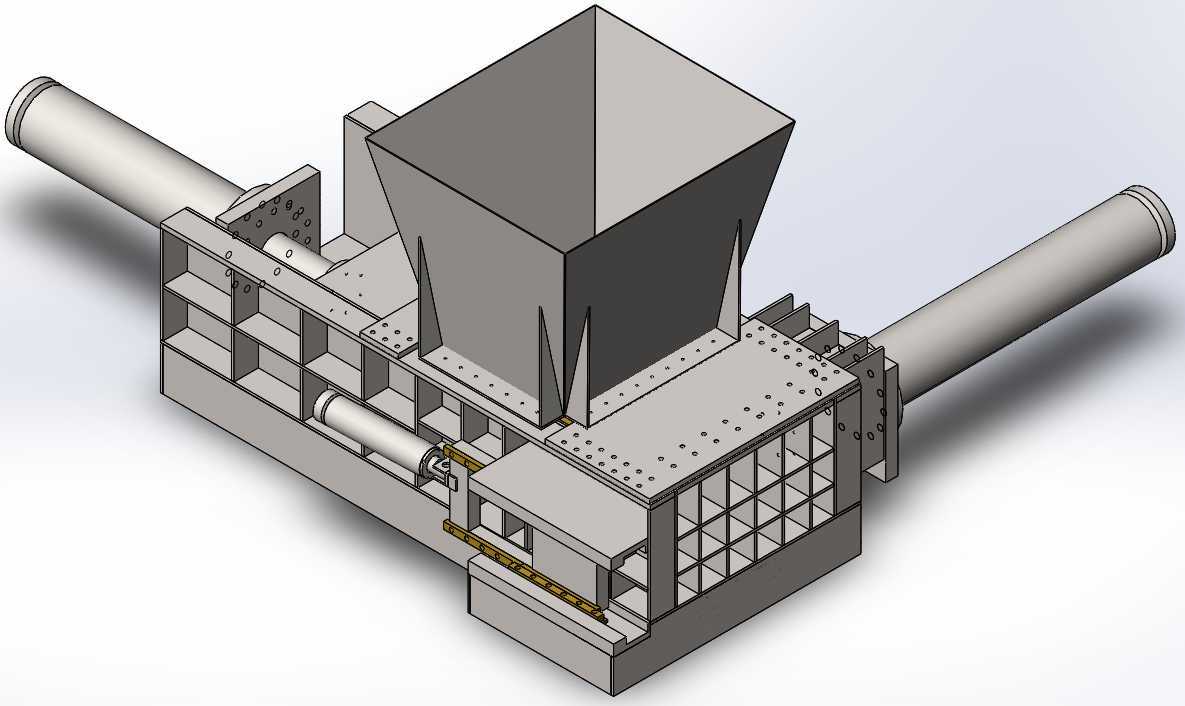

　　在再生资源回收加工、报废金属拆解、机械加工边角料处理的作业场景中，松散废金属的转运与回炉一直是成本管控的核心痛点——车削产生的钢屑、拆解得到的废钢散料、冲压边角料堆积密度极低，常规散装运输不仅单车装载量不足额定载重的三成，入炉熔炼时还会因空隙过大导致热效率骤降，甚至出现架桥卡料的问题，这款卧式双主缸结构的废金属压块设备，正是针对这类工况完成的结构设计。从整体布局来看，设备采用卧式三梁四柱式承载框架，两根水平布置的导向光轴贯穿前后承压端板与压头滑座，替代传统焊接导轨的结构，既降低了压头往复运动的摩擦阻力，也能通过光轴的圆柱面自动补偿少量安装同轴度误差，避免压头运行卡滞。

　　前端主压油缸采用大缸径柱塞式结构，提供压制成型的主推力，侧方布置的辅助油缸负责料门锁紧与出料推块动作，料斗设置在机架中部上方，采用敞口倒梯形结构，适配叉车、皮带输送机的上料高度，无需额外搭建过高的上料平台，减少现场安装的土建工作量。设计过程中，承压端板与压头滑座均采用箱型焊接结构，内部布置纵横交错的加强筋板，在压制大尺寸厚壁废钢料时，可将集中载荷均匀分散到整个框架截面，避免局部应力集中导致的端板变形；压头工作面堆焊耐磨合金层，应对废金属边角的刮擦磨损，延长易损件更换周期。

　　设备的安装边界需要结合现场作业动线规划，整机沿主缸轴向的长度需预留油缸检修抽芯空间，侧方预留液压站的摆放与管路检修位置，进料口上方需避开厂房行车的运行路径，出料端对接成品料块的输送或暂存区域。从功能逻辑上，松散废金属从上方料斗落入压制腔后，侧缸先行动作关闭锁止料门，主缸带动压头缓慢推进，先对松散料进行预压排气，待压头压力升至设定阈值后切换为高压工进，将废金属压缩至设定尺寸的致密料块，保压数秒后主缸泄压回程，侧缸带动料门开启，推块缸将成型料块从压制腔推出至出料溜槽，整个动作循环可通过PLC实现全自动控制，仅需一名操作人员完成上料巡检即可。

　　不同于立式压块设备对厂房高度的要求，这款卧式结构可适配常规层高的工业厂房，机架底部通过地脚螺栓与混凝土地面固定，无需额外做重型设备基础，对于中小型废品回收站、机加工车间的边角料就地处理场景适配性更强；压制腔的截面尺寸经过优化，成型后的料块尺寸适配主流中频炉的入料口径，无需二次剪切破碎即可直接投炉，减少后续加工工序。液压管路采用沿机架侧边布置的硬管配合油缸接口处的软管连接，硬管通过管卡固定在机架焊接支座上，避免设备运行过程中管路振动磨损，液压阀组集成安装在主缸侧方的阀座上，缩短管路长度以降低压力损失，提升动作响应速度。在结构细节处理上，导向光轴的表面做高频淬火处理，硬度达到HRC55以上，配合压头滑座内的自润滑铜套，可在长期往复运动中保持导向精度，避免压头偏磨导致的密封圈损坏；料门与压制腔的贴合面设置可更换的耐磨密封条，防止压制过程中细碎金属屑从缝隙挤出，减少现场清理工作量。
