废金属回收处理用剪切设备结构设计

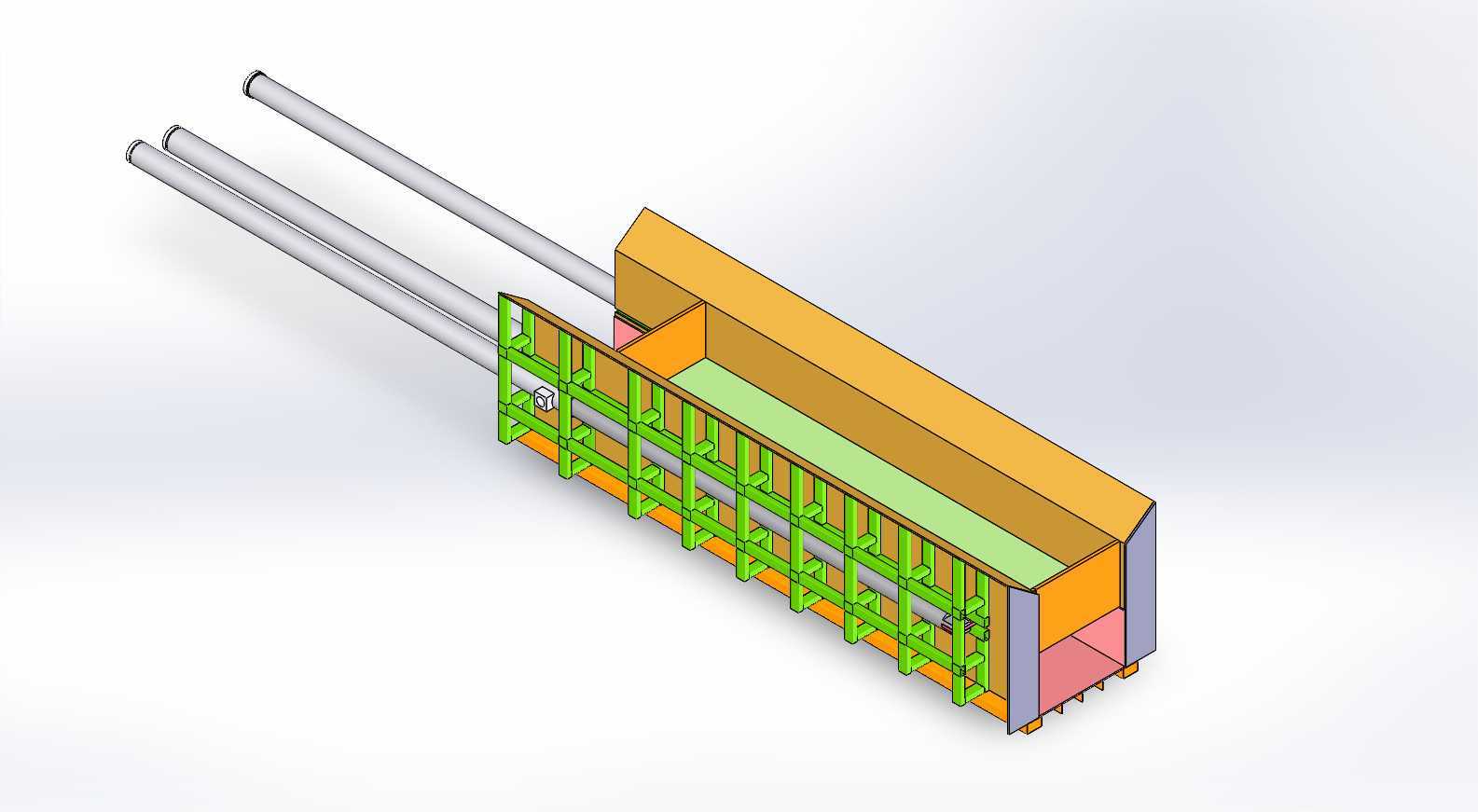

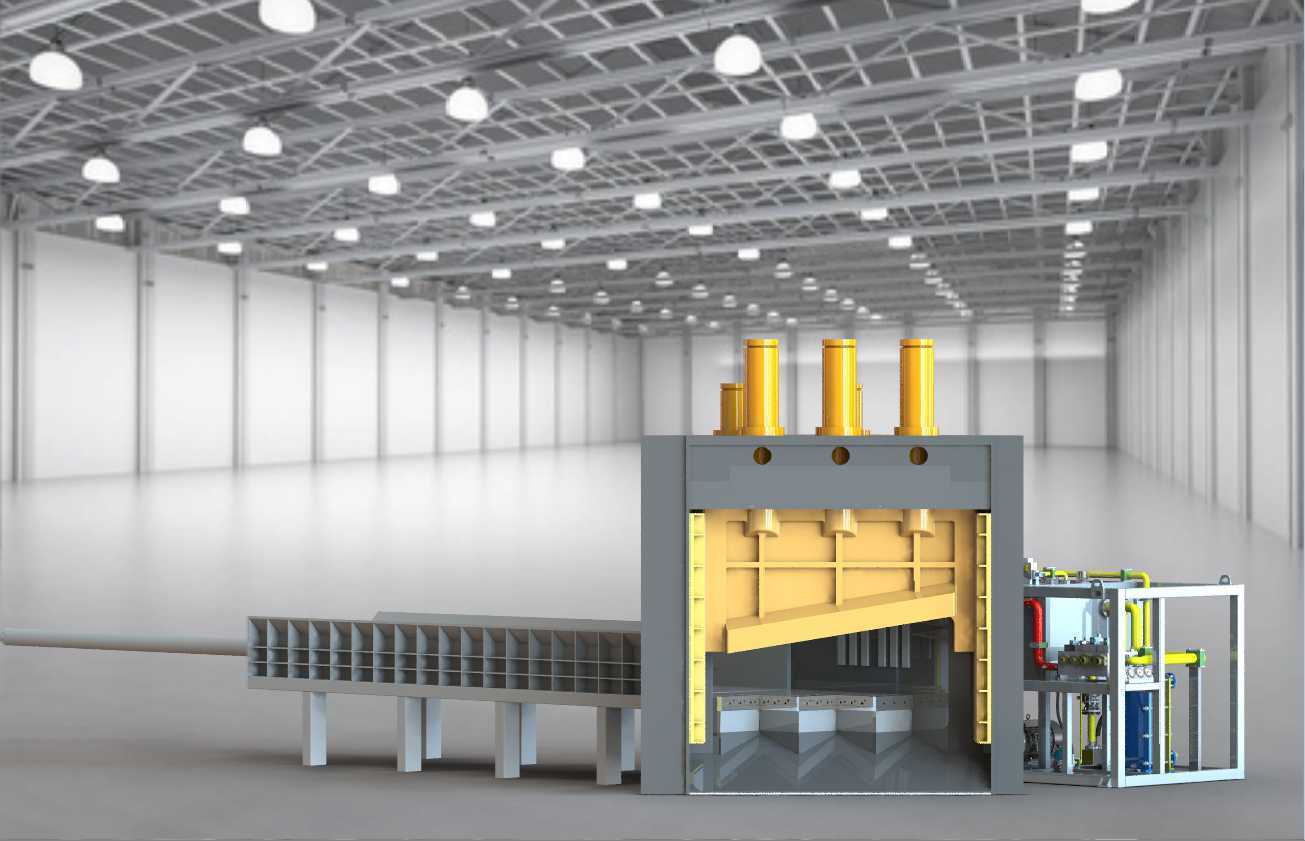

　　在废钢回收加工、再生金属冶炼的生产场景中，入炉废钢的尺寸规格直接决定电炉熔化效率、能耗水平与生产安全，过长或尺寸超标的重型废钢无法直接送入炉腔，还容易在投料过程中卡滞输送设备、砸损炉衬，废金属剪切机就是针对这一工艺痛点设计的核心处理设备。这款剪切设备采用卧式长料道布局，进料端配置多根平行导向推杆，可适配不同截面尺寸的长条形废金属进料，包括废钢管、废型钢、报废钢结构构件、废钢筋束等常见回收废钢品类，推杆采用分段式支撑结构，沿料道两侧的框架均匀布置支撑辊轮，避免长料推送过程中出现下垂、偏移，保证剪切位置的对位精度。设备的主体框架采用型钢焊接拼装结构，侧部支撑框架采用格构式设计，绿色标识的支撑立柱沿料道长度方向等距排布，每根立柱之间设置横向连接梁与斜向加强筋，既保证整体框架的抗剪、抗扭刚度，承受剪切作业时的巨大反作用力，又能减少整体耗材用量，降低设备自重，框架底部预留统一的安装地脚孔位，可直接通过膨胀螺栓固定在硬化混凝土地基上，不需要额外制作复杂的预埋基础，适配中小型回收站点的快速安装需求。

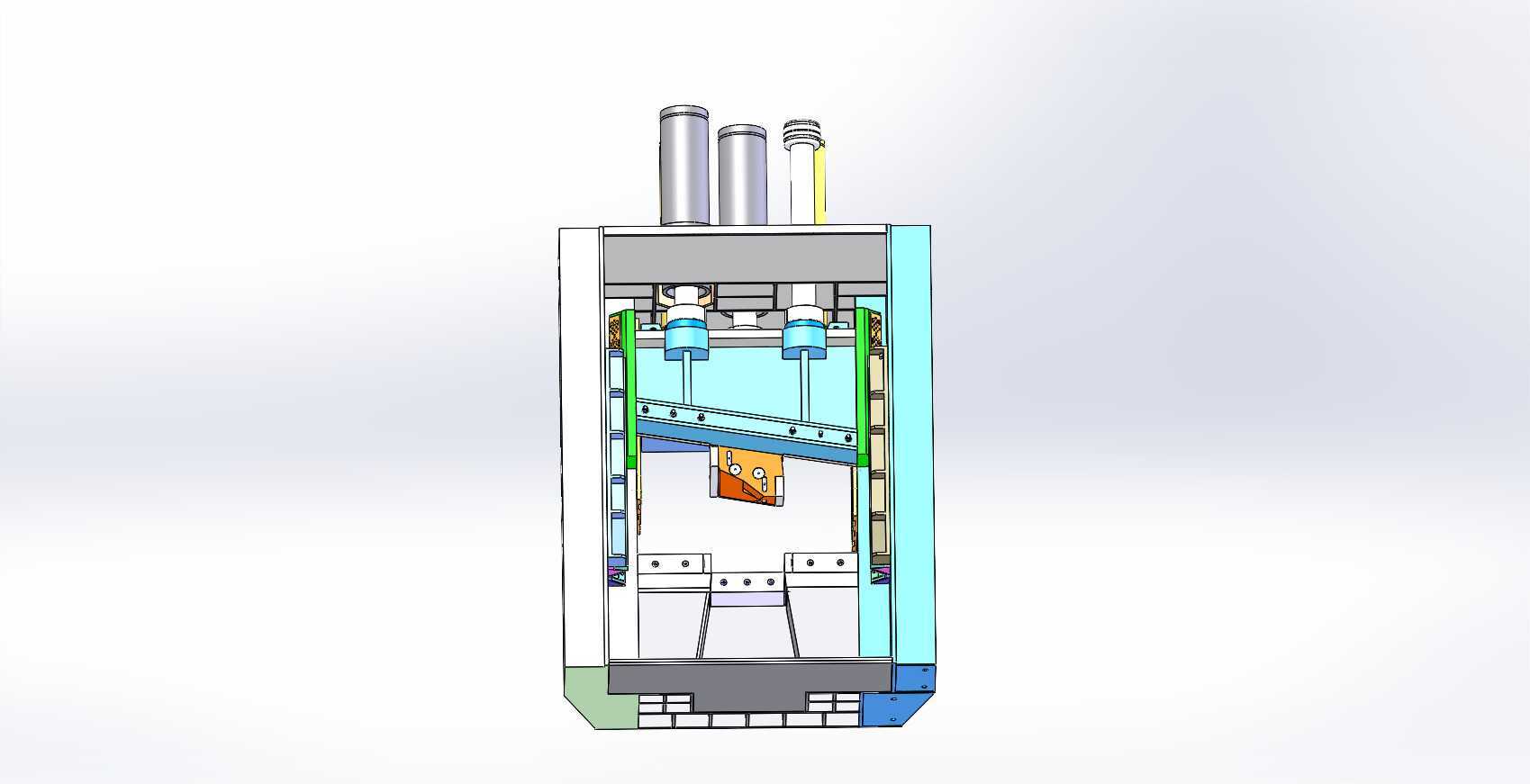

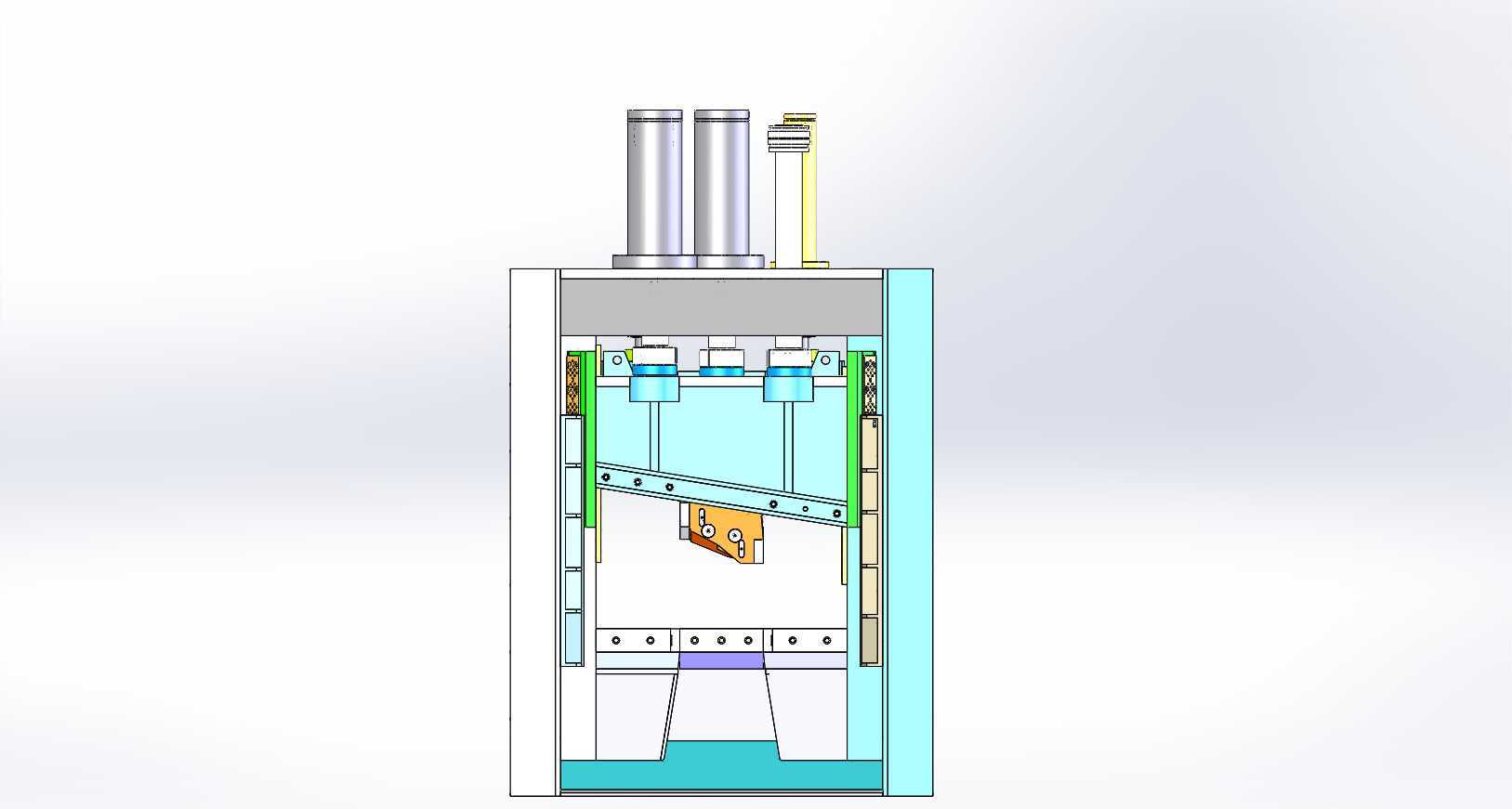

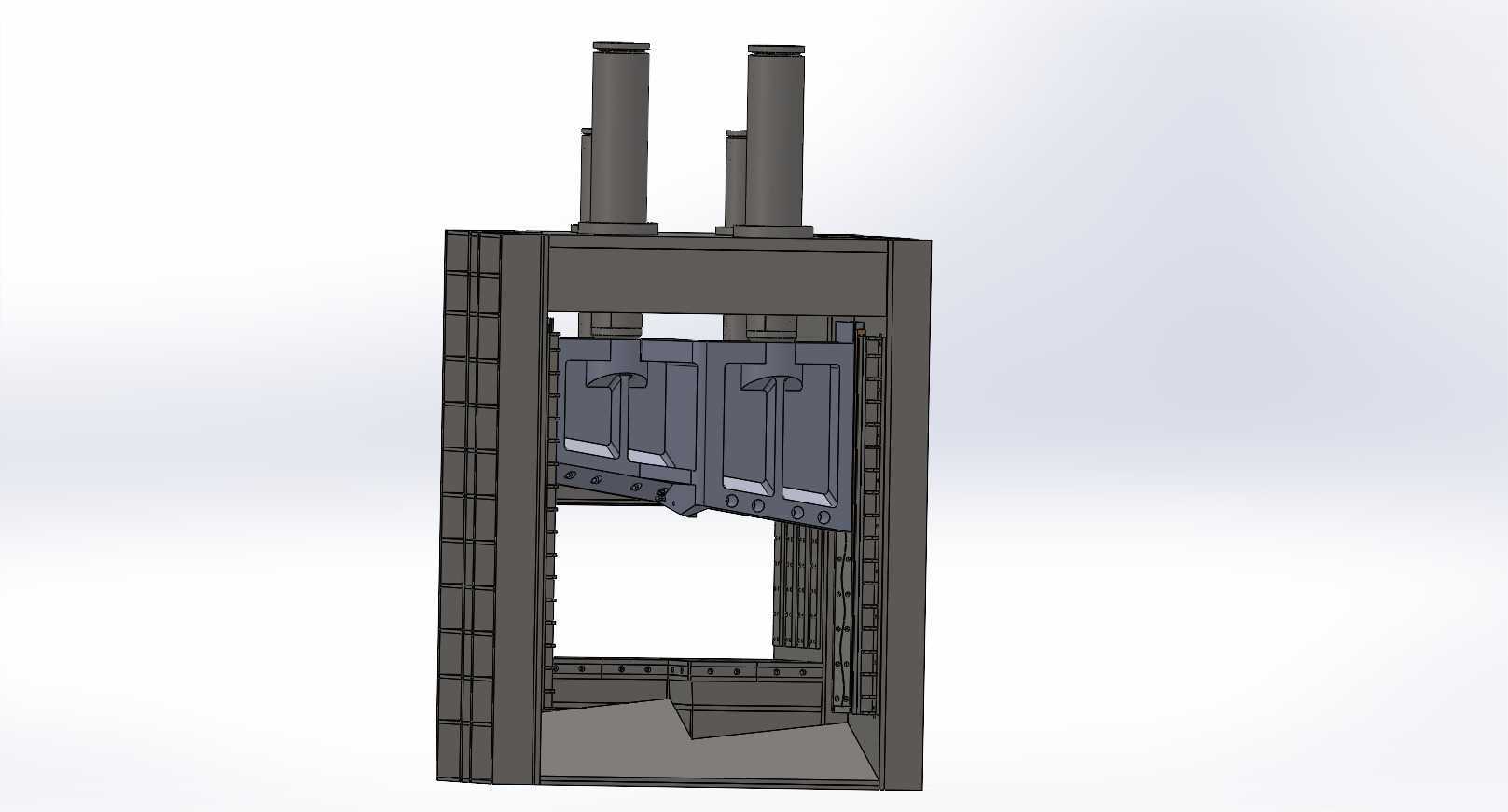

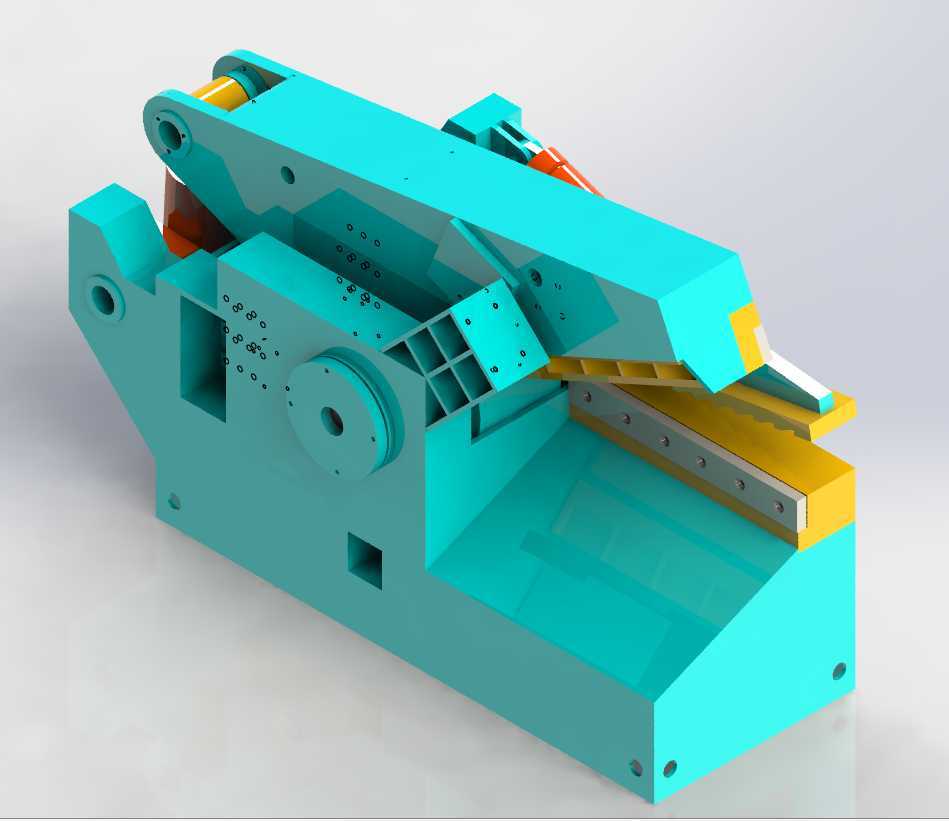

　　料道内部采用分段式耐磨衬板设计，与废金属直接接触的底面、侧面衬板均可单独拆卸更换，避免长期摩擦磨损后整体更换料道主体，降低后期维护成本，料道末端靠近剪切工位的位置设置限位挡块，可根据后续工艺需要的投料段长调整挡块位置，控制剪切后废金属段的长度，匹配不同吨位电炉的投料尺寸要求，避免剪切后段长过大卡堵进料口，或是段长过小增加剪切作业频次、降低处理效率。剪切执行端采用液压驱动的直剪结构，剪切刃口采用斜口设计，相比平口剪切可降低单次剪切的最大作用力，减小液压系统的配置功率，刃口采用高强度合金工具钢制作，表面做淬火硬化处理，可剪切厚度不超过20mm的普通碳素废钢，针对混杂少量不锈钢、合金钢废料的回收料也能稳定作业，不会出现刃口崩缺、卷刃的问题。

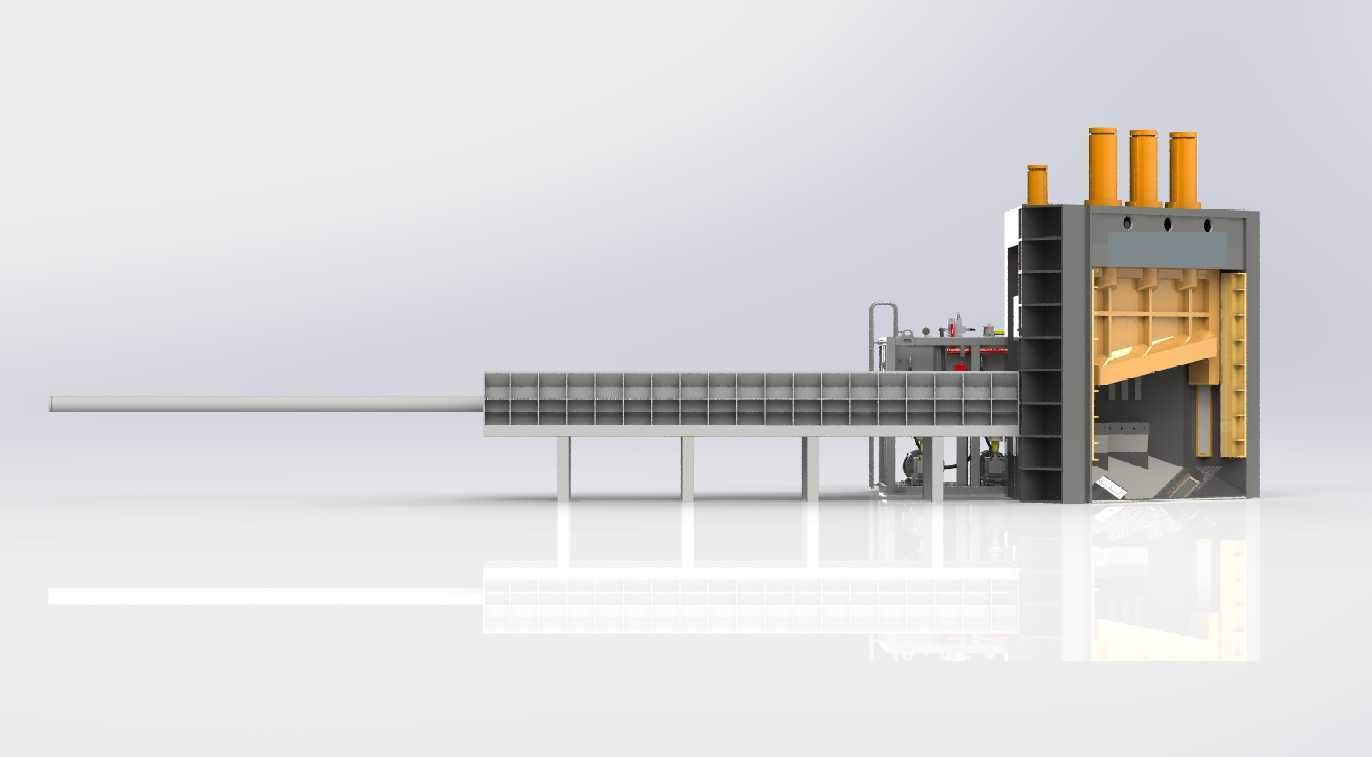

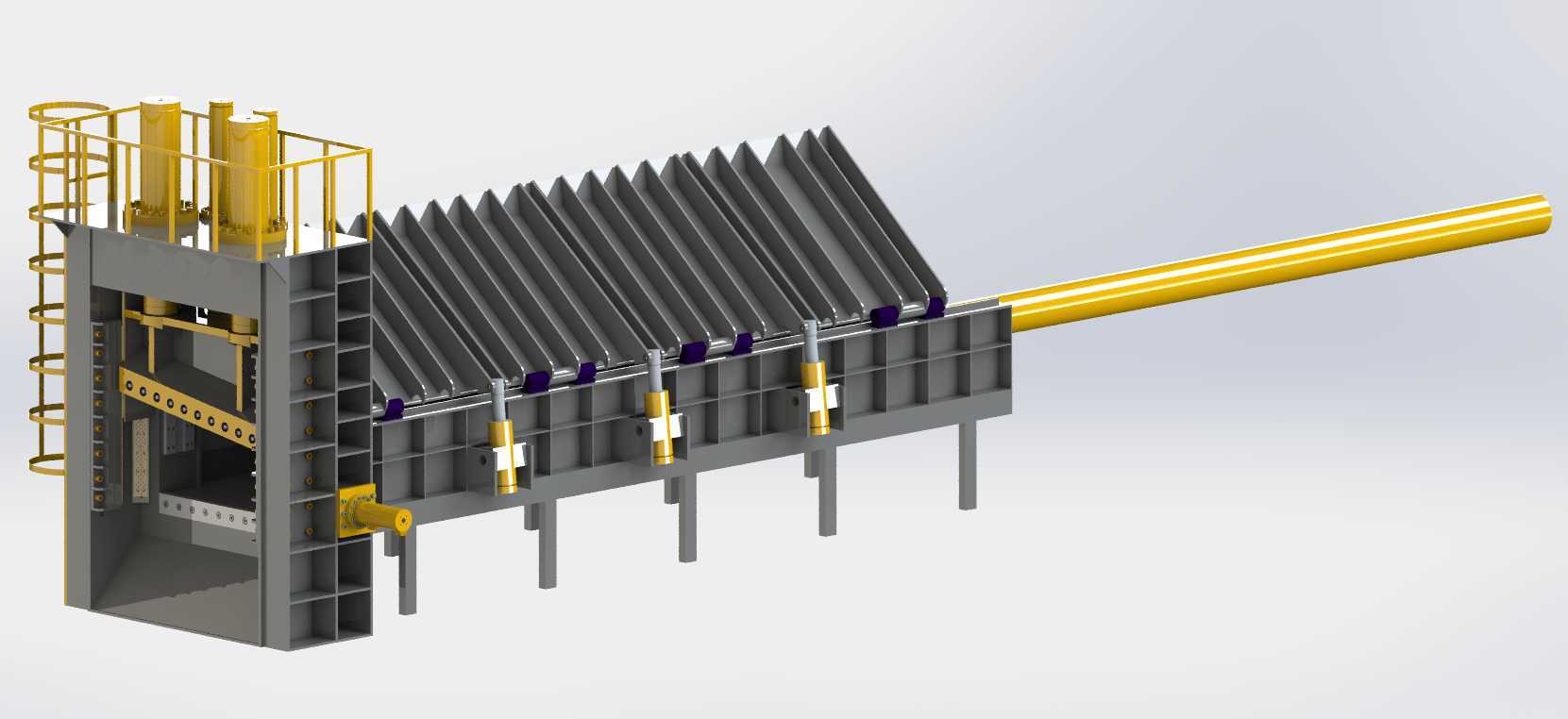

　　设备的进料推送采用液压驱动的同步推杆结构，多根推杆通过刚性连接梁实现同步动作，推送速度可根据废钢的尺寸、重量调整，推送过程平稳无冲击，避免重料推送时对料道端部的冲击损伤，推杆的行程覆盖整个料道长度，可将料道内的废钢逐步推送到剪切工位，不需要人工辅助送料，减少作业人员靠近剪切工位的安全风险。从安装边界来看，设备整体沿长度方向布置，进料端预留至少两倍于推杆行程的上料空间，方便行车或抓钢机将长废钢吊放到料道内，出料端下方可配套布置输送料斗或是短料收集箱，剪切完成的废钢段直接落入收集装置，通过输送带或转运车直接送到电炉投料区，形成连续的废钢处理作业线。

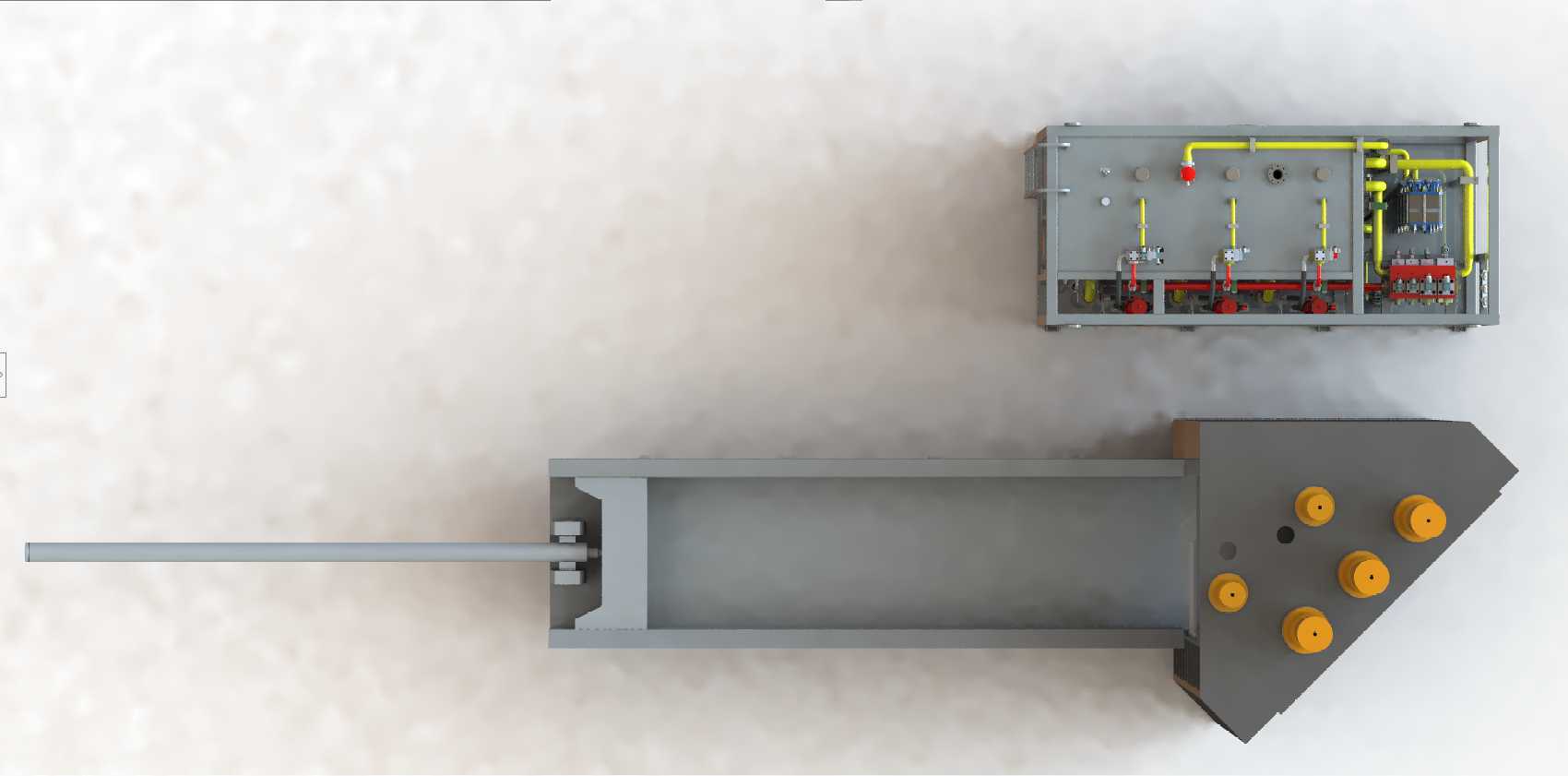

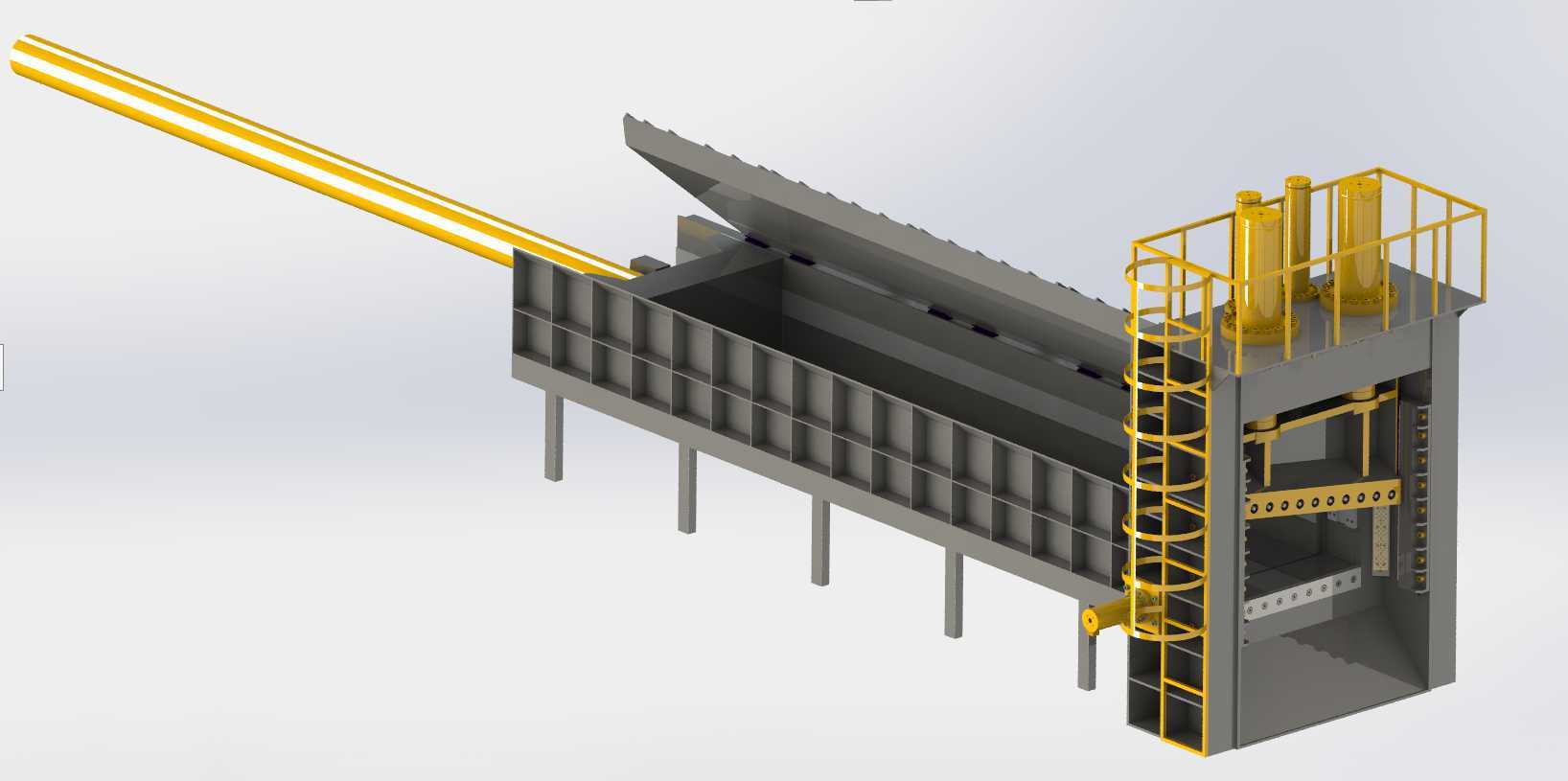

　　在结构设计过程中，充分考虑回收站点的作业环境，设备的所有液压管路均沿框架外侧布置，方便检查泄漏与更换管路，电气控制箱布置在设备侧方远离剪切工位的位置，避免剪切飞溅的金属碎屑损坏电气元件，框架上的所有连接螺栓均采用防松设计，适应长期冲击载荷下的连接可靠性，不需要频繁停机检查紧固件松动问题。这款剪切设备既可以单独布置在中小型废钢回收站点，完成废钢的定尺剪切处理，也可以接入废钢破碎、分选的自动化生产线，作为前置预处理工序，将超长废钢剪切成符合破碎机进料尺寸的段料，避免超尺寸物料卡滞破碎腔，提升整条破碎线的处理效率与运行稳定性。相比传统的立式剪切机，卧式长料道的设计更适合处理6米以上的长条形废钢，不需要预先对长料进行截断，减少预处理工序的人工与设备投入，料道的敞口设计也方便抓钢机直接上料，上料作业效率更高，适配废钢回收行业大批次、快节奏的处理需求。
