户外多层置物烧烤架结构设计

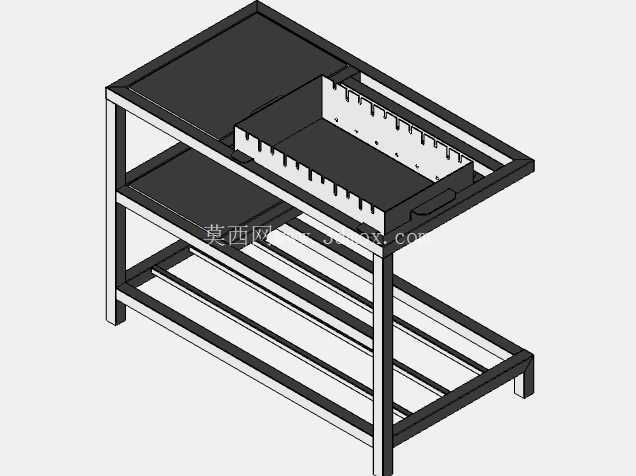

这款多层金属架结构的户外炭烤设备，主要面向户外聚餐、庭院休闲、营地餐饮这类场景使用，整体采用方管焊接成型的框架结构，从结构受力角度出发，框架主支撑选用等边长的矩形方管作为立柱，上下三层横向框架通过满焊连接，保证整体结构的抗侧倾能力，即使在户外不平整的地面放置，也能通过底部框架的受力分散，避免局部应力集中导致的架体变形。

设备上层预留了炭槽安装位，炭槽侧边设计了等距排布的通风豁口，豁口的间距经过排布计算，既可以保证炭块燃烧时的空气流通，避免闷炭产生大量浓烟，又能防止炭块在挪动架体时从侧边滑落，炭槽底部预留了落灰间隙，燃烧后的炭灰可以直接落入中层的接灰层，不需要单独挪动炭槽就能完成清灰操作，大幅降低使用后的清理难度。中层除了承接炭灰的功能外，还预留了置物平面，可以放置烧烤夹、调料瓶、待烤制的食材等常用物品，操作人员站在架体一侧不需要来回走动就能取放工具，符合户外操作的动线需求。最下层的框架采用平行排布的横撑结构，既可以放置备用炭块、一次性餐盘这类较重的物品，也能通过横撑的间隙漏下洒落的杂物，避免杂物堆积在架体底部难以清理。

从设计思路上看，整个架体没有采用复杂的折弯或者异形结构，所有构件都是标准型材切割后焊接成型，加工时只需要按照尺寸切割方管、冲孔后组焊即可，不需要开模定制特殊构件，生产加工的门槛低，适合小批量加工制作。炭槽部分采用抽拉式的安装结构，和上层框架之间留有10mm左右的安装间隙，不需要额外的固定件就能直接放置在框架上，需要清理炭槽时可以直接向上抬起取出，安装和拆卸都不需要工具，日常维护十分方便。

尺寸设计上，整体高度控制在800mm左右，刚好适配成年人站立操作的舒适高度，不需要弯腰或者抬手操作，长时间烤制食材也不容易产生疲劳感；架体整体宽度控制在1200mm，深度控制在600mm，这个尺寸既可以保证足够的烤制面积，满足8-10人同时聚餐的使用需求，又不会因为尺寸过大导致搬运困难，普通家用车辆的后备箱就可以容纳整体架体，不需要额外拆卸就能完成转运。安装边界方面，架体底部四个支脚没有设计固定的连接结构，属于落地放置式设备，不需要在地面打膨胀螺栓固定，只要放置在平整的硬质地面上就可以稳定使用，支脚底部可以选配橡胶防滑垫，在瓷砖或者木质露台使用时不会刮伤地面，也能进一步提升架体的防滑性能。

结构细节上，所有方管的切割端面都做了打磨倒角处理，没有尖锐的毛刺外露，避免使用过程中划伤操作人员；焊接位置都做了焊道打磨处理，没有虚焊、焊瘤等缺陷，整体焊接完成后可以做高温喷塑处理，耐受炭烤时的高温辐射，也能抵御户外使用时的潮气侵蚀，延长整体的使用寿命。炭槽的板材厚度选用2mm的冷轧钢板，在高温灼烧下不容易产生变形，长期使用也不会出现烧穿的问题，侧边的通风豁口采用激光切割成型，豁口边缘光滑无毛刺，空气流通的路径顺畅，可以让炭块充分燃烧，提升热效率。中层和下层的置物面没有采用整板封闭的设计，而是采用框架加横撑的结构，一方面可以减轻整体架体的重量，方便搬运挪动，另一方面在户外使用时如果遇到降雨，雨水可以直接从横撑间隙流走，不会在架体上积水导致锈蚀。

从实际使用的角度出发，这款架体除了作为炭烤设备使用外，拆掉上层的炭槽之后，还可以作为户外置物架使用，放置庭院里的盆栽、户外餐具等物品，具备一定的多用性，不需要额外改造就能适配不同的使用场景。整体结构没有易损件，所有连接都是刚性焊接连接，日常使用只需要清理表面的油污和炭灰即可，不需要定期更换零部件，维护成本极低。
