AmassXT60公头大电流接插件结构设计

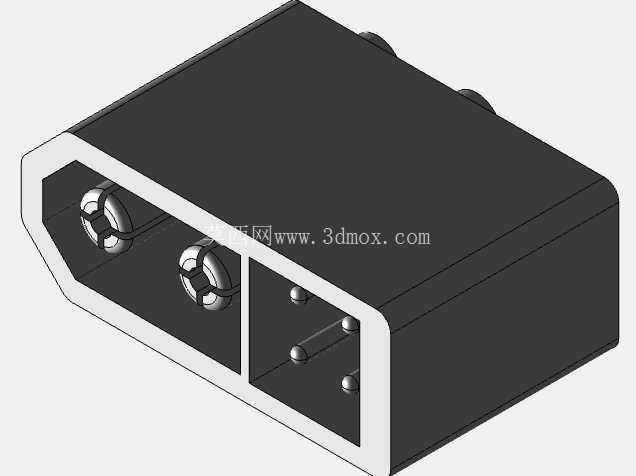

在航模动力系统、小型储能设备、低压大电流供电回路的搭建过程中，接插件的接触可靠性与载流能力直接决定整套系统的运行稳定性，XT60系列接插件是目前小功率动力回路中应用覆盖率极高的连接件品类，本次呈现的是该系列公头端的完整三维结构。从实际工程应用场景来看，这类接插件广泛适配电动航模的电调与电池连接端、便携式户外电源的输出接口、小型电动代步车的电池对接端，以及各类需要频繁插拔、持续承载30A以上持续电流的低压供电回路，相比传统的T型插接头，它的防反插结构、接触电阻控制、插拔手感都有更明确的工程化优化。

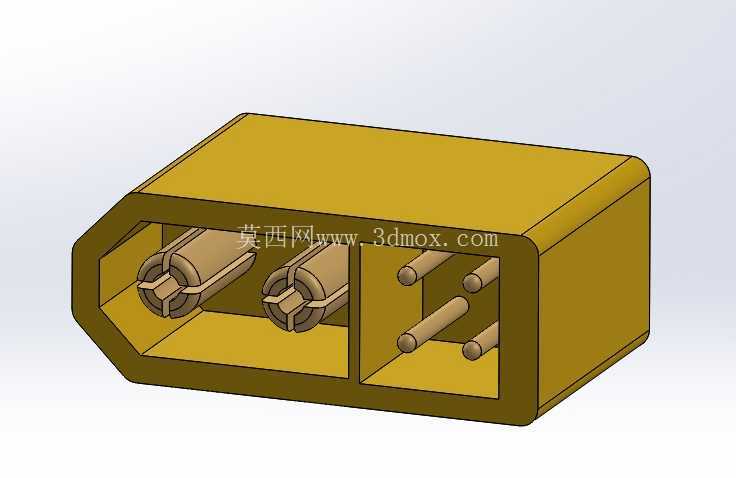

从结构设计思路来看，整个公头端采用绝缘外壳与导电端子分体装配的逻辑，外壳选用耐温尼龙材质注塑成型，外部轮廓做了切角处理，一方面对应母头端的插接导向结构，从根源上避免反插导致的电源正负极短路，另一方面切角形成的握持面也方便操作人员在插拔时施加均匀的轴向力，不会因为侧向掰动导致端子变形。外壳内部做了独立的腔室分隔，两个导电插针分别置于独立的腔体内，腔室之间的隔断筋条既可以增加外壳的结构强度，避免插接受力时外壳开裂，也能在极端情况下防止两个端子之间出现爬电、拉弧短路的问题。插针部位采用黄铜基材表层镀金的工艺设计，插针根部做了滚花处理，和绝缘外壳装配时通过过盈压合实现固定，不会因为多次插拔出现端子退针、移位的问题；插针的接触段做了微凸的弧面设计，和母头端的簧片接触时能形成稳定的线接触，降低接触电阻，减少大电流通过时的发热问题。

从安装边界与尺寸配合来看，整个公头的外部轮廓为带切角的类长方体结构，插接端的外轮廓尺寸和母头内腔尺寸保持0.1-0.15mm的间隙配合，既保证插拔过程顺畅无卡滞，又不会因为间隙过大导致插接后出现晃动、接触不良的问题。插针的中心距严格匹配行业通用的XT60标准尺寸，可直接和市面上所有合规的XT60母头端实现互配，不需要额外调整安装位置。尾部的焊线腔预留了足够的焊锡填充空间，适配10-14AWG规格的硅胶线焊接，焊线腔的入口处做了倒角导向，方便穿线操作，焊接完成后可以配合热缩管做尾部绝缘防护，避免线芯外露造成短路。

在实际选型使用过程中，这类接插件的持续载流能力可以达到60A，短时峰值电流可承受100A持续10秒不出现熔蚀，完全覆盖小型动力系统的电流需求。外壳的绝缘材质可以耐受-20℃到120℃的工作温度范围，在航模飞行时的高空低温环境、电池大电流放电的局部发热环境下都能保持结构强度，不会出现材质脆化、软化变形的问题。插接锁紧力控制在5-8N的区间，既可以保证飞行振动、设备移动过程中不会出现松脱，又不需要借助额外工具就能完成插拔操作，适合需要频繁更换电池的使用场景。建模过程中完整还原了外壳的注塑拔模斜度、插针的压装定位台阶、腔室内部的加强筋结构，所有配合尺寸都按照实际量产的公差要求做了预留，可直接用于接插件的安装布局校核、配套治具设计，也可以作为整机三维布线时的标准件调用，避免在设计阶段出现接插件和周边结构干涉、焊线空间不足的问题。
