集成散热组件的歧管式流体调控装置

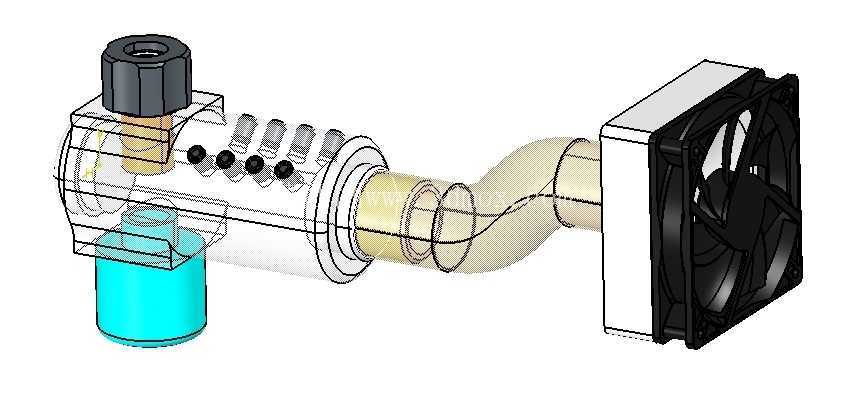

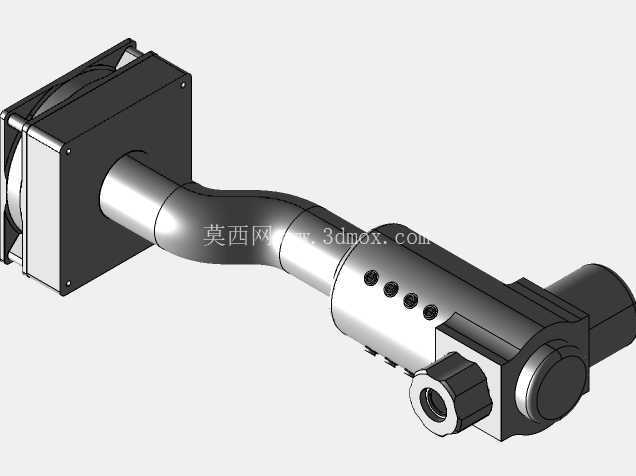

　　这套集成散热组件的歧管式流体调控装置，主要面向小空间内的多通路流体分配与温度调控场景，常见于小型实验台气路搭建、桌面级环境模拟设备、精密电子元件散热测试工位这类对安装空间、流体通路集成度有较高要求的应用场合。从结构设计逻辑来看，主体采用透明可视化的流道壳体设计，并非为了外观展示，而是方便调试阶段直接观察内部流体的流动状态，排查是否存在积液、气堵、流道死角等问题，这一点在多支路流体分配结构的调试阶段能大幅降低排查成本，不用反复拆解壳体就能确认内部流态。主体流道的一端设置了大尺寸的快接式输入接口，接口采用六角防滑外形，适配常用的软管快插接头，能兼容不同管径的流体输入管路，接口下方预留了圆柱形储液腔，主要作用是缓冲输入流体的压力波动，避免上游泵体输出的脉冲压力直接传导到下游支路，导致各支路流量不均。主体流道的侧面排布了四个独立的输出支路接口，每个接口都搭配了独立的调节旋钮，可单独控制对应支路的流体通断与流量大小，旋钮下方设置了定位凸点，能在调节时提供清晰的档位反馈，方便操作人员快速调整到预设开度。

　　流道的输出端通过一段弯曲的柔性过渡段连接风冷散热组件，过渡段采用波纹式柔性结构，一方面可以补偿安装过程中的尺寸公差，避免硬连接导致的装配应力集中，另一方面可以通过调整弯曲角度适配不同的安装空间，不用额外定制转接管路。风冷散热部分采用标准的轴流风扇安装位，风扇与流道之间设置了平直的散热翅片段，流体经过该段时，通过翅片增大与空气的换热面积，配合风扇的强制对流带走流体携带的热量，实现流体温度的快速调控，风扇的安装边框采用标准化的方形结构，孔位尺寸适配常规的80mm规格轴流风扇，后期维护更换时无需重新加工安装支架。

　　从安装边界来看，整个装置的主体流道部分直径控制在60mm以内，加上输入接口的总高度不超过120mm，风冷组件的安装面与主体流道的中心距可通过柔性过渡段在30mm范围内调整，安装时可通过主体下方的两个固定凸耳进行定位，凸耳上预留了M4规格的安装孔，可直接固定在型材机架或者设备安装板上，不需要额外设计复杂的固定结构。设计过程中特意将调节旋钮都布置在主体流道的同一侧，方便操作人员在设备正面就能完成所有支路的流量调节，不用绕到设备侧面操作，符合人机工程学的操作要求。流道内部的转角处都做了圆弧过渡处理，避免直角转角导致的流阻增大，同时减少流体中的杂质在转角处沉积的概率，延长装置的维护周期。

　　输入接口下方的储液腔底部做了倾斜设计，可在需要排空时让残留流体完全流出，不会在腔体内残留积液，适配需要经常更换流体介质的应用场景。风冷段的翅片采用等间距平直结构，相比复杂的波纹翅片，平直翅片的流阻更低，在相同风扇转速下能获得更大的通风量，同时加工难度更低，后期清理积尘时也更方便，直接用压缩空气就能吹净翅片间隙的灰尘，不需要拆解散热组件。整个装置的流体通路都采用同轴线的布局设计，从输入接口到风冷输出端的主通路保持平直，只有支路接口从侧面引出，最大程度降低主通路的流阻，保证大流量流体通过时不会产生过大的压力损失。在实际选型应用时，可根据输送流体的类型更换对应材质的密封件，主体流道的透明壳体材质可耐受常规的低压气、水类介质，若需要输送弱腐蚀性介质，可更换同尺寸的耐腐材质壳体，安装接口尺寸保持通用，不需要改动整体安装结构。
