双轮导向承载卷筒组件结构设计

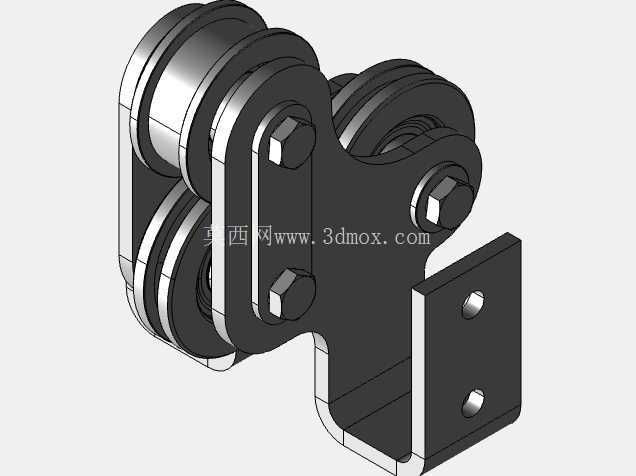

　　该双轮卷筒组件常应用于轻小型起重牵引设备、线缆收放机构、索道导向支撑点位中，作为绳索类柔性传动介质的承载与导向构件，承担改变柔索传动方向、分散柔索局部应力、约束柔索运行轨迹的核心作用，在手动牵引机具、小型电动葫芦、线缆敷设辅助装置、户外索道导向节点中都能见到同类结构的应用。从结构组成来看，该组件采用双侧折弯钢板作为主支撑支架，支架板材通过折弯成型获得足够的截面抗弯模量，无需额外焊接加强筋即可满足常规载荷下的刚度要求，支架上预留的两个通孔为安装固定位，可通过螺栓直接与设备主机架或者安装基座连接，安装孔位的间距经过匹配设计，能够抵消柔索牵引时产生的倾覆力矩，避免支架受偏载出现变形。

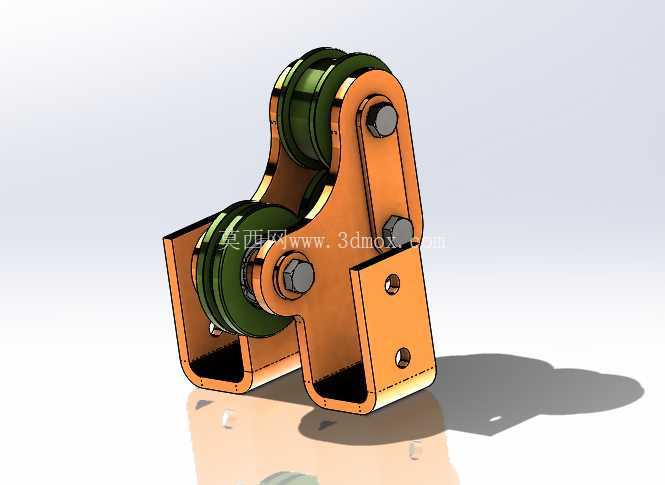

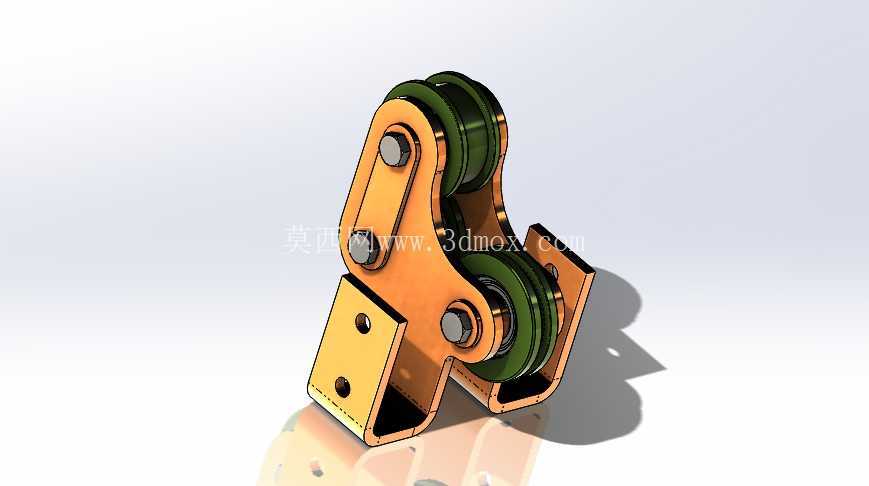

　　两个卷筒轮体采用平行错位布置，轮体表面加工有与柔索直径匹配的圆弧凹槽，能够对嵌入槽内的钢丝绳、尼龙绳或者线缆形成侧向约束，防止柔索在牵引过程中出现脱槽、跑偏问题，轮体中心通过销轴与支架铰接，销轴端部采用六角螺母锁紧防松，轮体与销轴之间预留有转动间隙，保证轮体在柔索带动下能够灵活转动，减少柔索与轮体之间的滑动摩擦，降低柔索的磨损速率，延长柔索的使用寿命。设计过程中优先考虑了组件的安装适配性，支架的折弯高度与轮体直径匹配，保证轮体转动时不会与支架内壁发生剐蹭，两个轮体的中心距经过反复校核，既保证柔索在两轮之间的包角处于合理区间，避免包角过小导致柔索与轮槽接触应力过大，也避免包角过大增加柔索的弯折损耗，同时控制整体组件的外形尺寸，使其能够在狭窄的安装空间内完成布置，不会与周边其他构件产生运动干涉。

　　从受力角度分析，该结构将两个轮体的载荷通过支架分散到两个安装点位上，相比单轮导向结构，能够有效降低单个安装点的受力峰值，提升整体结构的承载冗余量，轮体采用耐磨材质制作，能够适应户外、车间等多粉尘工况下的长期使用，无需频繁加注润滑脂即可维持稳定的转动性能。在实际选型应用中，可根据配套柔索的直径、额定牵引载荷的大小调整板材厚度、轮体直径以及销轴直径，当应用于大载荷牵引场景时，可在轮体内部加装滚动轴承替换直接铰接的结构，进一步降低转动阻力，提升组件的重载运行能力，支架表面可根据使用环境做镀锌、喷塑等防腐处理，适配潮湿、腐蚀等特殊工况的使用需求。

　　该结构的设计逻辑遵循了机械构件的等强度设计原则，各个零件的受力分布均匀，没有明显的应力集中薄弱点，零件加工工艺性好，支架可通过激光切割下料后折弯成型，轮体可采用车削加工或者型材切割制作，销轴为标准件可直接采购，整体制造成本较低，装配流程简单，仅需通过销轴连接、螺母锁紧即可完成整机组装，无需复杂的工装夹具辅助，适合批量生产加工，同时后期维护便捷，当轮体出现磨损后，仅需拆下销轴即可完成轮体更换，无需整体更换整个组件，降低了设备的后期运维成本。在实际安装时需要注意，安装基座的平面度需要控制在合理范围内，避免支架安装后出现强制变形导致轮体转动卡滞，穿入柔索时需要确认柔索完全嵌入轮槽内部，避免柔索卡入轮体与支架的间隙中造成构件损坏，运行过程中定期检查销轴的锁紧螺母是否出现松动，及时排查松脱隐患即可保证组件长期稳定运行。
