3英寸150磅级法兰连接FMC控制阀结构

　　在油气集输、化工介质输送、市政水处理这类带压流体输送场景里，控制阀是管路系统里调节工况的核心部件，这款3英寸通径、150磅级压力等级的FMC控制阀，适配的是常规中低压工业管路的工况需求，日常运行中承担介质流量调节、通断切换、压力稳定的作用，相比同通径的闸阀、截止阀，它带外置控制模块的结构，能适配远程信号控制的需求，不用人工到现场操作阀位，在偏远井场、高空管廊这类人工巡检成本高的场景里适配性很强。

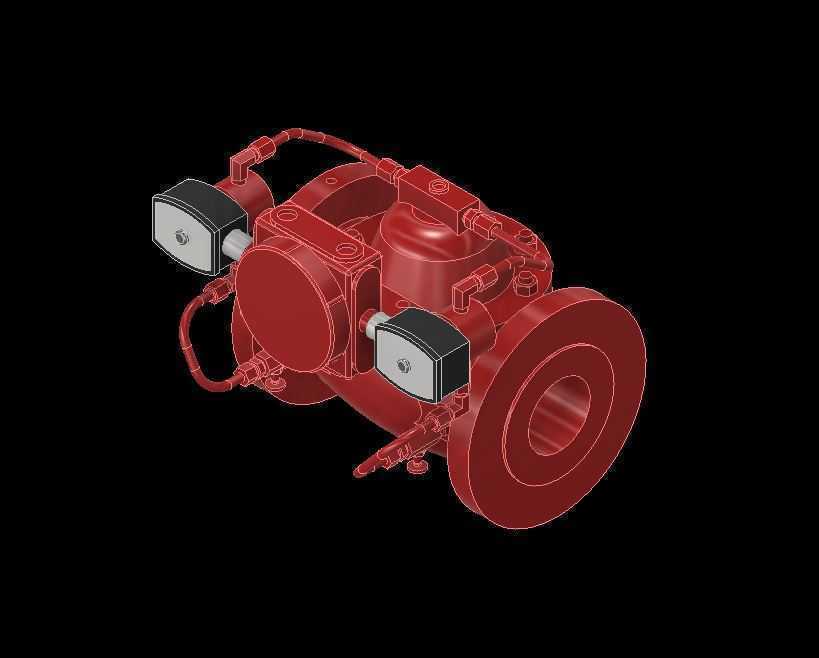

　　从结构设计来看，阀体采用法兰连接的结构，密封面匹配RF突面标准，和同压力等级的管路法兰对接时，只需要匹配对应规格的缠绕垫片就能满足密封要求，不用额外加工适配接口，安装时的对中容错率也比螺纹连接、焊接连接的阀件高，后期维护拆换的时候不用切割管路，松开法兰螺栓就能整体吊出更换，能大幅缩短现场停机维护的时间。阀体主体采用流线型的流道设计，介质从法兰端进入阀腔后，不会出现直角转弯的流阻突变，能减少介质内的固体杂质在阀腔内的沉积，尤其是在输送含少量砂粒的采出水、带悬浮物的化工介质时，不容易出现阀腔积渣卡涩阀板的问题，阀板的密封面做了堆焊硬化处理，长期在带压介质冲刷下，密封面的磨损速率比普通铸钢密封面低很多，能延长阀件的免维护周期。

　　阀体两侧外置的控制模块，是用来接收控制信号驱动阀板动作的部件，模块和阀体之间的连接管线采用硬管连接，相比软管连接的结构，在现场振动、温度交变的工况下，不会出现管线老化开裂、接头渗漏的问题，控制模块的安装位置突出于阀体主体，接线的时候不用探到阀体和管路的缝隙里操作，现场接线调试的操作空间足够，后期更换控制模块的时候也不用拆解阀体主密封结构，只需要断开模块和驱动杆的连接销就能完成更换。从安装边界来看，这款阀的法兰外径、螺栓孔分布完全匹配150磅级3英寸法兰的标准尺寸，安装时不需要在管路上额外焊接变径短节，阀体的整体长度符合行业通用的控制阀结构长度标准，替换同参数的旧阀时不用调整两侧管路的间距，能直接适配原有管路的安装空间。

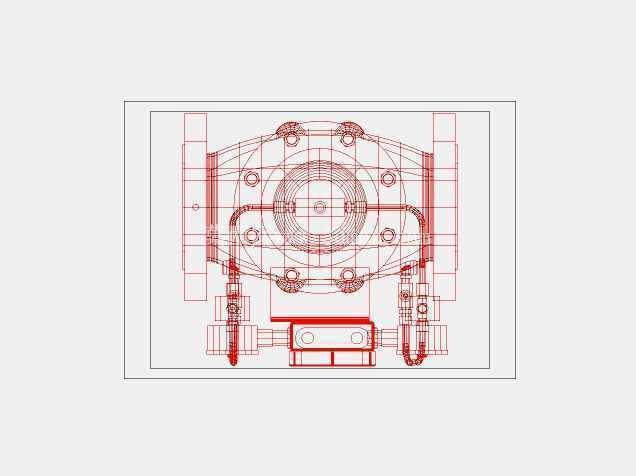

　　阀体顶部的结构预留了手动操作的接口，当现场控制信号中断、电控系统故障的时候，可以通过配套的扳手直接操作阀位切换，不会因为电控故障导致管路断流或者超压，两侧的控制模块外壳做了密封处理，能适应户外露天安装的防雨、防尘需求，不用额外加装防护箱就能在室外管廊、井场的露天环境下使用。建模的时候完全按照实物的装配关系做了结构还原，阀体的流道过渡、法兰的螺栓孔位置、控制模块的连接管线走向都和实物一致，做管路系统整体装配的时候，能直接导入模型做干涉检查，提前预判安装时会不会和周边的管路支架、相邻阀件出现空间冲突，尤其是在做管廊分层布置的时候，能准确核算阀件的安装操作空间，避免后期现场安装时出现操作空间不足、没法接线调试的问题。阀件的驱动杆和阀体之间的密封结构也做了等比例还原，在做密封结构分析的时候，可以直接提取配合面的尺寸做密封比压核算，不用再重新测绘阀杆和填料函的配合尺寸，能节省结构设计阶段的测绘时间。
