带压力监测模块的法兰式液压报警阀结构

　　在液压传动系统的管路布局中，这类带压力监测模块的报警阀常被布置在主压力油路的分支节点、蓄能器组出口以及执行元件的进油侧，承担着系统压力异常的预警触发功能，避免管路超压引发密封失效、焊道开裂甚至元件爆损的事故。不同于常规的溢流阀仅做被动泄压，该报警阀可在压力达到阈值时触发外接的声光报警回路，给运维人员留出提前处置的时间窗口，在冶金设备的液压站、工程机械的先导油路、船舶液压甲板机械的管系中都有广泛的适配场景。

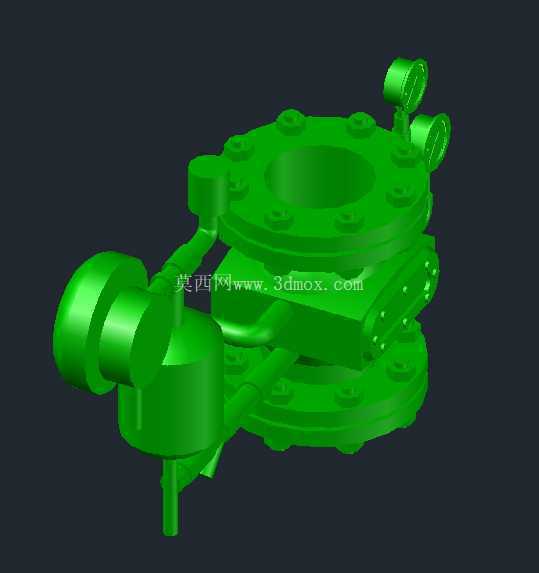

　　从结构设计逻辑来看，主体采用上下法兰对接的通流结构，法兰端面预留了均匀分布的螺栓过孔，可直接与同压力等级的管路法兰配对安装，无需额外加装过渡接头，通流口径匹配中高压管路的常规通径，安装时的轴向尺寸预留需考虑侧方伸出的压力检测表组的安装空间，避免与周边管路、支架产生干涉。侧方集成的两个压力检测表头分别对应进口压力与阀后压力的实时监测，无需在管路上额外开孔加装测压接头，减少了管路的泄漏点，这一设计思路在紧凑布局的液压站内部尤为实用，可节省管系布置的空间占用。

　　阀体左侧的触发机构采用膜片式压力感应结构，当系统压力超过设定阈值时，膜片推动内部触杆位移，触发外接的电气开关信号，触发压力的调节可通过端盖的调节螺钉完成，无需拆解阀体即可在线调整报警阈值，适配不同工况的压力设定需求。建模过程中需重点关注法兰螺栓孔的位置度公差，确保与配对法兰安装时无错位，侧方测压表头的连接螺纹采用常规的公制细牙螺纹，与市面常规压力表的接口完全兼容，阀体内部的流道采用圆弧过渡设计，减少油液流经时的局部压力损失，避免长期通流时的冲蚀磨损。

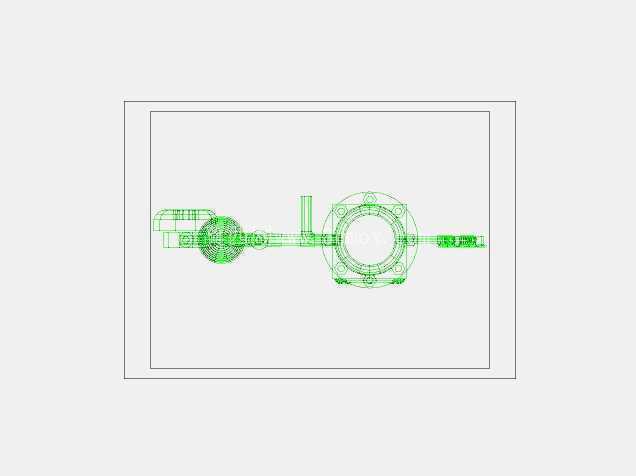

　　安装边界上，阀体底部的伸出管段为泄油口，需单独接回油箱，安装时需预留泄油管路的排布空间，法兰对接面的密封槽尺寸适配常规的O型密封圈，安装时无需额外加工密封面，整体结构的重心位于法兰轴线位置，安装后无需额外加装支撑支架即可保持稳定，在振动较大的工程机械应用场景下，可在侧方的安装凸台处加装固定拉杆，避免长期振动引发的螺纹松动。不同于普通的压力继电器，该阀整合了通流、压力监测、报警触发三重功能，可在不额外增加管路元件的前提下完成压力监测与报警功能，减少了管系的接头数量，从根源上降低了液压系统的泄漏概率，在对管路可靠性要求较高的井下设备、远洋船舶液压系统中，这种集成式结构的优势尤为明显。建模时对内部的流道、膜片腔、触发机构的配合尺寸都做了精准还原，可直接用于液压系统的管路布局干涉检查、安装工艺模拟，也可作为阀类元件选型时的结构参考，帮助设计人员快速评估元件在整体管路中的适配性，提前预判安装空间不足、接口不匹配等常见的设计问题。
