ATC-3MC型手动法兰式闸板阀结构

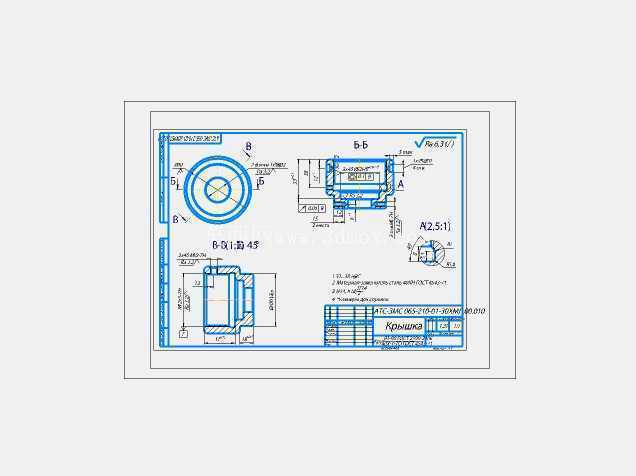

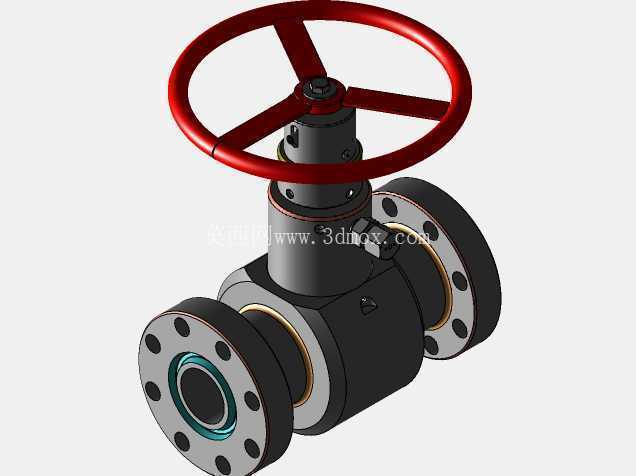

　　在油气集输场站、市政高压供水管网、工业热力输送管线的截断作业场景中，手动驱动的楔式闸板阀始终是核心的管路控制部件，这类阀门依靠闸板沿阀座密封面的垂直升降实现通路的全开或全关，正常工况下不做节流使用，避免高速介质冲刷密封面造成过早失效。这款ATC-3MC型闸板阀采用顶部手轮驱动结构，手轮为三辐条铸钢件，表面做红色防锈涂装，操作时的握持半径符合人体工程学设计，单人操作即可在额定压差下完成启闭动作，手轮与阀杆之间通过方榫配合传递扭矩，阀杆处设置多级填料密封结构，可有效防止介质沿阀杆间隙外漏，填料压盖采用对称螺栓锁紧，现场维护时无需拆解阀门整体即可完成填料更换作业。

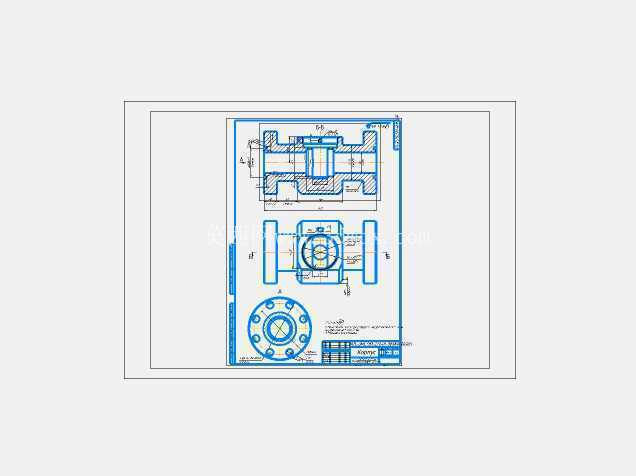

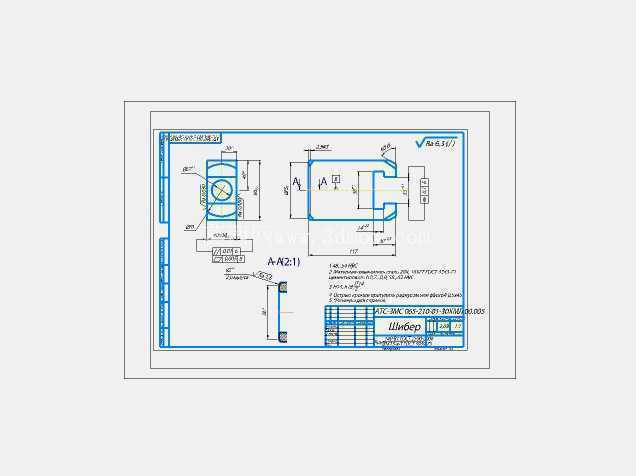

　　阀体部分采用整体锻造结构，两端为凸面带颈法兰连接形式，法兰密封面为突面结构，密封面堆焊硬质合金层，可适配金属缠绕垫片或非金属平垫片，满足不同压力等级下的密封要求，法兰螺栓孔采用跨中布置，安装时可与同压力等级的标准管线法兰直接配对，无需额外加工转接件。阀门内部的闸板为楔式单闸板结构，密封面与阀座密封面的锥度经过精密配研，全关状态下可实现双向密封，阀杆与闸板之间采用T型槽连接，可自动补偿温度变化带来的形变差，避免闸板卡涩。

　　从安装边界来看，这款阀门的结构长度符合通用工业阀门的安装尺寸规范，手轮顶部到阀体底部的垂直高度预留了足够的操作空间，安装时无需在管线上方额外预留过大的检修空间，阀体两侧法兰的端面平行度、同轴度公差控制在标准范围内，现场配对安装时不会出现法兰错位导致的密封垫压偏问题。在实际工况应用中，这类手动闸板阀通常安装在管线的关键截断节点，比如场站进出口、设备检修段的隔离位置，日常处于全开或全关状态，操作时通过手轮的转动圈数可直观判断闸板的升降位置，阀杆上设置的行程限位结构可避免闸板过度升降造成阀座或阀杆螺母的损坏。

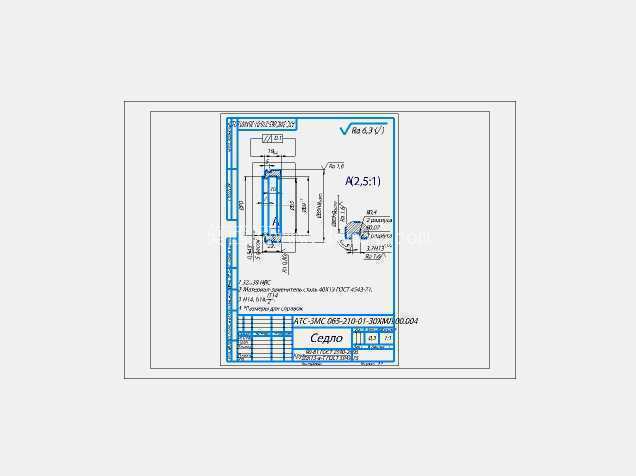

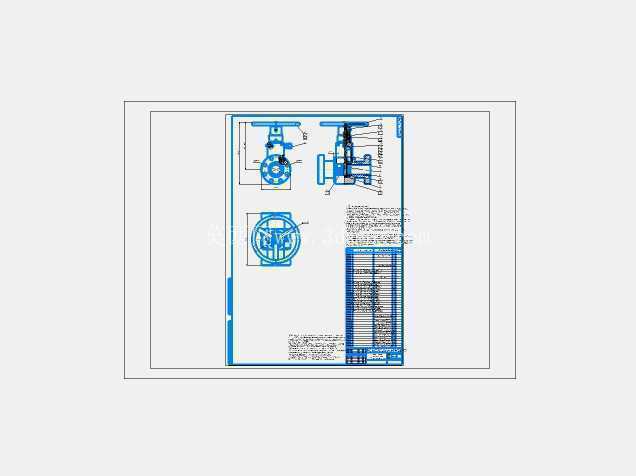

　　设计过程中，针对中高压工况下的阀体强度问题，阀体中腔的壁厚按照等强度原则做了渐变设计，介质流通通道处的流道做了圆弧过渡处理，可减少介质流动时的阻力损失，同时避免流道直角处的介质冲蚀。阀杆螺母采用铜合金材质，嵌装在阀盖顶部的支架内，与钢制阀杆配合时具备良好的减摩性能，长期操作也不会出现螺纹咬死的问题，支架部分采用开放式结构，可直观观察阀杆的升降位置，同时方便日常的润滑维护。在管线安装作业时，需要注意阀门两端法兰的密封面清洁，配对螺栓需按照对角顺序分次拧紧，避免法兰受力不均导致泄漏，手轮操作时严禁借助加长管过度加力，防止阀杆扭矩过载出现弯曲或断裂。这款闸板阀的三维结构完整还原了实际产品的所有装配关系，从手轮、阀杆、填料组件、阀盖、阀体、闸板到连接螺栓的细节都做了精准建模，可直接用于管线布置的干涉检查、操作空间模拟、维护拆装培训等场景，结构设计上充分考虑了现场安装、操作、维护的全流程需求，没有冗余的结构设计，所有部件的尺寸配合都符合工业阀门的相关设计规范，能够满足多数中低压工业管线的截断控制需求。
