法兰式FMC控制阀M-210结构设计

在油气集输、化工流体输送、市政给排水这类带压管路系统里，控制阀是调节管路压力、控制介质通断、保障系统运行压力稳定的核心部件，这款2英寸公称通径、150磅级的法兰式FMC控制阀，就是针对中低压工况下的流体管控需求设计的。从实际应用场景来看，这类控制阀常被部署在油气井口的输出管段、炼化装置的介质分流节点、长输管线的压力调节站，既要承受管路内介质的持续冲刷，也要满足快速启闭、压力波动下密封可靠的使用要求，很多现场工况里，这类阀件还需要配套外置的控制模块，实现远程信号触发的启闭动作，不用人工到现场操作，适配无人值守的场站运行需求。

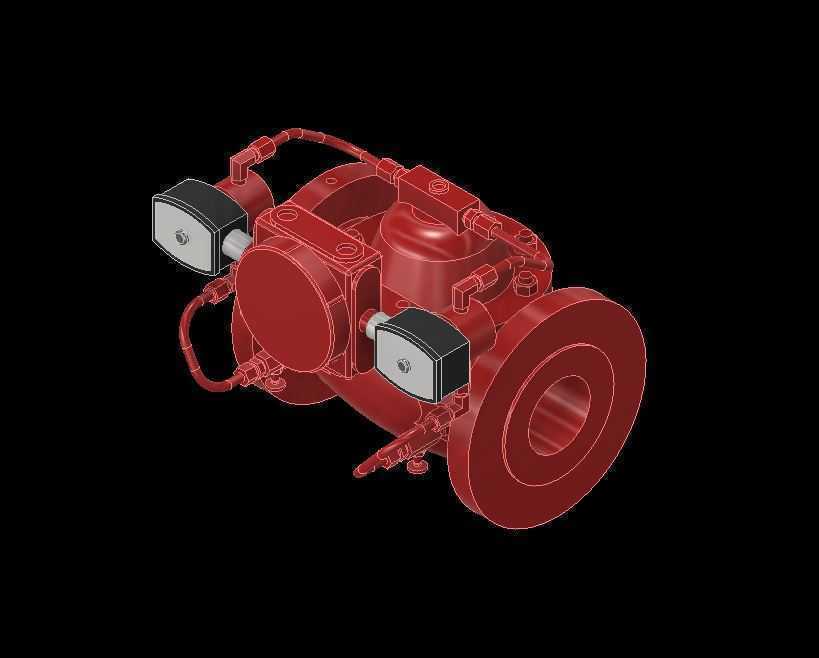

从结构设计思路来看，整个阀体采用了一体式铸造的流道结构，没有多余的拼接焊缝，能减少介质在流道内的紊流冲击，也降低了阀体本身的泄漏风险。两端的法兰连接结构严格匹配150磅级的法兰安装尺寸标准，安装时只需要和对应管路的法兰对齐，穿入螺栓压紧密封垫片就能完成固定，不需要额外做焊接处理，后期维护拆卸也很方便，适合现场快速更换作业。阀体上集成的两个外置控制模块，通过硬质导压管和阀体内部的启闭执行腔连通，模块本身做了密封防护处理，能适应户外场站的多尘、潮湿环境，不会因为外界杂质侵入导致控制失灵。

看产品的功能特性，这款阀的内部启闭件采用了平衡式结构设计，在管路上下游存在压差的时候，启闭动作需要的驱动力更小，配套的控制模块不需要输出太大的推力就能完成阀门的开关调节，能降低控制回路的动力消耗。阀体的流道做了圆弧过渡处理，介质流过的时候不会出现直角转弯的冲蚀点，能延长阀体的使用寿命，尤其是在输送含少量固体颗粒的油气介质时，这种平滑流道能减少颗粒对阀体内壁的冲刷磨损。密封面采用了堆焊硬质合金的设计，在频繁启闭的工况下，密封面不会因为反复撞击出现磨损凹陷，能长期保持零泄漏的密封效果，避免管路内介质外泄造成安全隐患。

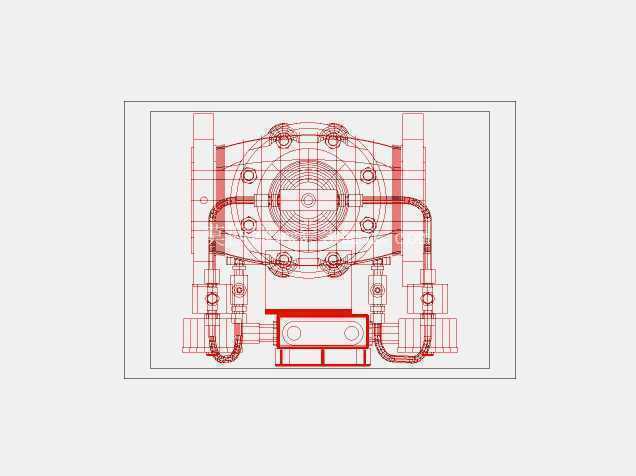

从安装边界的尺寸来看，这款阀的法兰端面到端面的长度符合150磅级2英寸控制阀的标准安装距，现场替换同规格的旧阀门时，不需要调整原有管路的法兰间距，直接就能对位安装。阀体顶部的控制接口、侧面的导压管布局都做了紧凑化处理，安装后不会和周边的管路支架、其他阀件产生空间干涉，两个外置控制模块的安装位置突出阀体侧面的尺寸控制在合理范围内，现场做保温层包裹的时候也不会出现空间不足的问题。需要注意的是，安装时要保证阀体上的流向标识和管路内介质的流动方向一致，反向安装会导致阀门的调节精度下降，甚至出现密封失效的问题。

在实际选型适配的时候，这款阀的公称压力等级对应150磅级，也就是常温下最高承受2.0MPa的工作压力，适合输送常温到中温的水、原油、成品油、天然气等常见工业介质，如果是输送强腐蚀性的酸碱介质，还需要对阀体内壁和密封件做对应的材质升级。建模的时候，整个结构的细节都做了还原，包括导压管的弯折弧度、控制模块的接线接口、法兰上的螺栓孔位置、阀体表面的加强筋结构，都和实际产品的尺寸保持一致，不管是做管路系统的装配模拟，还是做阀件的结构改进设计，都能直接调用这个模型做干涉检查、流道仿真分析，不用再重新测绘建模，能节省不少前期设计的时间。很多刚接触管路设计的工程师容易忽略阀件侧面控制模块的安装空间，在做管路布局的时候只留了阀体本身的安装位置，导致现场安装的时候控制模块和旁边的管线碰撞，这个模型完整还原了所有外凸结构的尺寸，在三维装配阶段就能提前发现空间冲突，调整管路走向，避免现场安装的时候出现返工问题。
