DN65口径法兰连接电磁式流量检测装置

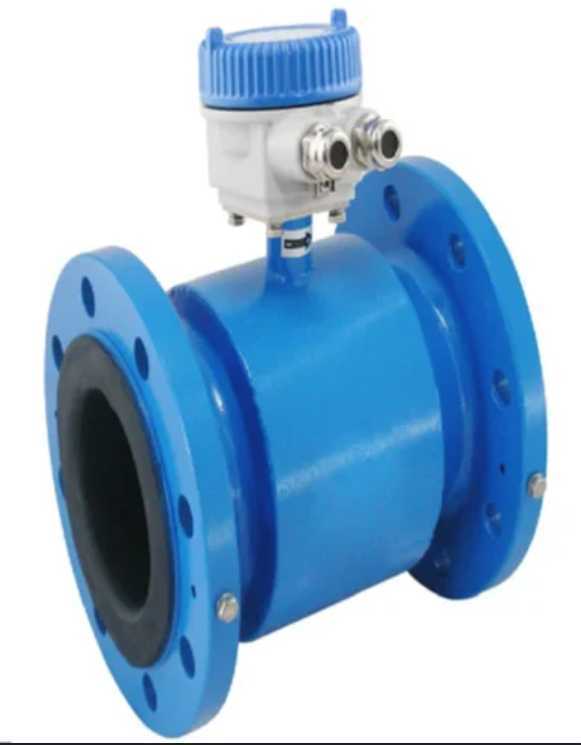

　　在市政供水主管网改造、化工介质输送管线、循环冷却水系统搭建这类项目里，管径匹配的流量检测装置是管线运维、能耗核算、工艺管控的核心部件，DN65作为中小管径管线里应用占比极高的规格，对应的流量检测装置的安装适配性、测量稳定性直接影响整个管线系统的运行数据可靠性。这款DN65口径的流量检测装置采用法兰式连接结构，两端法兰的螺栓孔位、密封面尺寸完全匹配同公称通径的工业管道法兰标准，安装时无需额外加工转接件，直接与管线法兰对齐后穿入螺栓压紧密封垫片即可完成固定，安装边界预留了足够的接线、检修操作空间，不会出现与周边管线支架、保温层干涉的问题。

　　从结构设计逻辑来看，装置分为测量管段与上部变送单元两个独立腔体，测量管段采用通体蓝色防腐涂层处理，内壁衬有绝缘耐磨衬里，既可以避免导电介质与金属管段直接接触产生信号干扰，也能耐受含微小固体颗粒的介质长期冲刷，适配清水、酸碱溶液、矿浆等多种导电介质的流量测量场景。上部变送单元通过密封接嘴与测量管段连接，外壳采用旋压式密封端盖，防护等级满足户外管线、潮湿车间的安装使用要求，两个侧向的电气接口分别用于电源接入与信号输出，接线时可以根据现场走线方向选择接口位置，多余接口可通过密封堵头封闭，避免水汽、粉尘进入腔体内部损坏电路元件。

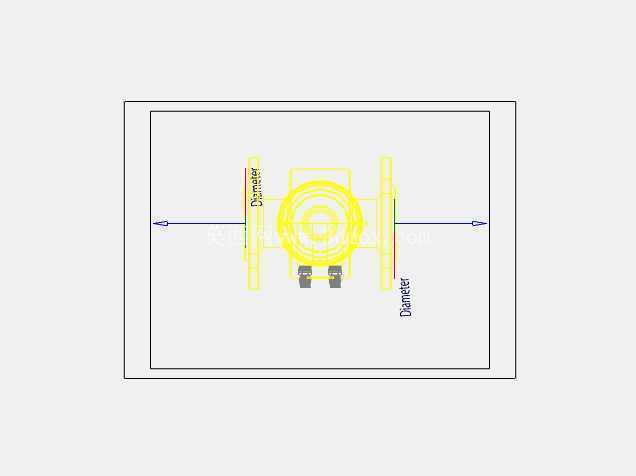

　　测量原理基于电磁感应定律，导电流体通过测量管段时切割磁感线产生与流速成正比的感应电势，变送单元将采集到的电势信号转换为标准工业信号输出，可直接接入厂区DCS系统、流量积算仪，实现瞬时流量显示、累计流量统计、超限报警等功能。在建模过程中，结构细节的还原充分考虑了工程选型的参考需求：法兰端的螺栓孔数量、孔径、孔位分布严格遵循公称压力1.6MPa级的法兰尺寸规范，测量管段的整体长度、外径尺寸与实际工业产品保持一致，上部变送单元的接线口位置、端盖防滑齿结构、壳体连接螺栓的排布都做了1:1还原，甚至测量管段上的接地螺栓位置、固定变送单元的支架结构都没有省略，方便设计人员在做管线三维排布时直接调用模型，提前核对安装空间、预留接线操作距离，避免现场安装时出现管线碰撞、操作空间不足的问题。

　　不同于小管径螺纹连接的流量装置，DN65法兰式结构的安装需要考虑管线的同轴度偏差，模型中法兰密封面的凸台结构、衬里层的突出厚度都做了准确呈现，设计人员可以根据这些细节提前规划法兰垫片的选型、管道支架的支撑位置，减少现场施工的调整工作量。在实际工况应用中，这类流量装置通常安装在管线的平直管段位置，前后需要预留一定长度的直管段来保证流场稳定，模型的整体尺寸参数可以帮助设计人员在三维布管时准确预留直管段长度，避免因空间不足导致测量精度下降。变送单元的顶部端盖设计为可旋转结构，现场安装完成后可以根据读数、接线的需求调整显示方向，这一结构细节在模型中也做了还原，能够让选型人员更直观地了解设备的现场操作便利性。测量管段两侧的法兰密封面采用凸面结构，适配常用的橡胶垫片、聚四氟乙烯垫片，安装时不需要额外加工特殊密封面，降低了施工的配件成本。从结构强度设计来看，测量管段的壁厚满足公称压力下的强度要求，法兰与管段的连接位置做了圆弧过渡处理，减少应力集中，长期承受管线压力波动也不会出现焊缝开裂的问题。上部变送单元与测量管段的连接支架采用加厚结构，避免管线振动导致变送单元移位、信号接线松动，这一细节在工业现场应用中十分关键，很多流量装置的故障都源于振动导致的接线接触不良，结构设计时充分考虑了这一工况需求。
