DN40口径法兰连接电磁流量检测装置

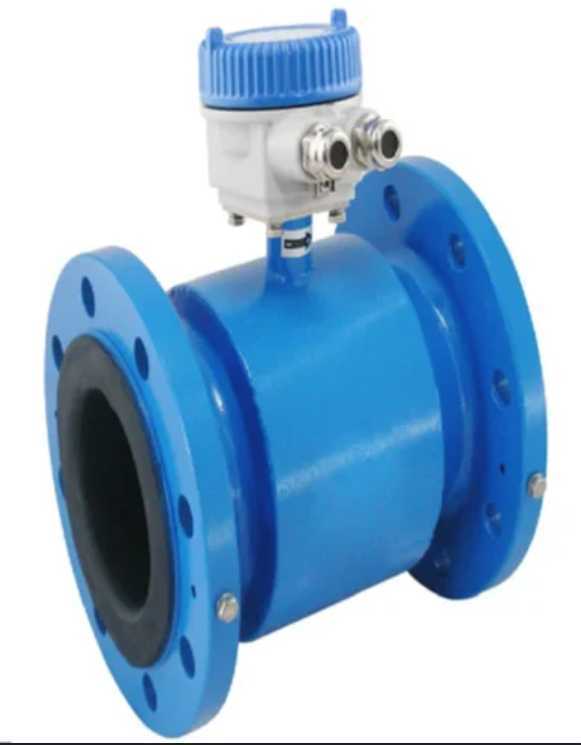

　　这款DN40口径的流量检测装置，核心采用电磁感应原理实现导电流体的流量计量，日常多应用在给排水管网、化工流体输送、暖通循环水系统、食品加工流体管路等场景中，用来实时采集管道内的流体瞬时流量与累计流量数据，为生产过程的物料配比、能耗核算、管路泄漏监测提供精准的数据支撑。从结构设计来看，装置整体分为测量管段与上部变送表头两个核心部分，测量管段采用直通式法兰连接结构，两端法兰的螺栓孔位严格匹配DN40公称通径的管路安装标准，法兰密封面采用凸面结构，可适配常规橡胶垫片或四氟垫片完成管路密封，安装时无需额外加装变径接头，能直接对接同通径的工业管路，减少管路改造的额外成本。

　　测量管段的内衬采用绝缘耐磨材质，既可以避免流体冲刷对管体的腐蚀磨损，也能保证电磁感应场的绝缘性，避免测量信号出现干扰偏差，管体外部采用环氧喷涂处理，具备基础的防潮防腐蚀能力，可适应多数常规工业车间、户外管井的安装环境。上部的变送表头与测量管段之间通过密封接嘴连接，表头外壳采用压铸铝材质搭配蓝色防护端盖，防护等级满足户外淋溅、粉尘环境的使用要求，表头侧面预留两个电气接线接口，分别用来接入供电线路与信号输出线路，可支持常规电流信号、脉冲信号的远传输出，方便接入厂区的DCS控制系统实现远程数据采集。

　　设计过程中，充分考虑了现场安装的维护需求，表头部分可根据现场走线方向调整接线口的朝向，无需拆卸整体管段就能完成接线作业，同时表头与测量管段的连接部位做了密封处理，避免地下管井安装时潮气侵入内部电路。从安装边界来看，这款装置的整体长度符合DN40口径流量仪表的常规安装尺寸要求，安装时需要保证测量管段前后留有足够的直管段长度，前端直管段长度不低于5倍通径，后端直管段长度不低于3倍通径，避免管路弯头、阀门带来的流场紊乱影响测量精度，装置整体重量控制在同规格产品的常规区间，安装时可直接通过两端法兰承载，无需额外加装支撑支架，降低现场安装的施工难度。

　　在功能实现层面，这款装置可对电导率达到阈值要求的各类导电流体完成计量，不受流体温度、压力、粘度等参数的小幅波动影响，相比传统的机械式流量计，不存在叶轮等活动磨损部件，长期运行的维护成本更低，测量精度稳定性更好，适合长期连续运行的流体输送管路使用。建模过程中，对法兰的螺栓孔分布、密封面尺寸、表头的接线口位置、整体安装高度都做了1:1的还原，所有配合部位的尺寸公差都参考工业仪表的实际生产标准设置，可直接用于管路布局的干涉检查、安装工位的空间预留校验，也能作为工业自动化系统三维布局的仪表类元件调用，帮助设计人员在方案阶段就完成管路仪表的排布规划，避免后期施工时出现安装空间不足、接线方向冲突等问题。
