带手动截止阀的工业支撑式管路组件

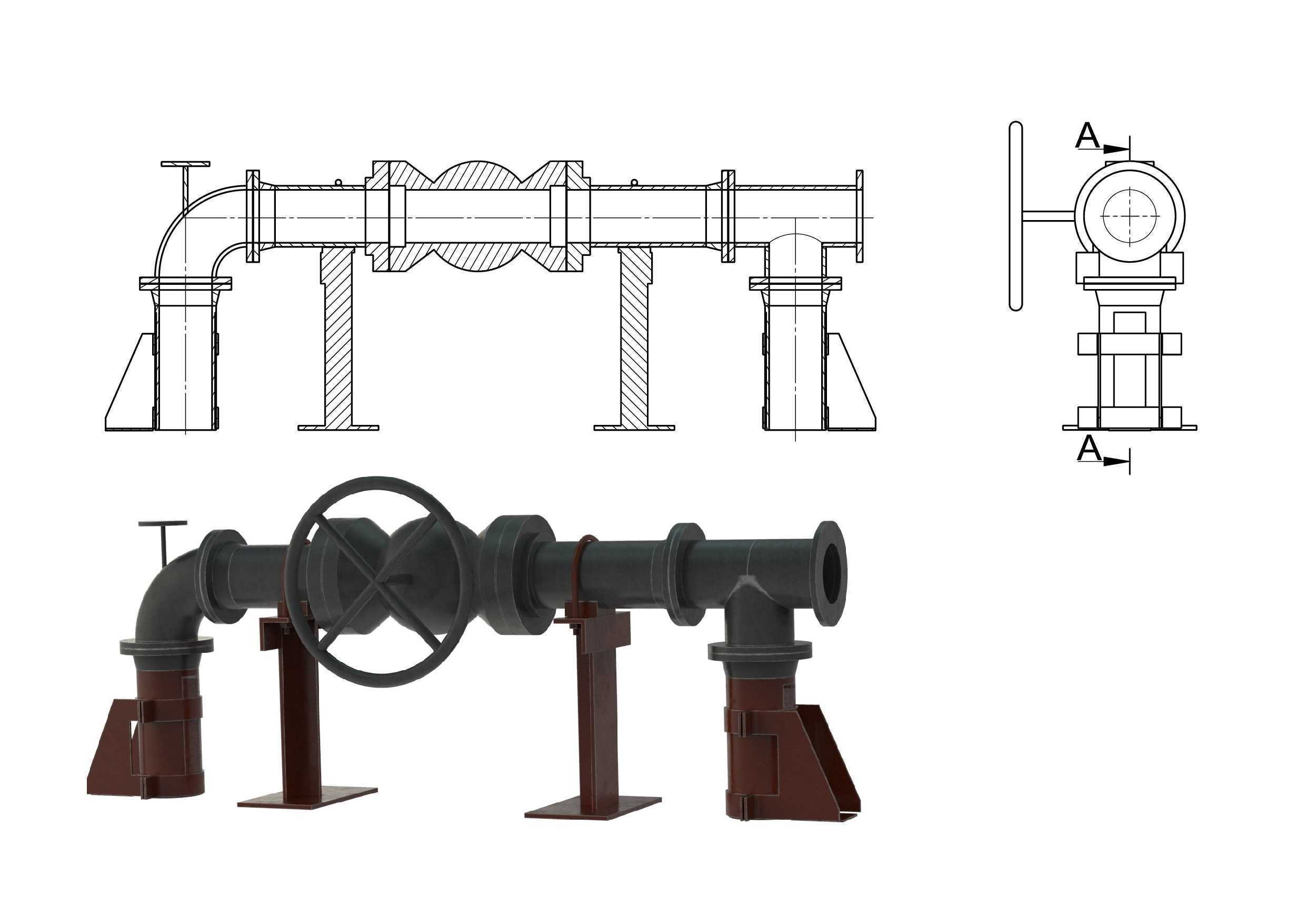

　　这套管路组件的设计核心围绕工业流体输送场景的实际运维需求展开，在化工介质输送、厂区循环水系统、工艺管线分支段都能见到这类结构的实际应用，区别于直埋式或悬空无支撑管路，这套组件自带三个独立落地支撑结构，能抵消管路充液后的自重载荷与流体脉动带来的振动，避免法兰连接处长期受交变应力出现密封失效问题。从结构布局来看，组件左侧采用90度弯头实现垂直方向到水平方向的流向转变，弯头下方设置带加强筋的落地支座，支座底板开设有安装孔，可通过膨胀螺栓或焊接方式固定在土建基础或设备钢平台上，安装时需保证支座底板与基础面的平面度误差不超过2mm，避免管路装配时出现强制对位产生的内应力。

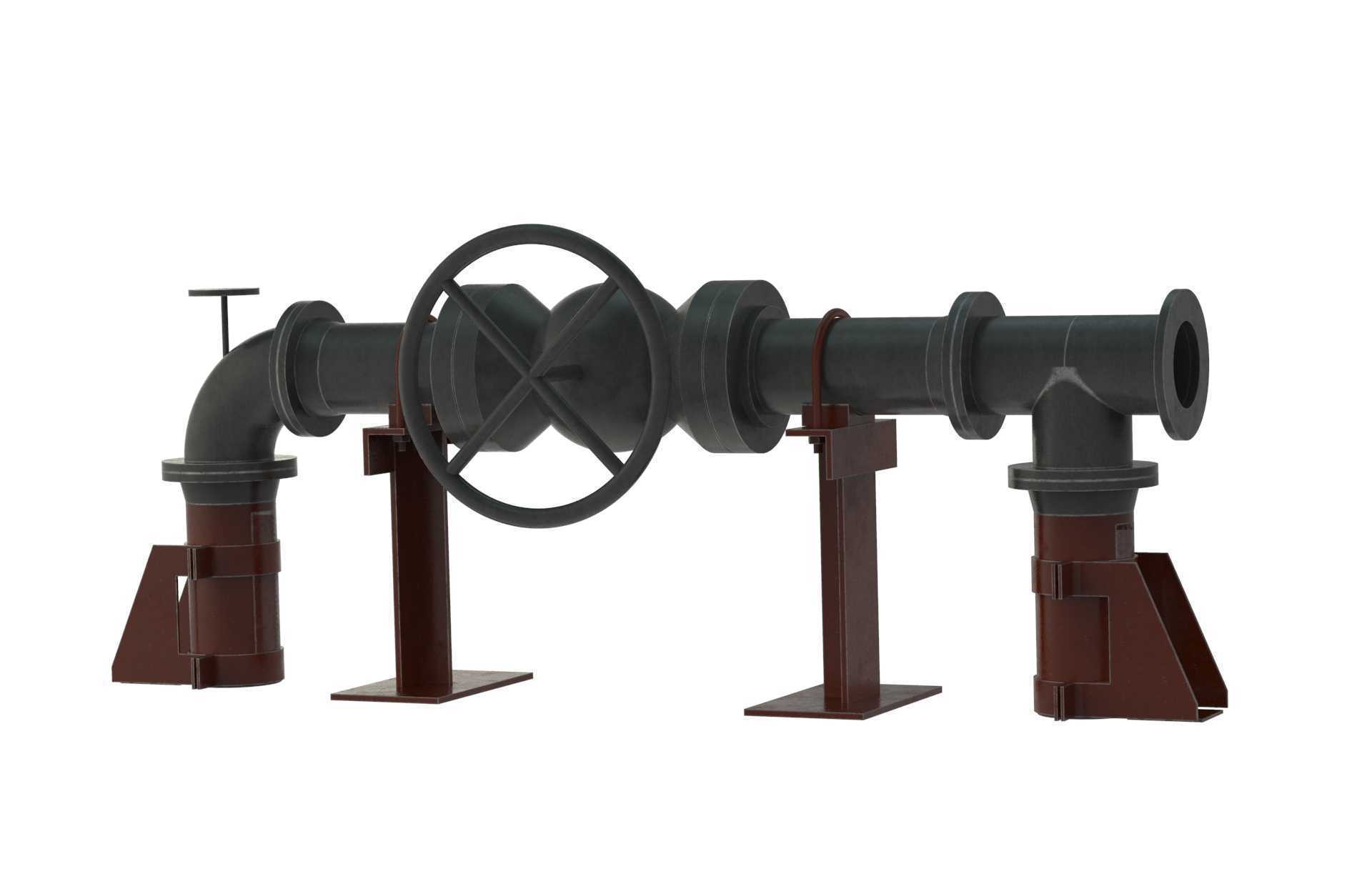

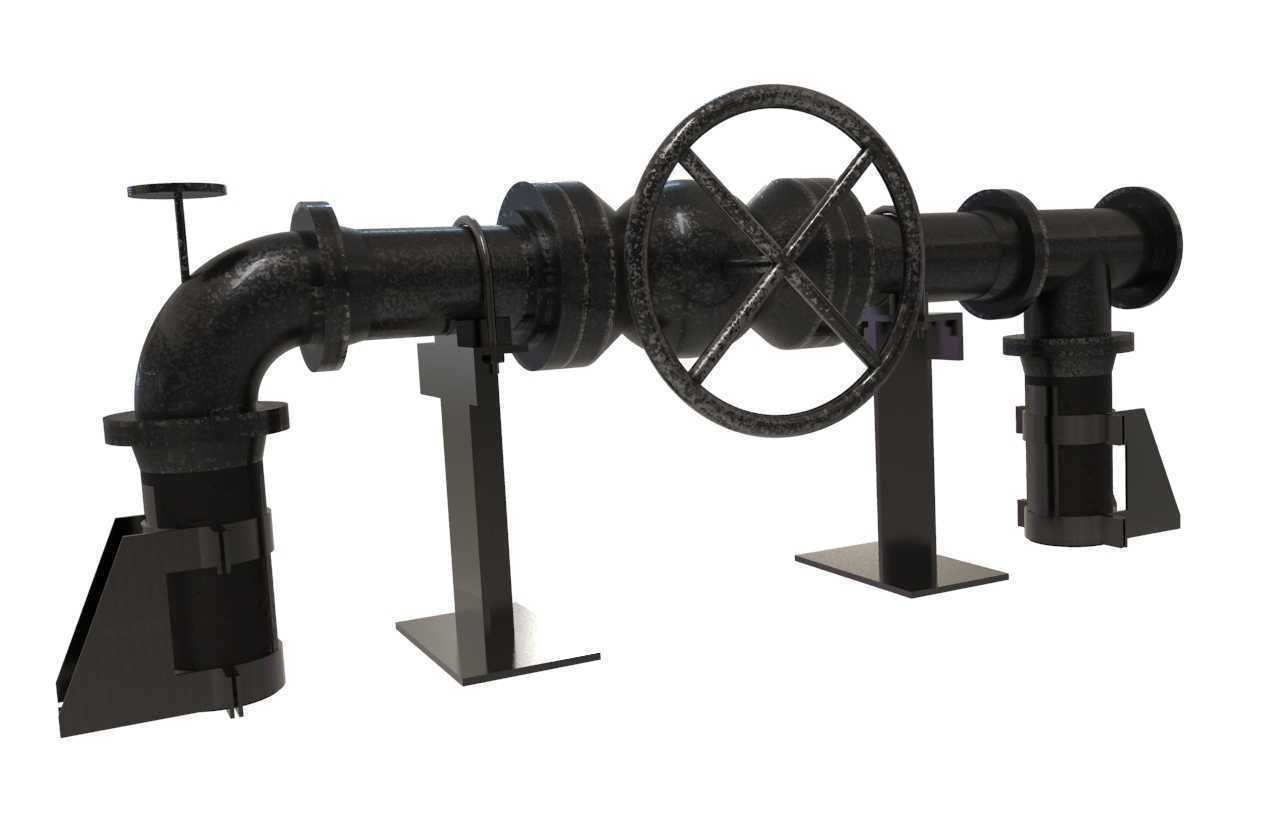

　　水平管段依次设置两组法兰连接结构，中间集成手动涡轮驱动的截止阀，手轮采用大直径轮辐式设计，操作时无需额外加力杆即可实现高压工况下的通断控制，阀门两端的法兰密封面采用凸面结构，适配缠绕式垫片或金属包覆垫片，可满足不同压力等级、不同温度流体介质的密封要求。水平管段下方设置两个高度一致的支撑支架，支架采用型钢焊接结构，底部带方形安装底板，顶部设置与管外径匹配的弧形托板，托板与管道之间可根据实际工况选择是否加装橡胶减震垫，进一步削弱流体输送过程中产生的振动传递到基础结构。

　　组件右侧同样采用90度弯头实现水平流向到垂直向下流向的转变，弯头下方设置与左侧结构一致的带加强筋落地支座，三个支撑点的高度经过统一校准，保证水平管段的同轴度误差控制在允许范围内，避免阀门阀芯出现偏磨影响使用寿命。设计过程中充分考虑了现场安装的操作空间，阀门手轮的安装高度距离操作面预留了足够的操作间隙，法兰连接位置的螺栓拆装空间也做了避让，不会出现扳手无法操作的死角。从安装边界来看，整个组件的水平长度、垂直高度都经过标准化设计，可直接对接同通径的现有工艺管线，两端法兰的螺栓孔位采用国标通用规格，无需现场二次打孔加工，支撑结构的安装孔位也预留了一定的调节余量，可适配基础施工时存在的小范围位置误差。

　　实际使用中，这类带支撑的阀组管路常被用在泵出口的主管路分支、换热设备的进出口管线、储罐的进出料管段，既可以通过截止阀实现管路的通断控制，自带的支撑结构也无需额外设计管架，能大幅缩短现场安装的施工周期，减少现场焊接、切割的工作量，降低施工过程中的安全风险。结构设计时对管路的壁厚做了针对性校核，在满足公称压力要求的前提下尽可能降低整体自重，支撑结构的强度也经过载荷验算，可承受管路满水重量加上水锤冲击的瞬时载荷，不会出现支架变形或管路下沉的问题。法兰连接位置的密封面粗糙度、螺栓预紧力矩范围都在建模时做了参数化标注，现场安装时可直接参照对应的参数要求执行，避免因预紧力不当导致的密封泄漏。另外，整个组件的所有零部件都采用标准化参数设计，阀门、弯头、法兰、型钢支架都可直接采购标准件进行装配，无需定制非标零件，后期运维时如果出现零部件损坏，可直接更换同规格标准件，降低运维成本与备件库存压力。
