12英寸管壳式列管换热装置结构设计

在化工、暖通、动力配套、工业冷却循环等场景中，管壳式换热器始终是热量传递环节的核心承压设备，本次呈现的12英寸规格列管换热结构，针对中小流量换热工况做了适配性的结构优化，完全贴合常规工业管线的安装对接需求。从实际落地的使用场景来看，该规格换热器可适配闭式循环冷却水系统、低压蒸汽冷凝回收、工艺介质恒温调控等多种工况，既可以单独作为换热单元嵌入小型生产线的温控回路，也可以多台并联组合应对更大流量的换热需求，在食品加工的物料降温、小型空压站的油气冷却、暖通系统的汽水换热环节都有极高的适配性。

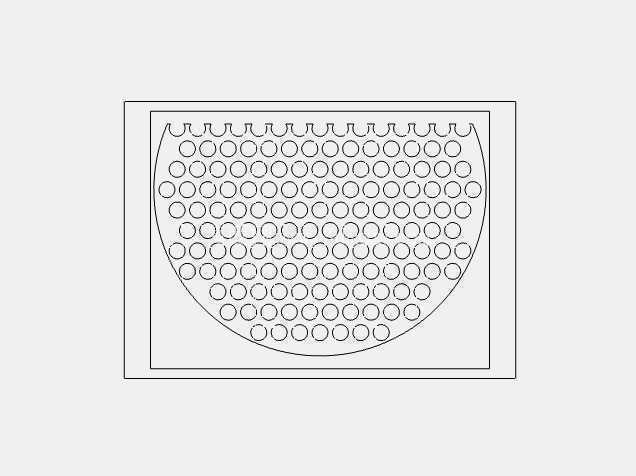

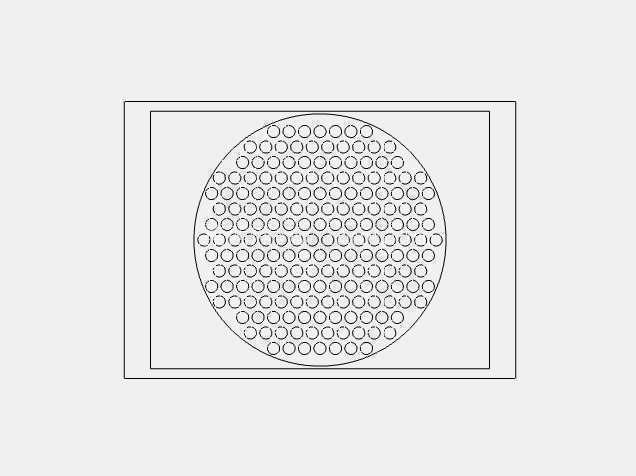

从功能特性层面拆解，该结构采用固定管板式的核心布局，筒身公称直径对应12英寸的管线适配规格，两端管板采用满焊结构与筒身连接，保证承压状态下的密封可靠性，管程侧的分程隔板将管束分为两个流程，可让换热介质在管内形成折返流路，大幅提升介质与管壁的接触时长，强化换热效率；壳程侧设置了偏心布置的介质进出口，可减少壳程内部的流动死区，避免杂质在筒身底部沉积造成的管束堵塞，同时进出口法兰的公称压力等级与筒身设计压力匹配，可直接对接同规格的工业管线，无需额外做变径转接。管束部分采用正三角形排布的换热管，在12英寸的筒身直径范围内最大化排布换热管数量，在控制设备整体体积的前提下尽可能提升换热面积，换热管与管板的连接采用强度胀接加密封焊的组合形式，可应对管壳程两侧存在一定压差的工况，避免运行过程中出现介质串漏的问题。

从设计思路的角度出发，整个结构的建模过程完全遵循压力容器的结构设计逻辑，首先根据12英寸的公称直径确定筒身的内径边界，再根据预设的换热面积反推换热管的长度与排布数量，同时兼顾安装场景的空间限制：筒身底部设置的两个鞍式支座，其安装孔的间距、支座高度都按照常规工业设备的安装基准做了匹配，可直接固定在预制的设备基础或者型钢支架上，不需要额外做支座的改装；两端的封头采用标准椭圆形封头，封头侧的管程进出口法兰中心与筒身轴线重合，方便管线对接时的找正，封头与管板的连接采用法兰螺栓紧固结构，后期检修时可以直接拆卸封头，对管束外壁进行清洗或者更换损坏的换热管，降低运维阶段的拆装难度。

关于外形尺寸与安装边界的把控，整个设备的轴向长度控制在适配中小安装空间的范围内，不会出现过长导致的管线弯折问题，筒身外壁到鞍式支座底部的高度预留了足够的管线操作空间，壳程进出口的伸出长度满足法兰螺栓的安装操作距离，不会出现螺栓无法紧固的问题；设备整体的重心落在两个鞍式支座的支撑区间内，运行过程中不会出现偏重晃动的问题，支座上的安装孔采用长圆孔设计，可抵消设备运行时因温度变化产生的热胀冷缩位移，避免应力集中对连接管线造成拉扯损坏。在细节结构上，筒身顶部设置了排气口、底部设置了排净口，可在设备投用前排尽壳程内部的空气，避免气阻影响换热效率，停机检修时可以完全排尽壳程内部的残留介质，减少介质对筒身内壁的腐蚀。整个建模过程中所有的法兰、封头、鞍座都遵循对应的工业标准尺寸，没有出现非标准的特殊结构，生产制造时可直接选用标准件进行组焊，不需要额外开模制作非标配件，可有效降低生产制造成本，缩短设备的加工周期。对于结构设计从业者来说，该模型可作为中小规格管壳式换热器的设计参考，直接调整换热管长度、筒身直径参数即可衍生出不同换热能力的同系列产品；对于设备选型人员来说，该结构的尺寸边界、接口参数都具备实际参考价值，可直接用于项目前期的方案排布与空间占位校核。
