CFU型壳管式热交换器结构三维设计

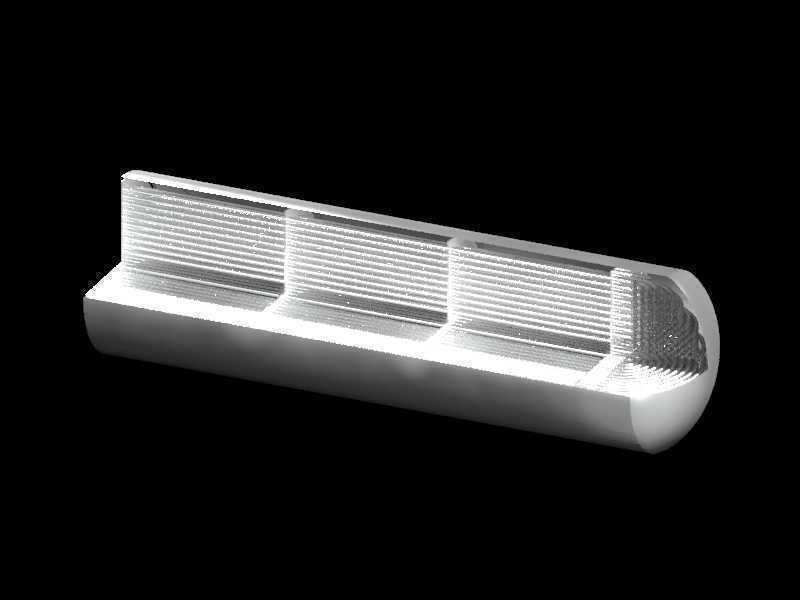

　　在化工、暖通、动力配套以及工业余热回收场景中，壳管式换热器始终是应用占比最高的间壁式换热设备，CFU型结构作为其中适配紧凑安装空间的分支，在船舶动力舱、分布式能源站、小型工艺流体温控回路中有着不可替代的适配性。不同于常规直管式壳管换热器需要预留整根管束的抽装检修空间，CFU型采用U型管束排布，所有换热管弯制为连续U型结构，两端统一固定在同一侧的管板上，管程流体从管箱分隔的一侧进入，流经整组U型管束后从另一侧汇流导出，壳程则在筒体内沿折流板导向横向冲刷管束外壁，完成两种介质之间的热量传递。从结构设计逻辑来看，该模型完整还原了CFU型壳管换热器的核心组成：带椭圆封头的卧式筒体、单管板固定结构、分程隔板式管箱、等间距排布的折流板组件、逐根弯制的U型换热管以及端部的进出口接管。建模过程中优先考虑了实际安装的边界约束：筒体整体为长条形卧式布局，端部采用圆弧封头收束，没有额外的后端管箱结构，因此设备的轴向安装长度比同换热面积的固定管板式换热器缩短近40%，尤其适合安装空间轴向尺寸受限、无法预留管束抽拉空间的舱室类安装场景。管束部分的设计严格匹配壳程流体的流速要求，折流板采用单弓形切边结构，切边率控制在25%左右，既可以引导壳程流体形成垂直于管束的横向流，减少流动死区提升换热效率，也能为整组换热管提供径向支撑，避免长换热管在流体冲击下产生振动磨损。U型换热管的弯制半径在建模时做了工艺性约束，最小弯管半径不小于换热管外径的2倍，避免弯管处管壁减薄超标影响承压能力，同时不同排的换热管采用差异化的弯转半径，相邻管排之间预留均匀的管间间隙，既保证壳程流体的通流面积，也为后期管程的高压清洗预留操作空间。

　　管箱部分的分程隔板将管程分为两个流程，流体在管束内的流速可以提升至1.2-1.8m/s的合理区间，适配水、导热油、低压蒸汽等多种常见换热介质，管板与筒体、换热管的连接结构在模型中做了贴合实际工艺的处理，管板与筒体采用对接焊接结构，换热管与管板采用强度胀加密封焊的连接形式，能够适配最高2.5MPa的工作压力场景，满足多数工业民用换热回路的承压要求。从安装适配性来看，该结构的支座采用卧式鞍式支座，两个支座分别布置在筒体靠近两端的位置，其中靠近管板一侧为固定支座，靠近封头一侧为滑动支座，能够补偿设备运行过程中因温度变化产生的轴向热膨胀量，避免热应力集中导致的焊缝拉裂或管束变形。

　　进出口接管的位置做了合理排布：管程的进出口集中设置在端部管箱上，壳程的进出口分别布置在筒体上下两侧，靠近管板和封头端，这样的排布可以让壳程流体的流动路径覆盖全部管束长度，避免出现换热短路的情况。在实际选型应用中，这类CFU型壳管换热器特别适配两种介质温差较大、壳程流体清洁度较高的场景，因为U型管束的结构特性决定了管程可以承受更高的温差应力，不需要额外设置膨胀节来补偿热变形，但壳程侧因为管束是整体弯制结构，无法抽出进行机械清洗，因此壳程介质需要选择不易结垢、无大量固体颗粒的流体，比如闭式循环的冷却水、洁净的工艺导热油等。建模过程中对所有配合间隙做了工程化处理，比如换热管与折流板管孔的间隙控制在0.3-0.5mm，折流板与筒体内壁的间隙控制在2mm以内，既符合实际加工装配的公差要求，也能减少流体从间隙旁流导致的换热效率损失。另外，端部封头的曲面采用标准椭圆封头建模，长短轴比例为2:1，承压时的应力分布更均匀，封头与筒体的连接采用等厚度对接焊结构，没有突变的截面，降低了局部应力集中的风险。对于三维建模从业者来说，这类模型的建模难点在于U型管束的批量排布，需要先根据换热面积计算出所需的换热管数量，再按照正三角形或正方形的排布规则在管板上排布管孔，之后逐排生成不同弯转半径的U型管，保证每根换热管的长度偏差控制在合理范围内，同时要避免弯管段出现管间碰撞的问题。折流板的排布需要根据壳程的压降要求计算间距，间距过小会导致壳程流阻过大，增加循环泵的功耗，间距过大则会让流体在壳程形成纵向流，降低换热系数，通常折流板间距取壳体内径的0.3-0.6倍，该模型的折流板间距取0.5倍壳体内径，兼顾了换热效率和流阻要求。

　　在实际工程应用中，这类换热器还会在筒体上设置排气口、排液口和排污口，分别布置在筒体的最高处、最低处以及壳程介质入口端的下方，方便设备启动时排净内部空气、停机时排净残留介质以及定期排出沉积的杂质，这些细节结构在模型中也做了对应预留，方便后续根据具体项目参数做调整。整体来看，该结构的三维模型完整还原了CFU型壳管式换热器的所有核心结构特征，所有尺寸比例都符合行业设计规范，既可以作为结构设计人员进行方案选型时的参考模型，也可以作为教学演示中讲解壳管式换热器结构原理的可视化载体，还能在此基础上根据具体的工况参数调整换热管数量、筒体直径、接管口径等参数，快速生成适配具体项目的设计方案。
