工业级真空加热处理成套装置三维安装结构

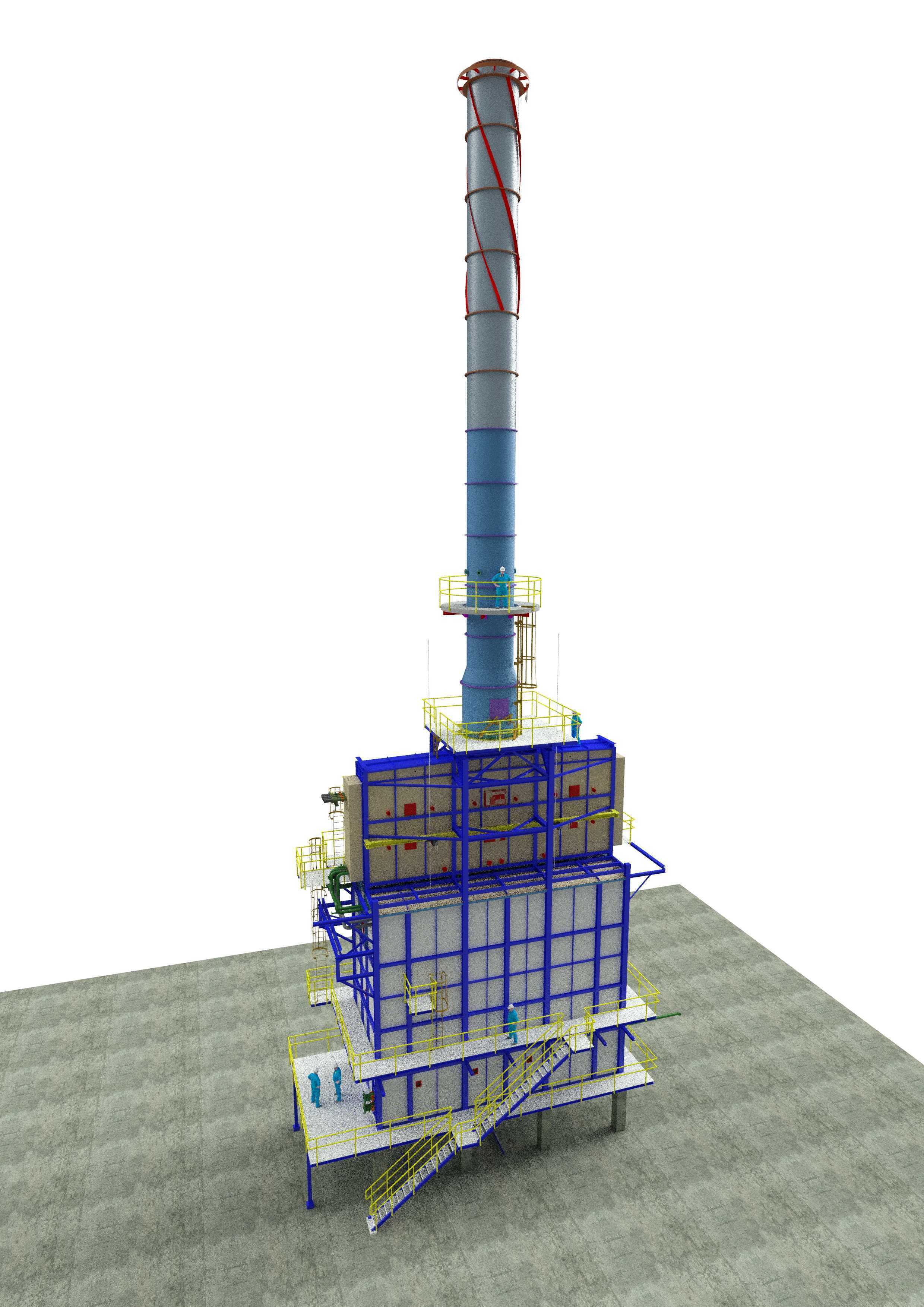

这套真空加热装置的三维安装结构，完整还原了现场落地部署的全要素细节，从主体塔节到附属操作平台、走梯、护栏都做了等比例还原，可直接用于厂区布局规划、安装施工交底、运维路径模拟等工程场景。在化工、新材料、特种热处理等生产场景中，这类设备主要承担低氧环境下的物料加热、脱挥、干燥工序，相比常压加热设备，能避免物料在高温下氧化、劣化，同时降低物料沸点，提升热敏性物料的处理良品率，是高附加值精细化工产线、锂电正极材料烧结、航空复合材料固化环节的核心热工装备。

从结构设计逻辑来看，整套装置采用下舱上塔的布局，下部方形舱体为核心加热腔，内部预留了加热模组、物料承载架、真空抽气接口、测温测压元件的安装位，舱体框架采用型钢焊接结构，外部覆盖保温护板，既保证腔体结构强度承受负压工况，也能减少热量散耗降低运行能耗。上部高耸的塔节为排气与换热段，内部设置多级折流与冷凝结构，可将加热过程中蒸出的溶剂蒸汽、挥发组分逐级冷凝回收，塔节外部的螺旋爬梯连通各层检修平台，满足日常运维时的人员通行需求，塔节顶部设置防雨帽与排气口，避免室外部署时雨水侵入设备内部。

安装边界方面，整套设备采用落地式安装，底部设置多组可调支脚，可适配厂区不同平整度的混凝土地面，安装时需预留设备周边不小于1.2米的操作巡检通道，走梯入口处需避开厂区主物流通道，防止人员巡检与物料运输产生动线冲突。设备侧面预留的真空管路、冷却水管路、电气接线接口均做了方位标识，三维模型中可直接提取接口坐标，方便设计阶段提前排布厂区公用工程管线，减少现场安装时的管线碰撞问题。各层操作平台的护栏高度、踢脚板设置均符合工业设备安全规范，平台踏板采用防滑格栅板，避免油污、积水导致人员滑倒，走梯的倾角、踏步宽度也按照人体工程学参数设计，降低运维人员上下攀爬的疲劳感。

功能特性上，这套结构充分考虑了负压工况下的结构稳定性，下部舱体的加强筋排布经过力学验算，可承受长期负压循环工况下的结构形变，避免腔体变形导致密封失效。塔节与下部舱体采用法兰连接，连接处设置耐高温密封垫片，既保证真空密封性，也方便后期检修时拆卸塔节清理内部结垢。设备各层平台均预留了吊装孔位，方便后期更换内部加热元件、测温传感器等易损件，无需大面积拆解设备主体。三维模型中还原的所有附属结构，包括侧面的管道支架、仪表安装座、接地端子位置，都与实际出厂设备完全一致，结构工程师可直接基于该模型完成设备基础设计、管线综合排布、运维方案编制，无需再对照二维图纸反复核对空间尺寸，能大幅缩短项目前期的设计周期，减少现场安装时的返工问题。
