450cc反射式液位计结构设计方案

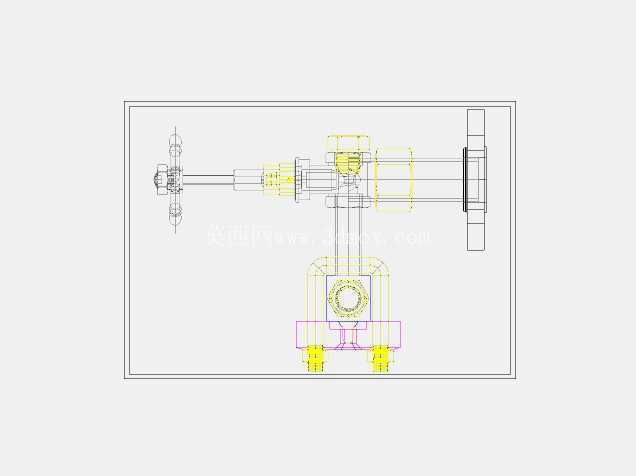

　　从安装边界来看，该液位计的横向连接轴段预留了标准法兰对接位，可直接匹配DN40规格的工艺管路侧装接口，安装时无需额外加装转接构件，垂直方向的检测腔体高度对应450cc量程的液位检测范围，腔体内置的反射式检测组件通过光线在不同介质界面的反射差识别液位位置，无需在容器内部加装浮球、磁翻板等活动构件，从根源上减少了介质杂质卡滞、活动件磨损带来的检测失效问题。设计过程中针对不同工况的介质兼容性，将过流部件的结构做了等壁厚处理，既保证了承压能力，也为后续衬氟、衬塑等防腐改性处理预留了加工余量，连接端的密封槽采用标准矩形槽设计，可适配丁腈橡胶、氟橡胶等不同材质的密封垫片，满足水、油品、弱腐蚀性化工介质的使用需求。在化工、食品加工、水处理等涉及流体存储与输送的工业场景中，液位参数的实时可靠检测是保障生产流程稳定、避免介质溢出或抽空故障的核心环节，反射式液位计作为接触式液位检测的典型器件，凭借结构紧凑、检测直观、耐介质腐蚀的特性，被广泛应用于中小型储液罐、工艺管路旁通、小型反应容器的液位监测场景。这款450cc规格的反射式液位计，在结构设计上充分考虑了现场安装的适配性与长期运行的可靠性，整体采用侧装式结构布局，主体检测腔与工艺连接端采用一体化刚性连接设计，避免了多段拼接带来的密封泄漏风险。

　　从结构细节来看，液位计的观察端采用了平面透光视窗设计，视窗与腔体的连接采用压盖压紧式密封，相比胶粘式视窗更耐温度交变，现场维护时可直接拆卸压盖更换视窗或密封件，无需整体更换仪表。横向连接轴内部做了介质导流结构，可让容器内的介质顺畅流入检测腔体，避免腔体内部出现介质滞留、结垢的问题，保证液位检测的响应速度与实际容器液位同步。在安装适配性上，该液位计的整体安装外轮廓没有突出的尖锐结构，侧面操作空间预留充足，现场安装时可直接在管路预设的安装位完成对接，不需要额外调整周边管路布局，对于紧凑排布的工艺管路集群尤为适用。

　　不同于顶装式液位计需要占用容器顶部安装空间，这款侧装式反射液位计可安装在容器侧壁的任意预设高度位置，配合不同长度的检测腔体可适配不同量程的检测需求，本次450cc量程的版本专门针对中小型缓冲罐、计量罐的液位监测设计，量程覆盖日常生产中常用的小容积容器液位检测区间，检测精度可满足常规工艺的液位监控要求。结构建模过程中对所有配合面做了公差匹配设计，连接法兰的螺栓孔位采用跨中分布设计，可适配不同标准的配对法兰，视窗压盖的紧固件采用内六角螺栓设计，安装时可使用标准内六角扳手完成操作，不需要特殊工装。考虑到现场可能存在的振动工况，所有螺纹连接部位都预留了防松垫片的安装空间，避免长期运行后紧固件松动导致的密封失效。

　　检测腔体的底部预留了排污接口结构，可在定期维护时排空腔体内的残留介质与沉积杂质，不需要将液位计从管路上整体拆卸，大幅降低了现场维护的工作量。从实际使用场景来看，这款反射式液位计既可以单独作为现场直读式液位检测仪表使用，也可以在视窗端加装光电检测模块，将液位信号转化为电信号接入厂区的自控系统，实现液位的远程监控与高低液位报警功能，结构设计上预留的模块安装位可直接适配常规的光电检测附件，不需要对主体结构做二次加工。整体结构没有复杂的异形曲面，所有零部件都采用常规机械加工工艺即可完成制造，加工成本可控，零部件的通用化率较高，日常维护的备件采购难度低，适合在中小型工业生产场景中批量部署使用。
