反射式450cc液位计结构设计

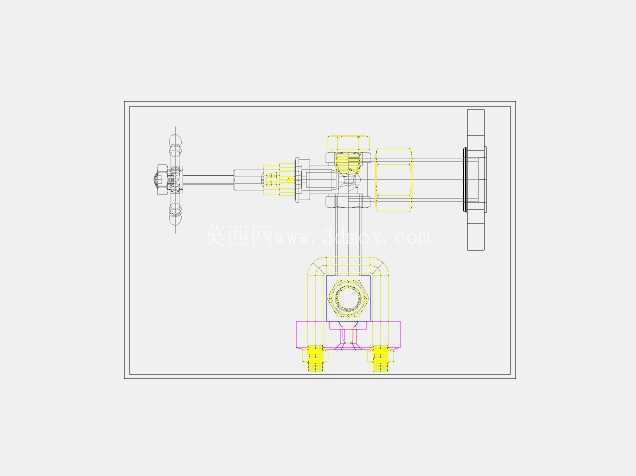

在化工、制药、食品加工等涉及流体介质存储与输送的生产场景中，密闭容器内的液位高度是直接影响生产安全、工艺稳定性的核心参数，反射式液位计作为无需外接电源、依靠光学反射原理实现液位可视化观测的就地测量部件，长期被应用在中小型承压储液罐、工艺管路旁通、小型反应容器的液位监测点位。这款450cc规格的反射式液位计，在结构设计上充分考虑了现场安装的通用性与观测便利性，主体采用三通式流道结构，横向两端为工艺连接接口，可直接对接容器侧壁的上下引出管，纵向腔体为液位观测与反射测量核心段，底部设置两个排污与排气接口，方便日常维护时排空腔体内残留介质、排出积气避免测量误差。

从实际使用场景出发，这类小容积反射式液位计多用于容积在500L以下的中小型储液设备，适配的介质多为无强腐蚀性、不含大量悬浮杂质的清水、润滑油、药剂溶液等，工作时容器内的介质会通过连通器原理进入液位计腔体，腔体内置的反射棱镜会在气相与液相接触界面形成明显的光线反射差，操作人员站在观测面无需近距离接触容器，即可清晰分辨液位分界位置，相比玻璃管液位计，反射式结构的密封承压能力更强，棱镜与金属腔体的密封面采用轴向压紧结构，避免了玻璃管径向受力易碎裂的问题，在存在轻微振动的生产工位也能稳定工作。

设计过程中首先明确了安装边界尺寸，横向连接端的中心距按照通用的旁通液位计安装规范设定，两端接口采用标准外螺纹连接形式，可适配现场常用的内螺纹接头、法兰转换接头，无需额外定制连接件；纵向观测段的长度覆盖了450cc量程对应的液位变化区间，观测面采用平面抛光处理，避免曲面折射导致的液位观测偏差，棱镜组件安装在纵向腔体的后侧，与观测面保持平行，光线从观测面入射后，在气相段会发生全反射呈现亮银色，在液相段因光线折射进入介质呈现暗态，明暗分界处即为实际液位高度，这种测量原理完全不需要供电，也不存在电子元件老化失效的问题，适合在防爆要求高、供电不便的户外安装点位使用。

结构细节上，横向流道与纵向腔体的连接处做了圆弧过渡处理，避免介质流动时形成死角残留，长期使用也不会积存杂质堵塞流道；底部的两个接口分别设置在腔体最低处的两侧，排污时可以打开一侧接口通入冲洗介质，从另一侧接口排出积污，不需要拆卸整个液位计即可完成清洁维护；所有金属部件的流道内壁都做了钝化处理，减少介质对壁面的腐蚀，延长设备使用寿命；连接部位的密封件采用耐温耐油的橡胶材质，适配常规工业场景的介质温度与压力范围，安装时只需按照规定扭矩拧紧连接螺母，即可实现可靠密封，不会出现渗漏问题。

在三维建模过程中，所有配合面都按照机械加工的公差要求设定了配合间隙，螺纹连接段的尺寸符合公制螺纹的标准规范，棱镜的安装槽尺寸预留了密封件的压缩量，既可以保证密封效果，也不会压裂脆性的棱镜部件；整体结构没有复杂的异形曲面，所有金属部件都可以采用常规的车削、铣削工艺加工完成，不需要特殊的加工设备，生产成本可控，适合批量生产加工；模型中完整还原了内部流道的走向、各部件的装配关系，结构设计人员可以直接参考该模型调整接口尺寸、量程长度，快速适配不同规格的储液容器安装需求，设备选型人员也可以通过模型直观了解安装所需的空间尺寸，提前规划现场安装位置，避免出现安装干涉、观测视角不佳的问题。
