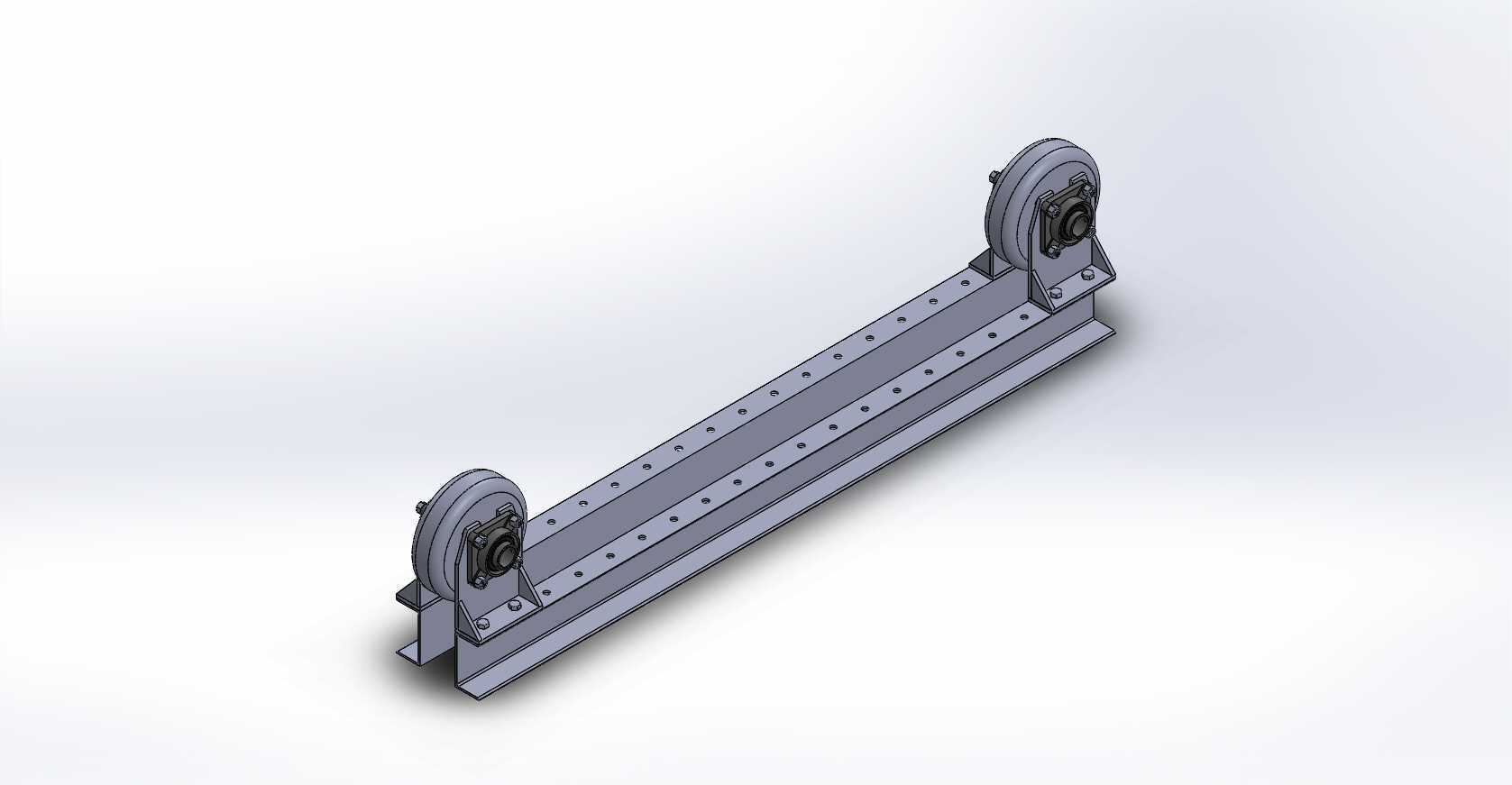

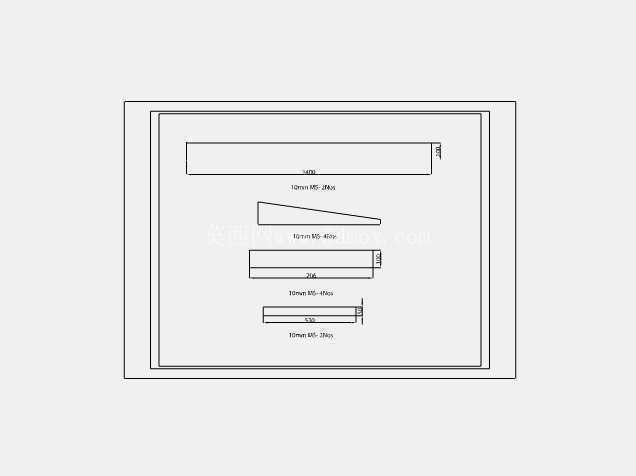

在承压壳体、长筒型结构件的焊接生产环节,工件的环缝焊接、周向附件装焊一直是影响作业效率的核心痛点,这类工件往往自重较大,周向焊缝分布范围广,若采用行车配合人工翻面的作业方式,不仅单次调整姿态耗时久,还容易在吊装过程中出现工件磕碰、定位偏移的问题,甚至带来吊装安全隐患,这款双轮式旋转支撑结构正是针对这类场景开发的焊接配套工装。从实际使用场景来看,该结构主要适配中等长度的筒状、类壳体工件,常见于压力容器配件、通风管道段、小型储液筒体的焊接生产工位,可配合焊接操作机、手工焊工位完成环缝自动焊接、焊缝打磨、周向附件定位装焊等多道工序,作业时工件架设在两端的滚轮组件之间,通过滚轮的转动带动工件平稳回转,作业人员无需反复吊装调整工件角度,即可完成整圈焊缝的连续作业,能大幅降低长筒类工件焊接过程中的姿态调整辅助时长。从功能特性上看,两端的滚轮组件采用带座轴承支撑滚轮轴的结构,滚轮外圈采用圆弧过渡型面,可适配一定直径范围内的圆柱形工件,避免工件转动过程中出现轴向窜动;滚轮组件通过螺栓固定在下方的长条形安装梁上,梁体上加工有等间距排列的安装孔位,可根据待支撑工件的长度灵活调整两端滚轮组件的跨距,适配不同长度规格的工件支撑需求,无需针对单一长度工件单独制作工装,提升了工装的通用适配性。
设计过程中,首先需要核算待支撑工件的最大自重,匹配对应载荷等级的带座轴承与滚轮轴径,避免工件加载后出现轴体弯曲变形、轴承卡滞的问题;长条形安装梁采用型钢焊接加工而成,梁体截面经过抗弯强度校核,确保两端滚轮加载后梁体的绕度在允许范围内,不会出现中部下沉导致工件转动卡滞的情况;安装孔位的间距设置综合考虑了常见工件的长度规格,孔位公差按照装配级精度加工,保证滚轮组件调整位置后,两端滚轮的轴线保持平行,避免工件转动时出现跑偏、滑脱的问题。
安装边界方面,该结构可通过梁体底部的安装孔直接固定在焊接工位的地坪预埋件或者专用工作平台上,安装时需要保证梁体的直线度以及两端滚轮轴线的平行度误差控制在允许范围内,滚轮的安装高度需要匹配焊接作业的操作高度,避免工件架设后高度过高或过低影响作业人员操作;两端滚轮的中心距调整范围覆盖常规小型壳体工件的长度区间,滚轮的型面直径可适配直径在一定区间内的圆柱形工件,对于带锥度的特殊壳体工件,也可通过更换对应型面的滚轮来实现适配。
实际作业过程中,该旋转支撑结构可配合驱动滚轮组件组成主动式滚轮架,也可作为从动支撑端配合其他变位机使用,当作为从动支撑使用时,工件的转动阻力来自轴承的滚动摩擦,人工即可轻松推动工件转动,调整到需要的焊接角度后可通过配套的锁止结构固定滚轮位置,避免焊接过程中工件出现意外转动;梁体上的多余安装孔可作为工件周向定位附件的安装基点,也可用于固定焊枪支架、打磨工具挂架等附属配件,拓展工位的实用功能。不同于重型焊接滚轮架的大载荷设计,这款结构更偏向中小型壳体焊接工位的轻量化使用需求,整体结构简单可靠,加工制作成本低,维护保养方便,日常使用仅需定期对轴承部位加注润滑脂,检查连接螺栓的紧固状态即可,非常适合中小型机加工、焊接加工车间的小批量壳体类工件生产使用,能够有效降低工人的劳动强度,提升焊接作业的连续性与焊缝成型质量,减少因工件吊装翻面带来的辅助时间损耗。
