卡车装卸用4英寸蒸汽回收臂结构设计

在石化产品公路槽车装卸作业场景中，敞口装卸带来的介质挥发不仅造成物料损耗，更会带来易燃易爆气体聚集的安全隐患，同时挥发的烃类物质也是VOCs治理的重点管控对象，蒸汽回收臂正是针对这一场景开发的专用流体装卸配套设备，区别于普通装卸鹤管，其核心功能是在装卸液态介质的同时，将槽车罐内逸出的气相介质通过独立回路密闭回收至储罐或处理装置，实现装卸过程的全密闭作业。

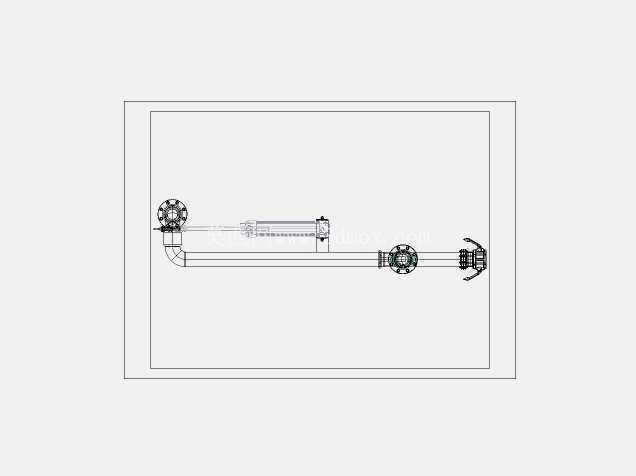

这套4英寸规格的回收臂采用150磅级RF法兰作为连接接口，匹配国内多数公路危化品槽车的罐口气相接口标准，整体采用多关节旋转结构设计，从固定端到槽车连接端依次设置了三个可360度旋转的密封关节，分别对应水平回转、垂直俯仰、末端微调三个维度的运动自由度，能够覆盖槽车停靠时±1.2米的横向对位偏差、±0.8米的纵向高度偏差，无需反复挪动车辆即可完成接口对接，大幅降低装卸对位的操作难度。

设计过程中首先对作业边界做了充分核算：固定端安装法兰中心距离作业平台高度为1.2米时，臂架完全收拢后的最小回转半径为0.9米，不会占用装卸岛的通行空间；臂架完全展开后最大作业半径可达4.5米，能够覆盖常见三轴槽车的罐口停靠范围，末端的快速连接接头采用偏心锁紧结构，对接时无需额外工具，手动扳动锁紧手柄即可实现接口的密封压紧，密封面采用耐油氟橡胶材质，可耐受-20℃到120℃的介质温度，适配汽油、柴油、轻质芳烃等多数常见石化介质的气相回收工况。

臂体的主管道采用无缝钢管焊接成型，所有旋转关节处都采用了双重密封结构，内侧为填充聚四氟乙烯的主密封，负责阻隔介质泄漏，外侧为防尘密封圈，阻挡作业环境中的粉尘、雨水进入关节摩擦面，延长旋转部件的使用寿命；关节处的旋转支撑采用镶嵌式自润滑铜套，无需定期加注润滑脂即可保证长期转动灵活，避免了润滑脂泄漏对介质造成污染的风险。在臂架的平衡设计上，采用了外置弹簧缸平衡机构，可根据臂架实际伸展角度自动调整平衡力，操作人员仅需施加小于50牛的力即可拖动臂架在全作业范围内移动，对位过程无卡滞、无下坠风险，松开手柄后臂架可在任意位置保持悬停，不会因为自重出现滑落移位的问题。

从安装适配性来看，固定端法兰采用标准凸面密封结构，可直接与装卸区的气相回收立管对接，无需额外加工过渡连接件；臂架整体采用模块化分段设计，运输过程中可拆分为固定座、主臂段、副臂段、末端接头四个部分，现场安装时仅需通过法兰螺栓拼接即可，不需要现场焊接作业，降低了现场施工的动火作业风险。实际作业过程中，回收臂的气相通道与液相装卸臂独立设置，介质流速可控制在每秒3米以内，不会因为流速过高产生静电积聚，所有金属部件之间都设置了静电跨接片，整体接地电阻小于4欧姆，符合易燃易爆区域的防爆作业要求。

针对日常运维的需求，所有旋转关节都设置了可更换的密封件检修口，当密封出现磨损泄漏时，无需将整台臂架从安装位拆除，仅需拆开检修压盖即可更换密封件，单处密封更换作业可在半小时内完成，大幅降低运维停机时间。臂体外表面采用环氧富锌底漆加聚氨酯面漆的防腐涂层，可适应户外露天作业的日晒雨淋环境，涂层设计使用寿命不低于8年，不会因为长期户外使用出现大面积锈蚀脱落的问题。末端接头处还设置了防拉脱安全销，当槽车意外移动未断开接头时，安全销会在设定拉力下断裂，同时自动封闭两端的密封面，避免介质大量泄漏引发安全事故，这一设计细节也完全符合危化品装卸作业的安全规范要求。
