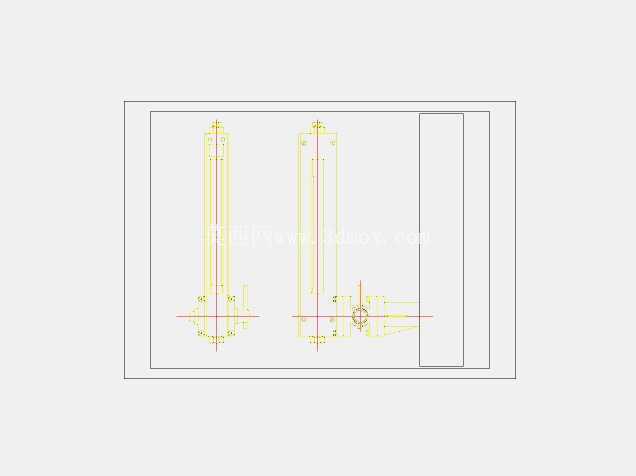

玻璃转子流量计结构三维设计模型

　　在化工流体输送、市政给排水、实验室气路管控这类场景里，流量参数的实时把控直接决定工艺稳定性与管路运行安全，这款玻璃转子流量计的三维结构设计，完全围绕现场安装与实际检测需求搭建，没有冗余的装饰性结构，所有特征都服务于功能实现。从结构逻辑来看，模型完整还原了锥形测量管、上下连接基座、内置浮子、侧向导向结构、密封压合部件的全部装配关系，锥形管的锥度公差、浮子的配重台阶、基座的流道过渡圆弧都做了1:1的特征还原，没有做简化处理，方便后续做流体仿真或者装配干涉检查时直接调用。

　　设计过程中优先考虑了管路安装的适配性，上下连接端的法兰密封面尺寸、螺栓孔位分布、侧向引出的信号接口位置都严格遵循通用管路安装规范，安装时不需要额外做转接件加工，垂直安装的垂直度基准面在基座上做了明确的凸台标识，现场施工时可以直接靠尺贴合找正，避免因安装倾斜导致浮子卡滞、测量值偏差的问题。从功能特性来说，这款流量计属于变面积式流量检测元件，流体自下而上通过锥形管时，浮子在流体推力作用下上升，当浮子重力、流体浮力、节流差压形成的推力三者平衡时，浮子的停留高度就对应管路内的瞬时流量，模型里特意还原了浮子上的导流槽结构，这个细节是很多简化模型容易忽略的——导流槽可以让浮子在测量过程中保持小幅旋转，避免浮子贴壁卡滞，同时减少流体紊流对测量精度的干扰。

　　上下基座的流道做了渐扩渐缩的圆弧过渡，没有直角台阶，一方面可以降低流体经过时的压损，减少管路系统的动力损耗，另一方面也避免流体中的杂质在台阶处沉积，长期使用不会因为积垢导致测量管内径变化影响精度。在安装边界的设计上，模型预留了足够的操作空间，上部的压盖拆卸空间、侧面信号接口的接线空间、下部排污螺塞的操作空间都做了尺寸校核，现场维护时不需要拆卸整个流量计，只需要松开上部压盖就可以取出锥形管和浮子做清洁，适合测量含有少量微小杂质的水、低压气体、轻质油品等介质。另外，基座和锥形管的密封结构采用了阶梯式压合设计，密封槽的深度、宽度都匹配常规O型圈的尺寸规格，装配时压盖的拧紧力矩不需要过大就能实现可靠密封，避免过压导致玻璃锥形管碎裂的风险。

　　从建模逻辑来说，所有特征都采用参数化搭建，锥形管的锥度、浮子的重量对应量程、连接法兰的压力等级都可以通过修改参数快速调整，适配不同管径、不同流量范围的管路需求，不需要重新绘制基础结构。模型里的每个零件都设置了独立的装配基准，做工程图导出时可以直接生成各零件的加工视图，标注尺寸、形位公差时不需要重新找基准，能大幅缩短从设计到加工出样的周期。对于做管路系统集成的工程师来说，这个模型可以直接导入到整体管路装配体中，提前校核流量计和周边阀门、管道支架的安装间距，避免现场施工时出现空间干涉，也可以用来做操作培训的演示模型，直观展示浮子随流量变化的运动过程，帮助运维人员快速理解设备工作原理。
