这套通风管路布局方案针对小型办公场景的多房间通风需求设计,核心解决五个独立隔间的机械通风气流组织问题,适配无自然通风条件下的密闭空间空气置换需求。从实际应用场景来看,这类布局常见于小型独栋办公、临街商铺改造办公区或者厂区附属办公隔间,这类空间往往无法依托建筑原有集中通风系统,需要独立布设风管实现各房间的空气流通,避免密闭空间内空气滞留、废气堆积的问题。

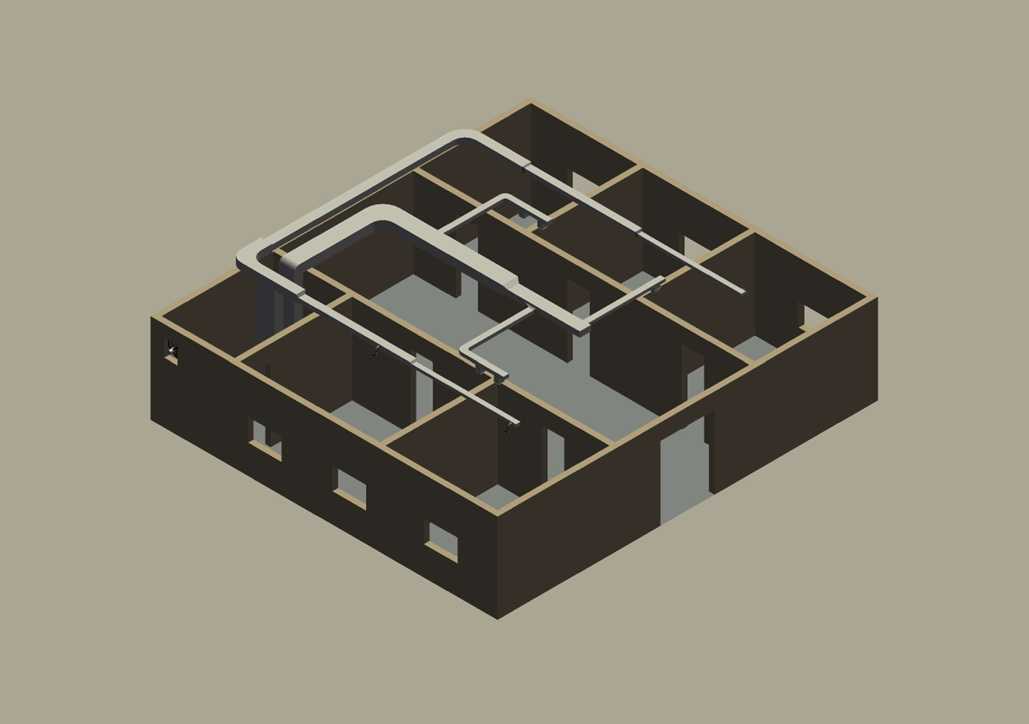

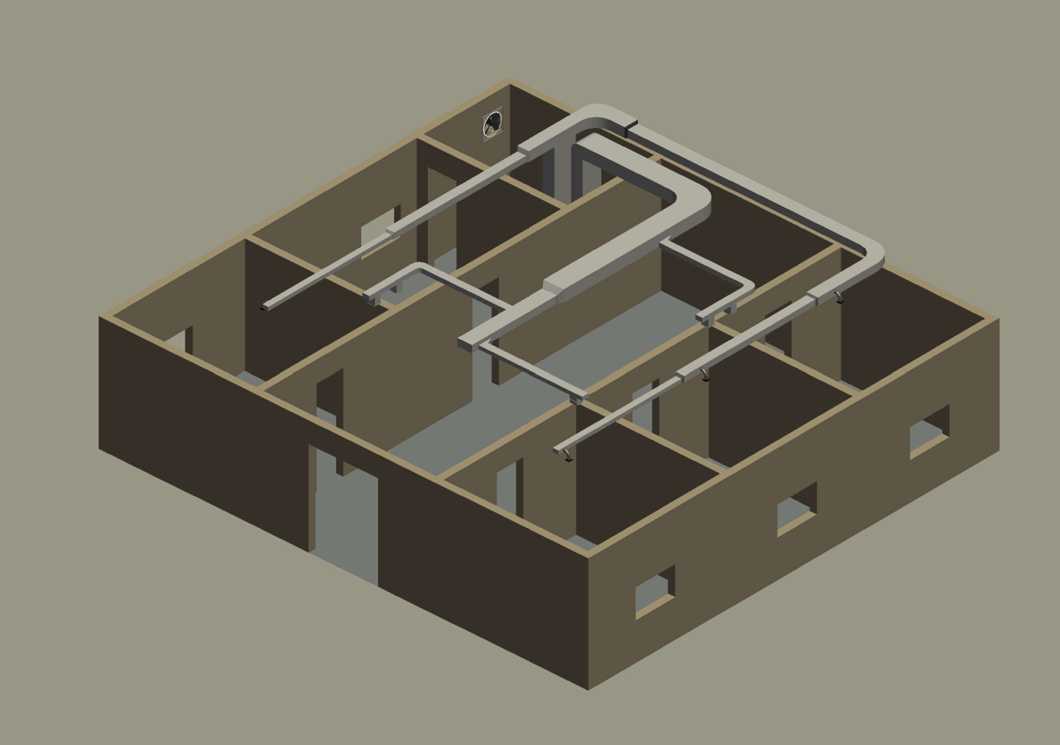

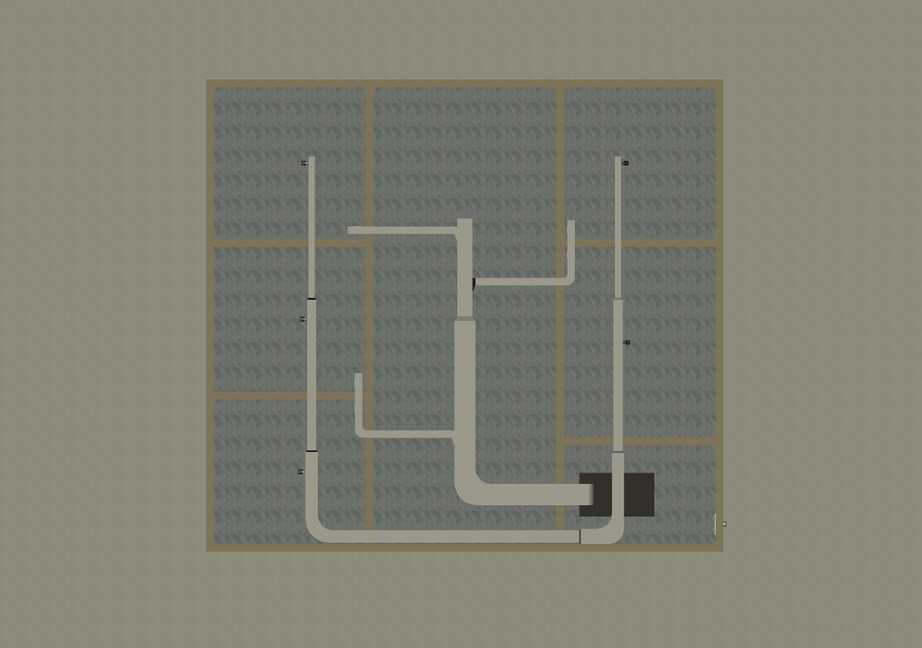

设计过程中首先锚定了建筑的整体边界参数,整体建筑占地尺寸为31英尺长、34英尺宽,总办公面积1054平方英尺,共划分五个独立办公房间,每个房间的层高统一为8英尺,所有外窗均为密封设计,不承担通风换气功能,房间门的开启时间极短,无法形成有效空气交换,因此全部通风负荷由机械风管系统承担。设计时没有采用传统的每个房间独立布设支管接室外机的方案,而是采用主风管沿公共区域顶部布设,再通过分支风管接入各个房间的布局,这样的设计能够大幅减少风管的总长度,降低管路沿程阻力,同时减少室外机的布设数量,控制整体施工成本。
从功能特性来看,这套风管系统兼顾送风与排风的气流平衡,每个房间的支管接口位置都避开了人员长期停留的办公区域正上方,避免直吹造成的不适感,同时支管的管径匹配对应房间的容积与容纳人数:其中四个100平方英尺的房间单房容积800立方英尺,高峰时段可容纳5人,支管尺寸匹配对应换气次数要求,保证每人所需的新鲜空气供应量;125平方英尺的房间容积1000立方英尺,同样按高峰容纳5人的标准配置支管管径,确保各房间的通风量均匀,不会出现远端房间风量不足的问题。主风管的转弯处全部采用圆弧过渡设计,避免直角弯头造成的局部阻力损失,降低风机的运行负荷,同时风管的吊装高度控制在吊顶安装空间内,不会占用室内有效净高,不影响房间后续的办公家具布设。
安装边界方面,这套方案的风管全部采用矩形薄壁风管,沿墙体顶部与走廊顶部的夹角位置布设,不需要对原有建筑墙体进行大规模开洞,仅需要在建筑外墙上开设一个总进风口与一个总排风口,最大程度降低对建筑结构的破坏。各支管接入房间的位置选在房间门旁的墙体上部,避开室内的窗户、电路管线预埋位置,安装时不需要破坏室内已有的装修面层。管路的固定支架间距符合暖通安装规范要求,支架固定点选在建筑结构梁的位置,避免直接固定在吊顶龙骨上造成长期使用后的下坠变形。
在设计思路上,这套方案优先考虑了后期维护的便利性,主风管上预留了检修开口,位置对应公共区域的吊顶检修口,不需要进入各个办公室就能完成风管内部的清灰与检修作业;各支管与主风管的连接采用法兰连接方式,后期如果需要调整房间布局,能够快速拆卸改动支管位置,不需要整体更换主风管系统。同时设计时充分考虑了风管的噪音控制,主风管内的风速控制在合理范围内,避免风速过高产生的风噪影响办公环境,支管接入房间的位置可以加装消音棉,进一步降低通风时的噪音传递。
实际使用中,这套系统能够实现五个房间的持续机械通风,在门窗密闭的情况下,保证室内空气的有序置换,避免不同房间之间的空气串流,比如打印区、会客区的异味不会扩散到其他办公房间。相较于独立式的通风设备,这种集中布管的方式外观更整洁,不会在各个房间的外墙上悬挂多个室外机,影响建筑外立面的整洁度,同时集中式的风机运行效率更高,长期使用的能耗更低。
