化工工艺管道P&ID流程布局设计方案

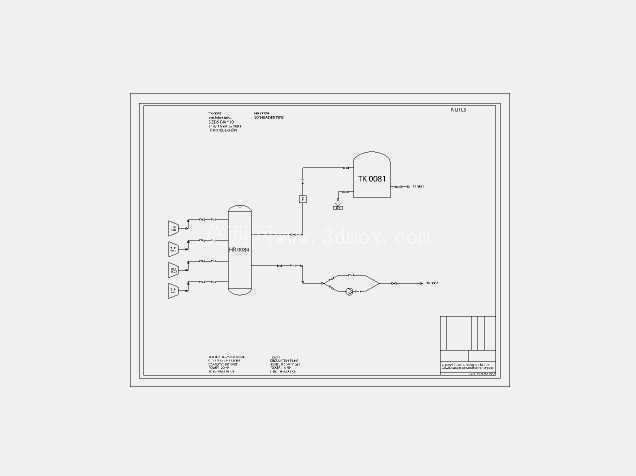

　　这套工艺管道及仪表流程图的设计，核心围绕精细化工间歇生产单元的物料输送与存储工况展开，实际落地场景多为中小型精细化工、医药中间体生产车间的原料预处理工段，主要承担液态原料的缓存、多路进料配比、输送至下游反应单元的工艺衔接功能。从图面的管线连接逻辑来看，核心立式设备为原料缓冲罐，罐体侧面预留四路进料接口，分别对应不同品类的液态原料来料管线，每路进料管线上均设置独立的切断阀与流量检测元件，可实现不同原料按配比进料的工艺需求，避免多股物料混料时出现串料风险。

　　罐体顶部的气相平衡管线直接连接至常压储罐的呼吸阀接口，可保证缓冲罐与常压储罐之间的压力平衡，避免进料过程中罐内出现憋压或者负压抽瘪的工况，气相管线上设置的阻火器元件，可防止外部火源窜入储罐内部，满足石化装置的防火安全设计规范。缓冲罐底部的出料管线经过滤器组件后连接至下游输送泵入口，过滤器采用篮式结构设计，可拦截原料中携带的固体杂质，避免杂质进入泵体造成叶轮磨损或者下游反应釜的喷嘴堵塞，过滤器前后设置的压差检测接口，可实时监测滤芯的堵塞情况，当压差达到设定阈值时可及时切换备用过滤器进行滤芯更换，不影响连续生产。

　　整套流程的管线排布遵循“步步高、步步低”的工艺管线布置原则，避免管线出现不必要的袋形弯，减少物料残留与积液死角，对于需要排净的管段，均在最低点设置排净阀接口，最高点设置排气阀接口，满足装置开停工阶段的吹扫、置换、排净需求。从安装边界来看，图中所有设备的管口方位、管线的标高定位、仪表的安装位置均预留了足够的操作与检修空间，缓冲罐的安装高度需满足底部出料泵的气蚀余量要求，罐底与地面的净距不小于1.2米，可保证底部排净阀的操作空间，同时罐区周边预留1.5米宽的巡检通道，满足日常巡检与设备检修的通行需求。常压储罐的布置位置高于缓冲罐0.8米，可实现重力流补料，减少输送泵的配置数量，降低装置的运行能耗。

　　仪表元件的安装位置均避开管线的弯头、变径等流态不稳定区域，流量检测元件的上下游预留足够长度的直管段，保证流量检测数据的准确性，压力、温度检测元件的插入深度符合工艺管道设计规范，避免出现检测数据失真的情况。整套流程的设计充分考虑了装置运行的可靠性与操作便捷性，所有切断阀均选用明杆闸阀，可直观判断阀门的开关状态，避免误操作，关键工艺参数的检测点均将信号远传至中控室DCS系统，可实现远程监控与参数调节，减少现场操作人员的劳动强度。在管线的材料选择上，接触腐蚀性物料的管段选用衬塑钢管，普通物料管段选用20#无缝钢管，法兰密封面根据物料特性选用突面或者凹凸面结构，垫片选用耐物料腐蚀的材质，避免运行过程中出现跑冒滴漏的问题。整套图纸的绘制遵循化工工艺设计施工图的相关规范，所有管线、设备、仪表的图例均符合统一标准，管线编号、介质流向、管径标注清晰完整，可直接作为管道布置、设备安装、电气仪表施工的依据，也可作为同类工艺单元三维建模的二维参考底图，帮助结构设计人员快速理清工艺逻辑，准确搭建三维管线与设备模型，减少建模过程中的逻辑错误。
