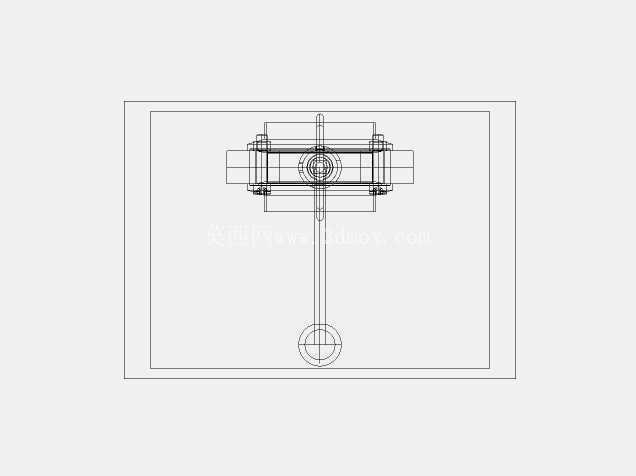

101mm通径对夹式卫生级蝶阀结构设计

在食品饮料、生物医药、净水处理这类对管路洁净度有硬性要求的流体输送场景里，蝶阀是管路系统中用量极大的截断与调节类部件，本次呈现的101mm通径蝶阀，正是针对卫生级管路工况做的适配化结构设计。不同于普通工业管路用的硬密封蝶阀，这款阀门的结构完全围绕卫生级工况的使用需求做了取舍，首先在安装边界上，101mm的公称通径刚好匹配常规4英寸卫生级管路的对接尺寸，采用对夹式安装结构，不需要在阀体两端额外加工法兰凸缘，安装时直接将阀体夹在两端管路的配套法兰之间，穿装螺栓即可完成固定，整体轴向安装尺寸远小于同通径的法兰式蝶阀，能有效压缩管路排布的占用空间，在设备集成度较高的灌装生产线、纯化水分配系统里，这种紧凑的安装尺寸能给周边管路、阀组排布留出更多调整余量。

从功能特性来看，这款蝶阀的核心作用是实现管路内流体的通断控制，也可通过阀板的开度调整实现小范围的流量调节。阀板采用中心对称的圆盘式结构，绕阀杆轴线做90度回转即可完成全开至全关的动作，操作行程短，启闭速度快，日常生产中做管路切换、物料截断操作时不需要反复转动多圈手轮，扳动配套手柄即可快速到位。针对卫生级工况的使用要求，阀板与阀体配合的密封面采用无卫生死角的平滑过渡设计，不存在容易积存物料、滋生细菌的凹陷缝隙，日常做CIP在线清洗时，清洗液可以完全冲刷到所有过流表面，不会出现物料残留变质的风险，这一点和普通工业蝶阀的凹槽式密封结构有本质区别，也是卫生级阀门最核心的设计考量点。

设计思路上，这款蝶阀做了非常明确的工况适配：首先是过流部件的轮廓处理，所有与物料接触的边角都做了圆弧过渡，没有尖锐的直角棱边，一方面避免流体输送时在棱角位置形成紊流、造成物料挂壁，另一方面也能减少清洗时的阻力，让清洗循环的湍流可以覆盖所有接触面。阀杆与阀体的配合位置采用了自紧式密封结构，不需要额外添加填料压盖的外露紧固件，避免了紧固件位置积存灰尘、清洗液残留的问题，同时密封件采用快装式结构，后期维护更换密封件时不需要完全拆解整个阀门，只需要拆下手柄端的定位销即可抽出阀杆、更换密封组件，大幅降低生产线日常维护的停机时间。

从实际安装适配的角度，这款蝶阀的阀体外形做了对称式设计，安装时不需要区分介质流向，现场施工时不需要反复核对阀体上的流向标识，能有效降低管路安装的出错概率。阀杆的驱动端采用标准方头结构，除了配套的手动手柄之外，也可以适配气动、电动执行器的安装接口，后期如果要做生产线的自动化升级，不需要更换阀体，只需要在原有阀杆上加装对应的执行机构即可实现自动控制，不需要重新改动管路连接。在承压能力上，这款蝶阀的结构强度完全满足卫生级管路常规的1.0MPa工作压力要求，阀体的壁厚经过强度校核，在承受管路水锤冲击时不会出现变形、渗漏的问题，阀板的回转间隙经过严格控制，全关位置的密封比压均匀分布，不会出现单侧渗漏的情况。

很多刚接触卫生级管路设计的工程师容易忽略蝶阀的操作空间预留问题，这款101mm通径蝶阀的手柄回转半径在设计阶段就做了优化，手柄长度在满足操作力矩要求的前提下尽可能做了缩短，安装时只需要在阀体侧面留出不超过150mm的操作空间即可完成手动启闭，不会出现手柄过长、和周边管路或者设备支架产生干涉的问题。另外阀体两端的密封面采用平面式设计，和卫生级管路常用的快装卡箍、法兰垫片都能实现良好配合，不需要定制特殊规格的密封垫片，现场安装时可以直接采用通用的卫生级密封件，减少备件采购的种类。

在流体阻力特性上，蝶阀全开状态下阀板处于和管路轴线平行的位置，过流通道的阻力系数远小于截止阀、闸阀等同通径的截断类阀门，对于输送含有细小颗粒的流体、或者粘度稍高的物料时，不容易出现阀板位置卡堵、积料的问题，这也是在卫生级物料输送场景中优先选择蝶阀作为截断部件的重要原因。这款蝶阀的阀板边缘做了薄型化处理，全开时阀板对流体的扰流作用降到最低，不会在阀板后方形成明显的低压涡流区，能有效降低管路输送的压损，减少输送泵的扬程损耗，对于长距离的纯化水管路、物料输送管路来说，这种低压损的特性能有效降低系统的运行能耗。
