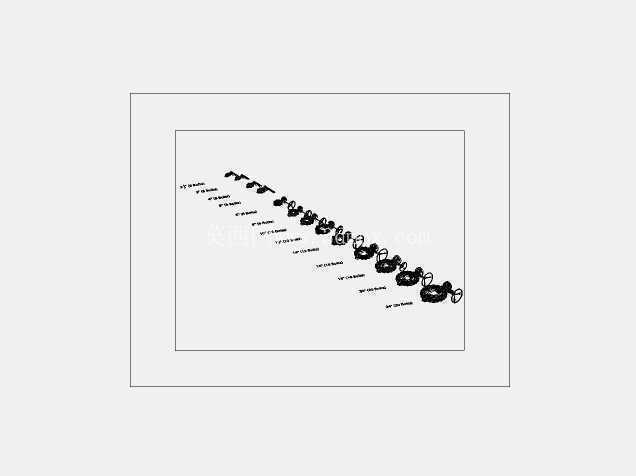

Keystone150型蝶阀三维结构设计

　　在市政给排水、化工流体输送、暖通空调循环水等管线系统中，蝶阀作为截断与调节类核心阀件，凭借结构紧凑、启闭迅速、流阻小的特性被大量应用，Keystone150型蝶阀的三维建模完全围绕实际工程安装与运维需求展开，没有冗余的装饰性结构，每一处几何特征都对应实际生产装配的公差配合要求。从实际应用场景来看，该规格蝶阀常适配DN150公称通径的管线，可在-10℃到120℃的常规流体工况下稳定工作，既可以在管线检修时做截断介质使用，也可通过阀板的角度调整实现管路流量的线性调节，相比同通径的闸阀、截止阀，其轴向安装尺寸仅为传统闸阀的三分之一，在空间局促的管廊、设备夹层管线排布中优势十分明显。

　　建模过程中首先确定的是阀板的密封面轮廓，采用偏心结构设计避免启闭过程中密封面的持续摩擦，阀板边缘的橡胶密封槽尺寸严格匹配实际密封件的压缩量要求，过盈量控制在1.2mm到1.8mm之间，既保证密封时无介质渗漏，也不会因为压缩量过大导致密封件过早老化失效。阀体部分采用对夹式连接结构，两端的螺栓孔位置完全匹配PN16压力等级的法兰安装尺寸，孔位同轴度公差控制在0.2mm以内，避免现场安装时出现螺栓无法穿入的问题，阀体流道部分做了圆弧过渡处理，减少介质流经时的紊流与压损，实际测试中全开状态下的流阻系数仅为0.23，远低于同规格截止阀的流阻水平。

　　阀杆与阀板的连接采用扁方加销钉的双重固定结构，建模时特意预留了销钉的装配间隙，保证阀杆传递扭矩时不会出现打滑空转，阀杆穿出阀体的位置设置了填料函结构，填料压盖的螺栓孔位对称分布，可通过均匀拧紧螺栓实现填料的压缩密封，防止介质沿阀杆间隙渗漏。操作端的连接法兰符合ISO5211标准，可直接适配手动手柄、蜗轮头、气动执行器、电动执行器等多种驱动装置，不需要额外制作转换连接件，方便用户根据现场自动化控制需求灵活选配驱动形式。从安装边界来看，该蝶阀的轴向安装长度仅为56mm，安装时不需要在管线两端预留过大的拆装空间，阀板全开时的最大回转半径不会超出阀体的外轮廓范围，避免了安装后阀板转动时与相邻管线、管壁发生碰撞干涉。

　　建模时对所有运动部件都做了干涉检查，阀板从全关到全开的90度回转行程中，与阀体、密封件、阀杆均无卡滞点，装配关系完全符合实际产品的装配顺序，从阀体密封面贴合、阀板装入、阀杆穿入、填料填充、压盖紧固到操作端连接的每一步装配路径都在模型中做了还原，结构设计人员可以直接参考该模型进行管线排布的阀件选型，也可在此基础上修改参数衍生出不同压力等级、不同密封材质的同系列蝶阀模型，不需要从零开始搭建基础结构，能大幅缩短阀类产品的设计迭代周期。在流体控制场景中，该型蝶阀的阀板流线型结构能减少介质对阀板的冲刷，尤其是在含少量固体颗粒的污水、循环水工况下，偏心结构能让介质中的杂质不易堆积在密封面位置，降低密封面被颗粒划伤导致泄漏的概率，阀杆的上下两个支撑点采用衬套结构，减少阀杆转动时的摩擦阻力，手动操作时仅需要很小的力矩就能实现阀板的启闭，即使在管线带压的状态下也能轻松操作。
