10英寸与16英寸双密封阀结构设计

　　在市政供水主干网、化工流体输送管线、油气集输场站这类对介质截断密封可靠性要求极高的工况场景中，双密封阀的应用占比逐年提升，相较于普通单密封结构阀件，其双道独立密封的设计能在单道密封出现磨损、介质冲蚀损伤时，仍能维持管路截断的密封性能，大幅降低管线带压维修的频次与介质泄漏风险。本次呈现的两款规格双密封阀，分别覆盖10英寸、16英寸公称通径的管路适配需求，可对应不同流量等级的主干管线安装使用。从结构设计逻辑来看，两款阀件均采用对称式阀体布局，阀体中腔设置两道独立的密封副，一道密封承担日常工况下的介质截断密封作用，另一道密封作为冗余备份，同时在阀杆穿出阀体的位置也设置了双重密封结构，避免阀杆处出现外泄漏问题，这种设计思路完全针对长输管线、高危介质输送场景下的零泄漏要求，避免单密封结构一旦失效就必须全线停输拆解维修的问题。

　　从安装边界尺寸来看，10英寸规格的阀件法兰连接尺寸匹配对应通径的国标管路法兰标准，阀体整体轴向安装长度控制在常规同通径球阀的1.2倍范围内，不会额外增加管线安装的空间占用，阀体两侧的连接法兰端面加工精度满足高压管路的密封平面度要求，安装时无需额外调整管线支墩位置即可直接替换同通径的常规截断阀；16英寸规格的阀件针对大流量管线的受力特点，在阀体中腔位置增加了环形加强筋结构，避免大口径阀件在高压工况下出现阀体变形导致密封副贴合不严的问题，其法兰螺栓孔的分布尺寸完全匹配大口径工业管线的通用安装规范，现场安装时可直接与现有管路法兰对接，无需重新加工法兰连接孔位。从实际功能特性来看，两款阀件的密封副均采用软硬结合的密封搭配，靠近介质上游侧的密封采用硬质合金密封面，可耐受介质中携带的固体颗粒冲蚀，适合含杂质的污水、原油等介质输送场景，下游侧的密封采用弹性非金属密封材料，可在低压工况下实现完全零泄漏，满足管线气密性试验的密封要求；阀杆的传动结构采用低摩擦系数的衬套支撑，开关操作时的扭矩仅为同通径单密封闸阀的60%左右，即使是大口径的16英寸规格，也无需搭配大扭矩执行机构即可实现手动开关操作，降低了现场驱动装置的选型成本。

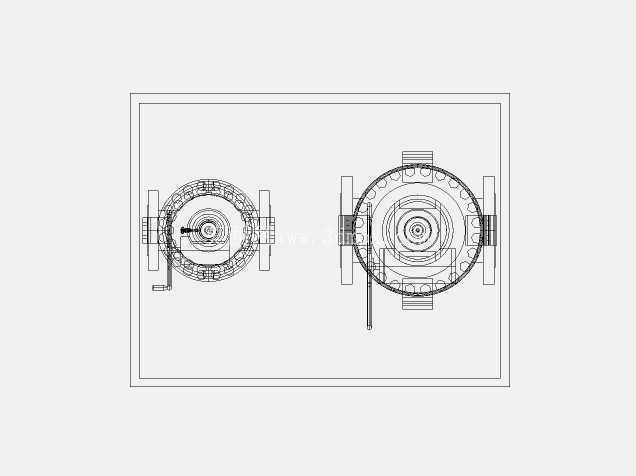

　　在结构细节处理上，阀件的中腔连接位置采用止口定位加螺栓紧固的结构，两道密封分别安装在独立的密封槽内，更换密封件时无需将整个阀体从管线上拆下，仅需拆开中腔压盖即可取出密封副进行更换，大幅降低了后期运维的工作量；阀体底部设置了排污通道，可在管线定期维护时排出阀腔内部积存的杂质，避免杂质长期积存冲刷密封面导致密封失效。从三维建模的结构还原度来看，模型完整呈现了阀体内部的双密封槽结构、阀杆与密封副的配合位置、法兰连接的螺栓孔分布、加强筋的布局细节，所有配合面的尺寸公差均按照实际工业阀件的加工要求进行设定，可直接用于管路系统的装配干涉检查、阀件安装布局模拟，也可作为同类型阀件结构优化设计的参考基础，帮助结构设计人员快速掌握双密封阀的内部构造逻辑，在进行阀件选型、管路布局设计时提前预判安装空间、结构干涉等潜在问题。

　　在实际工况适配中，10英寸规格多用于厂区内部的工艺管线截断，适配中等流量的流体输送需求，16英寸规格多用于场站进出口的主干管线截断，适配大流量长距离输送的工况要求，两款阀件的结构设计均考虑了不同工况下的受力特点，在保证密封可靠性的前提下尽可能压缩阀体整体重量，降低大口径阀件对管线支墩的承重要求。建模过程中对密封面的配合间隙、阀杆的行程尺寸都做了精准还原，能够直观展示双密封结构在阀件开关过程中的动作逻辑，帮助设计人员理解冗余密封结构的实现原理，避免在自主设计同类型阀件时出现密封槽位置偏差、密封副配合过盈量不合理等常见问题。
