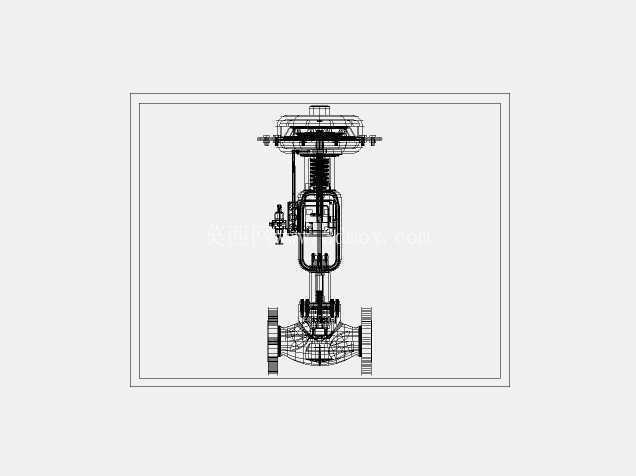

80NB压力等级300#气动薄膜调节阀结构

　　在石化、精细化工、市政水处理等行业的流体输送管路上，这类公称通径80、压力等级300磅级的调节类截断阀，常被安装在工艺介质的进料、回流、出料支路，承担流量精准调节、紧急工况快速截断的核心作用，区别于普通手动球阀，其上部配套的薄膜式气动执行机构，可接收控制室输出的气信号，自动推动阀杆上下位移，改变阀芯与阀座的流通截面积，无需现场人工操作即可实现管路压力、流量、液位的闭环控制，尤其适合输送有腐蚀性、带细微颗粒、温度压力波动较大的工艺介质工况。

　　从结构设计逻辑来看，整个阀体采用上下分体式铸造结构，下部流道为直通式等径设计，介质流通时的压损远小于角式结构阀，两端的法兰连接端严格匹配对应压力等级的管路法兰标准，安装时无需额外加工转接件，直接通过螺栓紧固即可完成与管路的对接，法兰密封面的凸台尺寸、螺栓孔中心距都经过严格校核，能保证在额定压力下无外漏风险。上部的执行机构部分，薄膜膜片采用夹织物橡胶材质，能在长期反复的充放气动作下保持弹性不失效，膜片上方的弹簧组件经过刚度匹配，可在失气状态下推动阀杆复位，实现故障开或者故障关的安全联锁要求，避免工艺事故扩大。

　　阀杆与阀体之间采用多层填料密封结构，填料压盖的压紧力可通过两侧的螺栓进行微调，既不会因为压得过紧导致阀杆动作卡涩，也不会因为压力不足出现介质沿阀杆外漏的问题，日常维护时只需在线调整压盖螺栓的预紧力，无需拆解整个阀门即可处理轻微的外漏故障。建模过程中，对阀体内部的流道做了等比例还原，阀芯的型面采用抛物线调节特性，在不同开度下的流通能力呈线性对应关系，能满足工艺系统对流量调节精度的要求，执行机构的支架部分采用筋板加强结构，即使在阀杆受到较大介质不平衡力时，也不会出现支架变形导致阀杆卡涩的问题。

　　安装边界方面，阀门整体的高度、法兰端面到执行机构顶部的距离都按照实际产品尺寸还原，管路设计时可直接参考模型预留安装空间，执行机构侧面的气源接口位置、定位器安装支架的尺寸也都做了细节还原，后续做管路布置、气源管走线设计时，可直接在装配体中进行干涉检查，避免现场安装时出现管线碰撞、操作空间不足的问题。这类阀门在实际选型时，通常需要根据介质的温度、腐蚀性选择对应的阀体、阀芯材质，模型中保留了所有零件的可编辑特征，设计人员可根据实际项目需求修改对应零件的材质参数、尺寸细节，无需从零开始建模，能大幅缩短管路系统的设计周期。在日常运维场景中，三维模型也可作为检修人员的拆装参考，清晰展示内部零件的装配顺序、配合关系，帮助检修人员快速判断填料磨损、阀芯冲蚀等常见故障的位置，提前准备对应的备品备件，减少现场停机检修的时间。
