管道阀门带操作平台钢构架设计

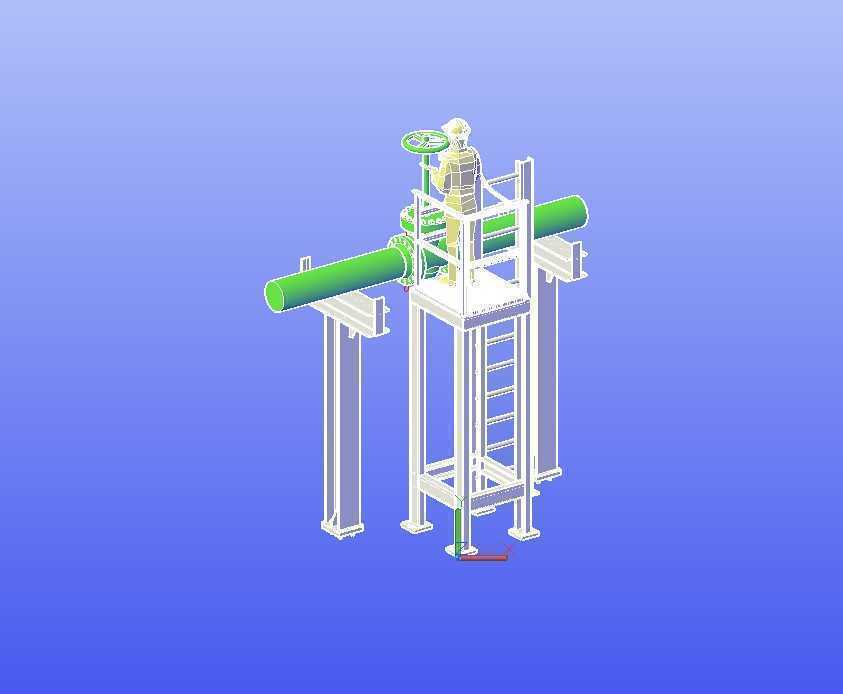

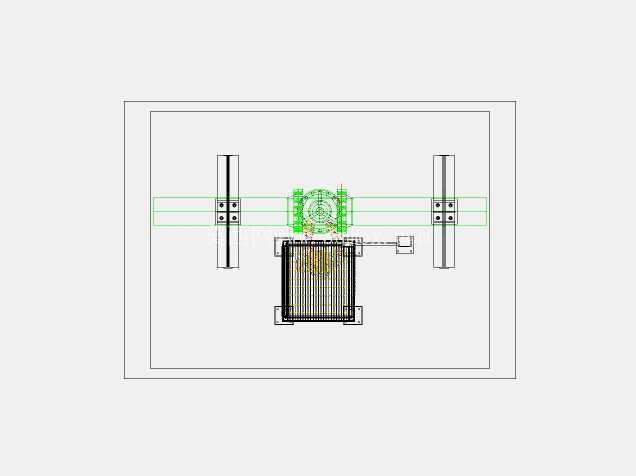

　　这套钢构架操作平台主要服务于厂区架空工艺管线的高位阀门操作场景，在化工、冶金、市政给排水这类长距离架空管线布设的项目里，大口径阀门往往安装在离地面2-4米的管廊层，日常巡检、开关操作、密封点检查如果没有固定操作平台，运维人员只能借助临时梯具，既存在高空坠落风险，也没法稳定施加操作力矩，尤其是大口径带手轮的闸阀、截止阀，开关需要的操作力较大，临时支撑根本没法满足操作稳定性要求。这套构架直接依托管道支墩做受力延伸，不需要额外做独立的设备基础，四根主立柱直接和管廊的支撑横梁做刚性连接，平台台面刚好和阀门手轮的操作高度齐平，预留的操作净空能满足操作人员站立时手臂自然施力的范围，不会出现弯腰或者踮脚操作的别扭姿态。

　　平台四周设置了1.2米高的防护栏杆，栏杆底部带100mm高的挡脚板，避免工具、紧固件从台面掉落砸伤下方通行人员，侧面配置的直爬梯踏步间距控制在300mm，爬梯两侧带扶手，爬梯和平台的衔接处做了加宽过渡，人员上下的时候不需要侧身挪动。设计的时候特意把平台的受力点做了分散处理，没有把荷载直接压在管道本体上，所有竖向荷载都通过立柱传递到管廊的支撑结构上，避免管道长期受额外附加荷载出现变形、焊缝开裂的问题，平台台面采用格栅板设计，表面积水、积灰可以直接漏下，不会出现台面湿滑的情况，格栅的开孔尺寸控制在30mm以内，防止小工具掉落。

　　平台的安装边界做了明确的避让设计，和管道保温层的净距留了150mm，既方便后期做管道保温维护，也避免管道运行时的热胀冷缩位移和平台结构发生硬摩擦，阀门手轮和平台护栏的距离留了200mm的操作空间，操作人员站在台面上可以完整转动手轮，不会被护栏卡到手臂。考虑到后期阀门的维护需求，平台在阀门正上方的位置预留了吊装孔，平时用盖板封死，需要更换阀门部件的时候可以打开盖板，用上方的吊装点直接吊出阀件，不需要拆解平台结构。构架的所有连接节点都采用螺栓铰接的方式，现场安装的时候不需要大量焊接作业，只需要用扭矩扳手把连接螺栓打到规定预紧力就可以完成组装，后期如果管线改迁，整个平台可以拆解后重复利用，不会产生太多的结构废料。

　　在管线排布密集的管廊段，这类操作平台还可以兼做临时巡检通道的衔接节点，相邻的阀门平台之间可以用简易走道连通，形成连续的高空巡检路径，不需要运维人员反复上下爬梯，能大幅提升日常巡检的效率。设计的时候还考虑了人员操作的荷载冗余，平台台面的均布荷载按照2kN/㎡设计，完全能满足两名操作人员同时站立操作，加上携带的工具重量也不会出现结构变形，立柱的长细比控制在规范允许范围内，即使在有风载的室外环境，也不会出现明显的晃动感，人员站在上面操作的时候不会有不稳的眩晕感。爬梯的底部离地面留了150mm的间隙，避免地面杂物堆积挡住爬梯入口，爬梯和立柱之间的连接每隔500mm就设置一道固定点，不会出现爬梯晃动的情况。
