台式可调管径管材焊接旋转支撑装置

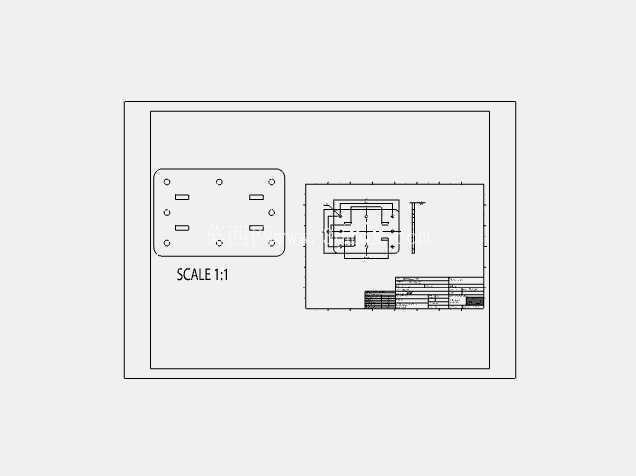

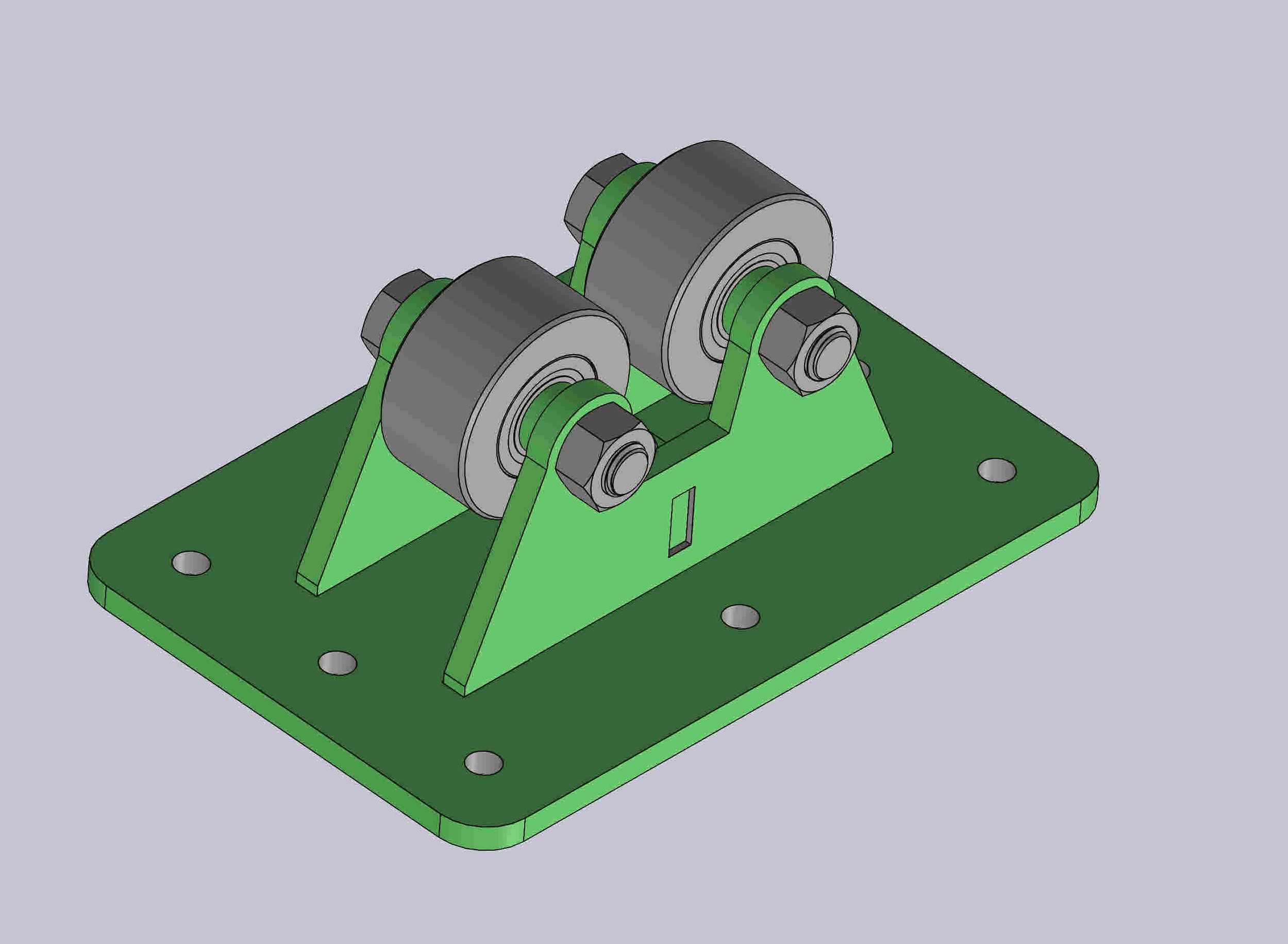

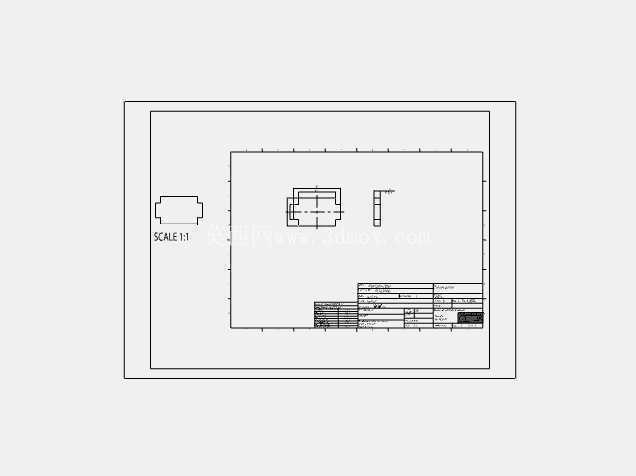

　　在现场管道预制、小型金属结构件加工场景中，小管径管材的环缝焊接一直存在操作痛点：手动转动管材时同心度难以保证，焊缝成型不均匀，若采用大型焊接滚轮架又存在占地空间大、适配小管径精度不足、移动不便的问题，这款台式旋转支撑装置正是针对1-4英寸管径的管材焊接作业开发的辅助工装。从结构设计来看，装置采用一体式安装底板作为承载基础，底板上预留多组标准安装孔位，可直接通过M12或者1/2英寸的标准紧固件固定在工作台、型钢支架或者现场临时作业平台上，不需要额外加工定制连接结构，安装边界灵活，既可以在固定车间工位长期使用，也可以在户外抢修、现场预制的临时工位快速拆装部署。

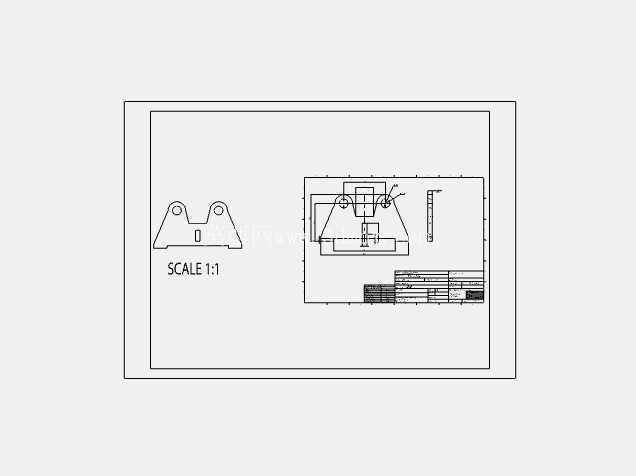

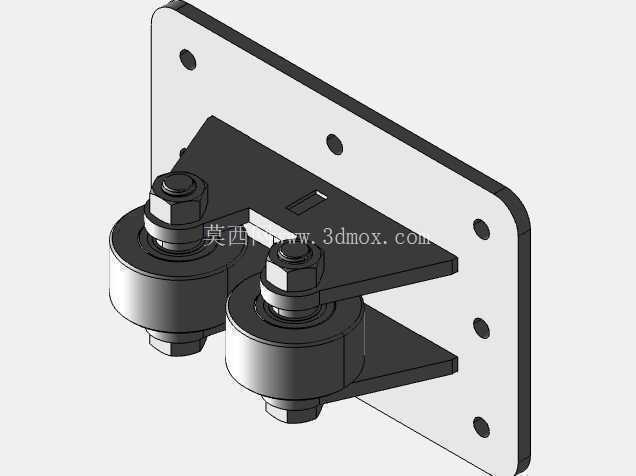

　　支撑滚轮采用双组对称倾斜布置结构，两个滚轮的V型承载面可以自动适配不同外径的管材，不需要额外调整滚轮间距就能覆盖1英寸到4英寸的常用小管径范围，管材放置后可以依靠自重实现定心，转动时不会出现轴向窜动、径向跳动的问题，滚轮采用耐磨金属材质制作，表面粗糙度控制在合理范围，既可以保证转动时的摩擦力足够带动管材平稳旋转，又不会刮伤管材外表面的防腐层或者加工面。支架部分采用三角形加强筋结构，将滚轮轴的支撑座与底板牢固连接，三角形筋板的受力角度经过核算，在承载满负荷管材时不会出现支撑变形，滚轮轴采用台阶轴设计，配合标准紧固件锁紧滚轮，转动部位预留润滑间隙，长期使用也不会出现卡滞、晃动的问题。

　　实际作业时，焊工只需要将待焊接的管材放置在两组滚轮之间，就可以手动转动管材完成整圈环缝的焊接，不需要频繁挪动身体或者翻转管材，焊接过程中可以随时控制转动速度，保证焊缝的焊接速度均匀，对于小管径的管道对接焊、法兰与管材的角环缝焊接、管道支管焊接等作业都能适配，相比传统的枕木垫高、手动扶持的作业方式，能大幅降低焊工的操作强度，提升焊缝成型的一致性。装置整体外形紧凑，台式结构不需要占用过大的作业空间，整体重量控制合理，单人就可以完成搬运和位置调整，底板上的安装孔位采用长圆孔与圆孔组合的设计，允许安装时存在一定的位置误差，降低现场安装的对位难度。滚轮的安装高度经过优化，管材放置后中心高度符合普通焊工坐姿作业的操作高度，不需要额外垫高或者弯腰作业，长时间操作也不容易产生疲劳。从设计思路上，这款装置没有采用复杂的电动驱动结构，完全依靠手动转动，一方面降低了装置本身的制造成本和维护难度，没有电气元件也就不存在现场用电的安全隐患，在潮湿、野外无供电的作业场景也能正常使用；另一方面手动控制转动的方式更灵活，焊工可以根据焊接熔池的状态随时调整转动节奏，对于薄壁管、小口径管的焊接来说，比定速电动滚轮架的操作适配性更强。

　　支撑座的结构设计充分考虑了加工工艺性，所有板材都可以采用常规的等离子切割、铣削加工完成，没有复杂的曲面或者特殊加工要求，普通的机加工车间就可以完成制作，滚轮轴采用标准圆钢加工即可，配件通用性强，后期维护更换成本低。在实际应用中，这款装置除了用于焊接作业，还可以用于小管径管材的喷漆、防腐缠绕、圆周标记划线等需要转动管材的作业场景，只要是1-4英寸范围内的圆形回转工件，都可以放置在上面完成回转操作，工装的复用性较强。装置的底板边缘做了倒角处理，没有尖锐的毛刺，搬运和使用过程中不会划伤操作人员，所有紧固件都采用内六角或者外六角标准件，日常维护只需要定期检查滚轮轴的锁紧状态、加注少量润滑脂即可，不需要复杂的保养流程。针对现场作业可能存在的地面不平整问题，底板的平面度经过加工控制，只要安装面的平面度误差在常规范围内，滚轮的转动就不会受到影响，两组滚轮的对称度公差控制在合理范围，保证管材转动时的同心度，避免焊接时出现错边、焊偏的问题。
