千升级立式常压不锈钢储液容器结构

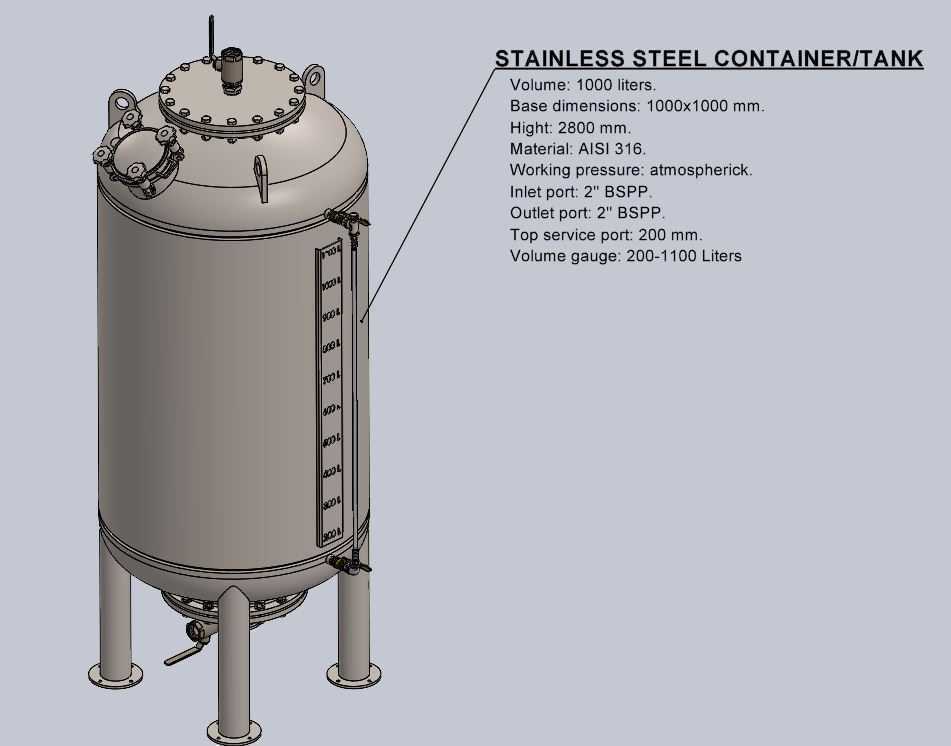

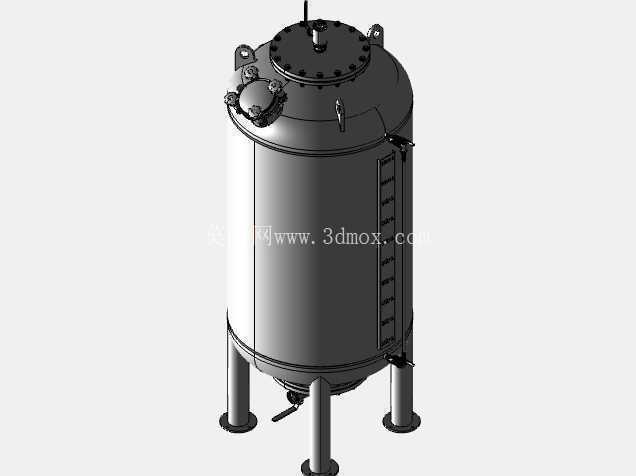

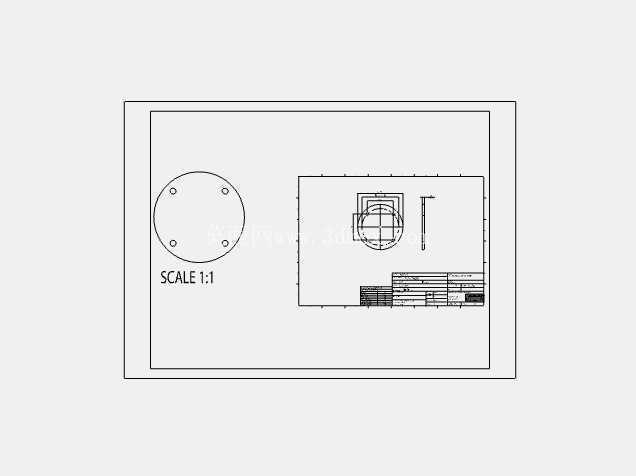

　　罐体总高2800毫米，筒体部分直径1000毫米，直筒段高度匹配1000升的公称容积，底部采用标准椭圆形封头，相比平封底能更好地排净罐内残液，不会在罐底形成积液死角，这一设计对于需要定期换产、清洗罐体的生产场景尤为重要，能减少物料残留带来的交叉污染风险。罐体顶部设置了全周布孔的法兰人孔，人孔直径200毫米，刚好能满足检修人员佩戴防护用具进入罐内检查、清洁的需求，人孔法兰采用快开式螺栓压盖结构，相比全螺栓紧固的人孔，日常开启关闭的效率更高，适合需要频繁开罐检查的使用场景。在精细化工、食品饮料、医药中间体生产的车间物料暂存工序里，这类立式常压不锈钢储液容器是衔接上下游工序的核心中转设备，不同于承压储罐的厚壁设计，常压工况下的罐体壁厚选取更贴合实际静载荷需求，既控制设备自重，也能避免不必要的材料成本浪费。从现场安装的角度看，该容器采用三腿支撑结构，支腿底部预留地脚螺栓安装孔，安装时需要保证支腿所在平面的水平度偏差控制在千分之二以内，避免罐体倾斜导致液位计量失准，甚至长期偏载引发的支腿焊缝疲劳开裂。

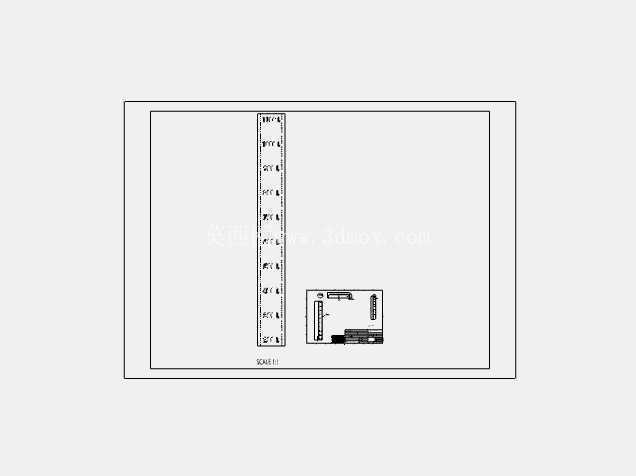

　　人孔旁设置的2英寸BSPP内螺纹接口作为进料口，接口位置偏离罐体中心一定距离，进料时物料会沿筒体内壁流下，避免直接冲击罐底产生飞溅，也能减少进料过程中液体裹挟的气泡量，对于对含气量有要求的物料存储更友好。罐体侧壁下部对称位置设置的2英寸BSPP外螺纹接口作为出料口，接口中心距离罐底封头切线位置留有足够距离，既能保证出料时不会把罐底沉降的少量杂质带出，也能匹配常规管道安装的操作空间，不需要额外加装异形弯头就能对接车间出料管路。罐体侧壁纵向安装的玻璃管液位计，量程覆盖200升到1100升的液位区间，液位计上下取压口分别对应罐体的高低液位警戒位置，现场操作人员不需要打开罐盖，就能直观看到罐内的物料存量，液位计自带的防护刻度板还能避免日常操作中磕碰损坏玻璃管。设计这类储罐的时候，首先要核算罐体的静载荷，装满1000升水或者密度接近水的物料时，总重量超过一吨，支腿与罐体下封头的连接位置需要加焊加强筋板，分散支腿传递的支撑反力，避免封头局部应力集中。

　　材质选用AISI316不锈钢，是因为这类材质相比普通304不锈钢，有更好的耐氯离子腐蚀性能，适合存储弱腐蚀性的化工物料、食品级原料或者纯化水，罐体所有与物料接触的焊缝都需要做抛光处理，焊缝表面粗糙度达到Ra0.8以下，减少物料挂壁的可能。顶部除了人孔和进料口，还预留了呼吸口的安装位置，常压工作状态下，呼吸口能平衡罐内外的压力，避免进料时罐内憋压、出料时罐内形成负压，导致罐体吸瘪或者物料无法顺利进出。现场布置的时候，要在罐体周围预留至少800毫米的操作空间，方便操作人员观察液位、开关人孔、对接管路，支腿的高度设计也考虑了罐底出料阀门的安装空间，出料口下方可以直接安装球阀或者隔膜阀，不需要额外抬高罐体。

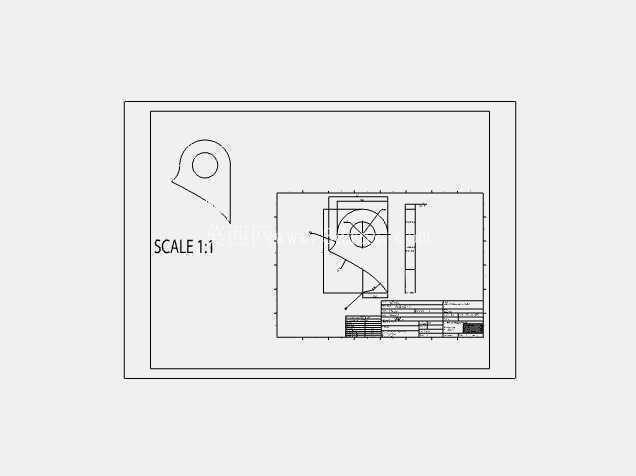

　　这类储罐的三维建模过程中，需要重点核对各个接口的螺纹标准、法兰的螺栓孔分布圆直径、支腿的安装角度，避免建模时的尺寸偏差导致后续生产出的零件无法装配，尤其是液位计的上下取压口，必须保证在同一条垂直母线上，否则液位计安装后会出现倾斜，导致液位显示不准。另外，罐体上的吊耳设置在筒体上部的对称位置，方便设备吊装就位时的钢丝绳挂接，吊耳的承载能力按照满罐重量的1.5倍核算，保证吊装过程的安全。对于需要做保温的使用场景，筒体直段的外径尺寸也预留了保温层的安装空间，后期加装岩棉或者聚氨酯保温层的时候，不会和支腿、液位计、接口法兰产生干涉。
