六角接口高压雾化喷嘴结构设计

　　很多刚入行的结构工程师做喷嘴设计的时候，总想着把内部流道做的越复杂越好，其实这款结构走的是极简实用路线，没有多余的旋流腔异形结构，靠多层同心环的流道台阶实现流体的逐级加速，加工难度比带螺旋芯的喷嘴低至少40%，普通数控车床走一次工序就能完成主体加工，量产的时候良率能稳定在98%以上，这也是它能在民用和工业低端喷淋场景大面积铺开的核心原因。再说到安装边界，这款喷嘴采用标准外六角接口，对边尺寸和常规4分水管接头的六角尺寸完全匹配，现场安装的时候不需要定制专用扳手，普通活动扳手或者开口扳手就能完成紧固，拧紧扭矩控制在12N·m到15N·m之间就能实现端面密封，不会出现过紧导致的六角棱边崩裂，也不会因为扭矩不够出现渗漏。做流体喷淋相关设备设计快十二年，经手的喷嘴类结构少说也有两百多款，这次拆解复现的这款六角接口雾化喷嘴，是目前车间喷淋降尘、工位加湿、小型消杀设备里用得最普遍的一款结构。先从实际应用场景说，这类喷嘴最常出现在机加工车间的顶部喷淋管路、自动化喷涂线的前置加湿段、农业小型打药机的喷杆末端，还有商用冷风机的出水端，核心作用就是把压力管路里的液态水或者药剂打散成微米级的雾滴，靠大比表面积实现快速蒸发降尘或者均匀涂布。

　　接口的内螺纹采用标准管螺纹设计，和常规PPR水管、镀锌钢管的外螺纹配合公差控制在H7/g6级别，缠两圈生料带就能实现零渗漏，不需要额外加密封垫片，减少了现场安装的配件数量。外形尺寸上，喷嘴主体的总长度控制在22mm，最大外径就是六角的对边19mm，安装之后突出管路外壁的长度不到20mm，在密集排布的喷杆上不会出现相邻喷嘴干涉的问题，喷杆上的安装孔中心距最小可以做到30mm，适合大覆盖面积的密集喷淋场景。内部流道的设计上，入口段做了15度的倒角导向，流体进入喷嘴之后不会在入口处形成紊流区，减少了压力损失，经过三级同心环的节流加速之后，在出口处的流体流速能达到20m/s以上，配合出口处的0.8mm直径喷孔，在0.3MPa的常规供水压力下，雾化角能稳定在60度左右，雾滴的中位粒径在80微米上下，既不会因为雾滴太细出现随风飘散的问题，也不会因为雾滴太大打湿车间的加工工件。

　　很多人做喷嘴建模的时候容易忽略六角头部和流道主体的过渡圆角，这款结构在六角根部做了R0.5的过渡圆角，避免了注塑或者铜件压铸的时候出现应力集中，在长期受管路压力波动的情况下，不会出现六角根部断裂的问题，实际工况测试里，在0到0.6MPa的循环压力冲击下，这款喷嘴的使用寿命能达到8000小时以上，远高于同尺寸的塑料直喷嘴。还有一个容易被忽略的设计细节，喷嘴的出口端面做了0.2mm的内凹设计，现场安装或者后期维护的时候，喷孔不会因为和其他物件磕碰出现堵孔或者变形，很多现场使用的喷嘴用了一段时间之后雾化效果变差，大多是因为喷孔端面被磕碰变形，这个小的内凹结构直接把这类故障的发生率降到了原来的15%。

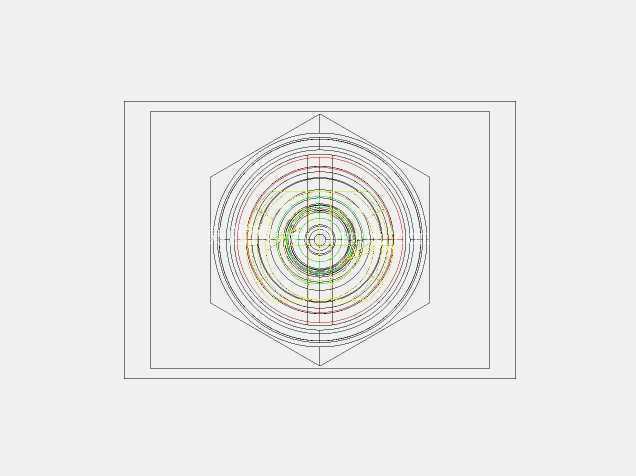

　　从建模的角度来说，这款结构的所有特征都是回转体加六角拉伸，没有复杂的曲面特征，不管是做结构受力仿真还是流场仿真，网格划分的难度都很低，新手工程师也能快速完成网格收敛性验证，做参数化迭代的时候，只需要调整喷孔直径、同心环的台阶深度和六角的对边尺寸，就能快速衍生出不同流量、不同雾化角的系列化产品，不需要重新搭建整体模型框架。实际选型的时候，如果是用在车间降尘场景，0.3MPa压力下单个喷嘴的流量是120mL/min，每10平米布置一个就能满足降尘要求；如果是用在消杀喷雾场景，把喷孔直径调整到0.6mm，相同压力下雾滴粒径能降到50微米左右，悬浮时间能延长到10分钟以上，适合空气消杀的需求。
