工业厂房钢制管道支撑构件结构设计

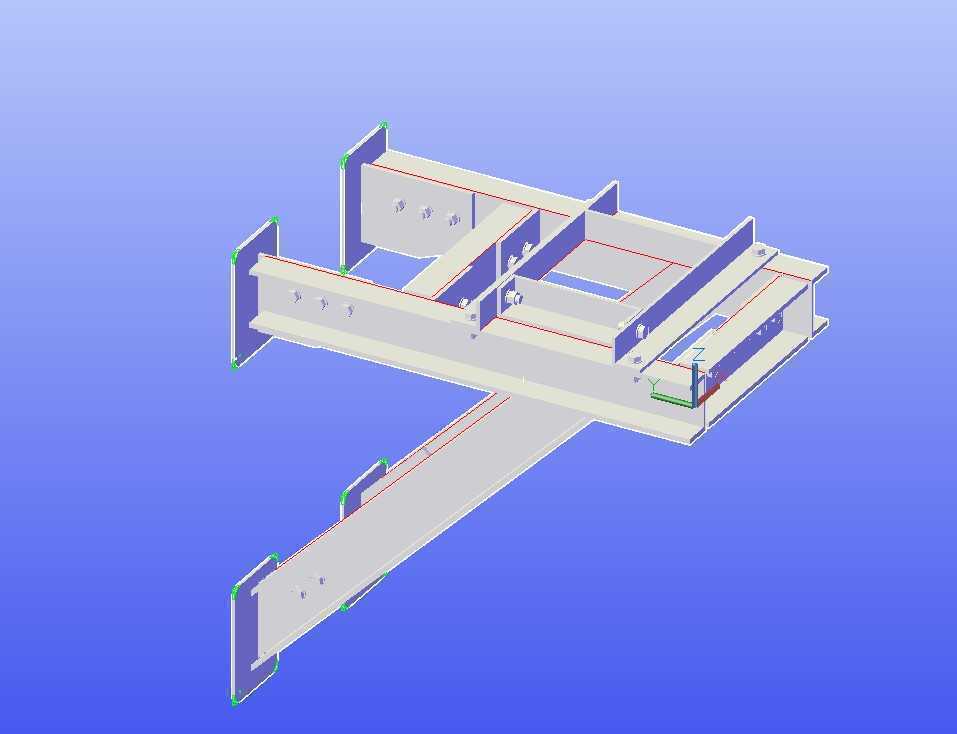

　　在化工、电力、大型制造厂区的管廊布设场景中，这类钢制管道支撑是承担管线荷载、规范管线走向的核心受力构件，区别于小型民用管卡，这类支撑需要同时适配多根并行管线的排布需求，还要兼顾后期管线检修、扩容的操作空间，设计阶段需要先梳理布设区域的管线总荷载，包括管线自重、管内介质重量、外部风载以及可能的振动冲击荷载，再倒推支撑构件的板材厚度、连接节点的强度冗余。从结构形态来看，这款支撑采用多段型钢拼接的框架式结构，横向主梁承担管线的竖向荷载，侧向的挡边结构限制管线的横向位移，避免管线在介质流动振动、外部风压作用下出现移位脱落，构件上预留的多组安装孔位，既可以通过螺栓实现支撑构件与建筑结构梁、预埋基座的快速固定，也能根据现场管线的实际外径调整固定卡件的安装位置，适配不同管径的管道布设需求，不需要在现场重新钻孔切割，降低现场安装的作业难度。

　　设计过程中没有采用整体焊接的封闭式结构，而是采用模块化的拼接思路，每一段型钢构件都可以单独拆分运输，进场后再通过螺栓完成组装，对于高层管廊、狭窄安装空间的作业场景来说，这种拆分式设计能大幅降低吊装难度，不需要动用大型吊装设备就能完成构件的转运与安装。在安装边界的考量上，支撑构件的竖向高度需要匹配管线的设计标高，确保管线布设完成后不会与周边的电缆桥架、通风管道出现空间干涉，横向伸出的悬臂段长度经过荷载验算，在满布管线的工况下，悬臂端的下挠量控制在规范允许的范围内，不会因为长期荷载出现塑性变形。

　　构件的连接节点处都做了加强处理，在螺栓连接的位置加设了加强垫板，避免长期受力状态下板材出现局部压溃，侧向的挡边高度根据管线的固定方式做了匹配，不管是采用U型管卡还是焊接固定片，都有足够的安装操作空间。这类支撑构件在实际应用中，除了承担静态的承重功能，还要考虑管线运行过程中的热胀冷缩位移，所以在部分连接孔位设计了长圆孔结构，允许管线在温度变化时产生小幅的轴向位移，不会因为热应力拉扯导致支撑构件变形或者管线焊缝开裂。从结构受力的角度来看，主梁采用的是抗弯截面性能更优的型钢形式，在同等耗材量的前提下，能承担更大的竖向荷载，构件的边角位置都做了倒角处理，避免安装过程中尖锐边角划伤施工人员，也不会对管线的防腐层造成磨损。

　　在管线排布密集的厂区管廊段，这种支撑可以实现多层管线的同步布设，上层、下层的支撑构件可以通过立柱拼接，充分利用竖向空间，减少管廊的横向占地面积，提升管廊空间的利用率。设计阶段还考虑了后期的维护需求，所有的连接螺栓都采用外露设计，不需要拆解整体结构就能完成螺栓的紧固、锈蚀件的更换，构件表面的防腐处理可以适配户外、潮湿车间等不同的应用场景，延长构件的整体使用寿命。在安装定位时，支撑构件的基座固定点需要与建筑结构的受力点对齐，不能将支撑固定在轻质墙体或者非承重结构上，避免荷载过大导致结构脱落，构件的水平度需要在安装时做校准，确保管线布设后不会出现倾斜积液的问题，对于输送特殊介质的管线，支撑构件上还可以根据需求加装减震垫，降低管线运行过程中的振动传递，减少结构共振带来的连接件松动风险。
