钢结构斜向管道承重支撑构件

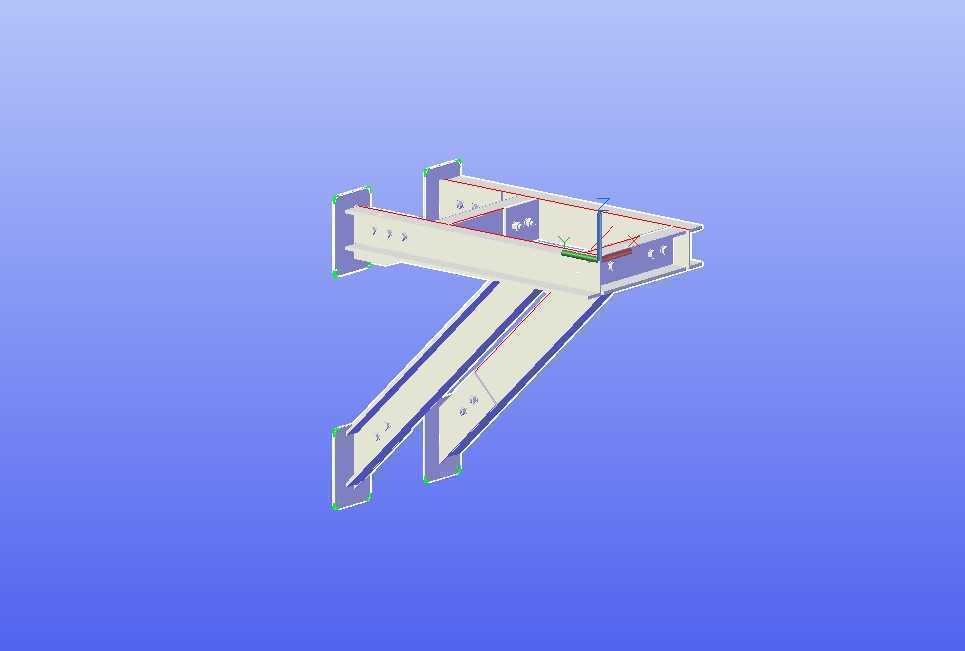

　　这类斜向布置的管道支撑构件，主要应用于工业厂房内部工艺管线的架空敷设场景，尤其是化工、冶金、大型装备制造车间内，大口径工艺管道、公用工程管线需要沿厂房立柱、钢结构梁柱侧面架空布设时，常规的水平悬臂支架无法满足斜向走向管线的承重需求，或是管线存在垂直方向与水平方向同时偏移的布设路径时，这类带斜撑的组合式支撑就能发挥作用。从结构设计逻辑来看，整个构件采用热轧型钢拼接而成，主受力段分为水平承托段与斜向支撑段两部分，水平段的上翼缘直接与管道底部的管托接触，承担管道垂直方向的静载荷与介质流动带来的动载荷，斜向支撑段一端与水平段的下翼缘焊接固定，另一端通过端部的连接耳板固定在厂房主体钢结构的立柱或横梁侧面，形成稳定的三角受力结构，相比纯悬臂支架，这种带斜撑的结构能将水平段承受的弯矩部分转化为斜撑的轴向压力，大幅降低连接部位的应力集中，提升整体承载能力。

　　构件的所有连接端部都预留了螺栓安装孔，现场安装时不需要额外焊接作业，只需要通过高强度螺栓将支撑端部的连接板与厂房预设的埋板、梁柱连接面锁紧即可，安装效率高，也避免现场焊接对钢结构母材造成的热影响区损伤。在设计这类支撑的时候，首先要核算对应管线的满载重量，包括管道自身重量、管内介质重量、保温层重量，还要考虑管线运行时的振动载荷、温度变形带来的附加应力，水平段的长度需要匹配管道与厂房立柱之间的水平间距，斜撑的倾斜角度通常控制在45度左右，这个角度下斜撑的轴向受力与水平段的弯矩分配最为合理，不会出现斜撑过长导致失稳，或是角度过陡无法有效分担载荷的问题。

　　构件的安装边界需要提前匹配厂房钢结构的连接面尺寸，端部连接板的孔位要和梁柱上预设的螺栓孔完全对齐，水平承托面的标高要和管线的布设标高一致，误差控制在2毫米以内，避免管道安装后出现额外的附加应力。支撑的型钢选型上，水平段通常采用槽钢或H型钢，根据承载重量选择对应型号，斜撑段可以采用角钢或槽钢，所有拼接位置都采用满焊工艺，焊脚高度满足对应强度要求，焊接完成后需要做表面防腐处理，适配厂房内的腐蚀环境，比如普通生产车间做防锈漆涂装，有腐蚀介质的车间则需要做镀锌或防腐涂层处理。

　　这类支撑在实际使用中，不仅可以承担单根管道的重量，也可以通过在水平段上增设多个管托，同时支撑多根并行排布的小口径管线，充分利用钢结构的承载能力，减少厂房立柱上的支架安装数量，优化管线布设的整体布局。在管线存在热胀冷缩变形的场景下，还可以在水平承托面与管托之间增设滑动垫板，允许管道沿轴向产生小幅位移，避免温度应力传递到支撑构件与厂房主体结构上，提升整个管线系统的运行安全性。
